چگونه Autel MaxiFlash J2534 را با Forscan تنظیم کنیم؟

 رابط Maxiflash J2534 ابزار بسیار خوبی است اما برای اینکه J2534 به درستی با رایانه کار کند به نرم افزار نیاز دارید. بسیاری ارتباط FORScan با Autel MaxiFlash Pro J2534 را با موفقیت آزمایش کرده اند. در اینجا راهنمای گام به گام نحوه راه اندازی Forscan با رابط Autel J2534 passthru است.

ابتدا نرم افزار Forscan را به صورت آنلاین دانلود و نصب کنید.

سپس باید مجوز خود را بخرید و نرم افزار را از وب سایت Forscan دانلود کنید،  https://forscan.org/download.html  توصیه می کنیم مجوز مادام العمر را خریداری کنید که 42 یورو است.

یا نسخه کرک شده را آنلاین دریافت کنید.

می توانید از MaxiFlash J2534 با تبلت های MaxiSys Elite/ MK908 Pro II / MS908S Pro / Elite II / IM608 / IM608 II  و غیره استفاده کنید. امتحان کردن و استفاده از آن با Forscan کاملا منطقی است.

ما موفق شده ایم آن را به خوبی کار کنیم و در واقع انجام این کار بسیار آسان است. ما راه خود را در اینجا توضیح خواهیم داد و امیدواریم که کمک کند.

چگونه از Autel MaxiFlash J2534 با Forscan استفاده کنیم؟

1) Forscan را دانلود و نصب کنید.
2) Autel maxiflash J2534 خود را از طریق کابل usb به رایانه خود وصل کنید (همراه با maxiflash ارائه می شود - یا می توانید جداگانه خریداری کنید)
2) مجموعه maxi pc را از وب سایت autel دانلود کنید  https://autel.com/us/software-downloads/  و نصب کنید (در این مرحله maxiflash شما باید بوق بیپ کند و اکنون باید دو چراغ سبز روی دستگاه داشته باشید).

4) Forscan را اجرا کنید، تنظیمات را با کلیک کردن روی چرخ دنده و کلیک کردن روی زبانه اتصال باز کنید.
نوع اتصال J2534 را انتخاب کنید.
در آداپتور J2534، maxiflash elite/pro را انتخاب کنید.

.یک تیک در کادر اتصال خودکار قرار دهید.

Forscan را ببندید و سپس Forscan را دوباره راه اندازی کنید.

اکنون باید یک اتصال موفق و یک چراغ سبز در کنار INTERFACE پایین سمت چپ داشته باشید.

هنگامی که درایورهای کامپیوتر به درستی نصب شده باشند، دستگاه J2534 می تواند برای هر نوع برنامه نویسی فلش استفاده شود و FORScan آن را به عنوان یکی از دستگاه های تشخیص و به روز رسانی سیستم عامل تشخیص می دهد.

من Autel Maxiflash Elite J2534 VCI را دارم و در اتصال Transit Connect 2016 موفق بودم. اگرچه MaxiFlash دارای بلوتوث است و کنترل پنل ویندوز یک اتصال بلوتوث موفق را به من نشان داد، من فقط در اتصال FORSCAN به وسیله نقلیه با کابل USB از لپ تاپ به Maxi موفق بودم. با برقراری ارتباط همه چیز به آرامی پیش رفت.

سرعت سنج Ford F150 F250 را با Forscan کالیبره کنید

 اگر FORscan اجازه کالیبره کردن سرعت سنج F150 2005 را برای لاستیک های بزرگتر می دهد یا باید از فورد IDS استفاده کنم؟

تجربه کاری مشتری:

من این کار را انجام داده ام اما  FORScan  هنوز قادر به دسترسی به FEPS PCM  (سیگنال EEPROM قابل پاک کردن و برنامه ریزی الکترونیکی فلش، ماژول کنترل قطار برق) در این خودروهای قدیمی با شاخه FORScan 2.4.x (فقط از سال 2009 به بالا) نیست. و اینجاست که این کالیبراسیون ذخیره می شود!

به  IDS نسخه 86  (این همان چیزی است که من استفاده کردم) یا جدیدتر و یک  Ford VCM 2  یا یک آداپتور J2534 PassThru با قابلیت سیگنال FEPS 18 ولتی روی پایه DLC 13 و Ford  FDRS نیاز دارد ! (یعنی  vxdiag vcx nano ford & fdrs )

آنچه شما نیاز دارید در یک بخش قابل برنامه ریزی است که دارای بلوک VIN ID قابل برنامه ریزی و بلوک قابل برنامه ریزی برای نسبت دنده و چندین گزینه اندازه لاستیک است! در مورد من اندازه ای که دنبالش بودم در لیست گزینه های موجود بود!

F150 به خودی خود یک نژاد متفاوت است! F150 دارای یک ABS متفاوت است و آدرس AsBuilt (760-01-01) نشان داده شده است که در F250/F350 برنامه ریزی شده است، حاوی کدگذاری بلوک VIN ID در F150 2005 است! برو هر چیزی را در آنجا تغییر بده و سپس تنها چیزی که دریافت می‌کنی چند DTC و یک سردرد است!

تنها پارامترهای قابل تنظیم شناخته شده در 05 F150 ABS من در 760-03-01-4E (4 Adaptive Cruse is Unknown Vehicle_تنظیم فعلی من) است و تمام آن تغییرات کروز کنترل تطبیقی ​​و کنترل تپه مناسب است (E برابر است با Hill Decent enabled_my current تنظیمات).

در F150 2005، اندازه تایر در پارامترهای قابل برنامه ریزی (PCM) در IDS است و مانند تصویر زیر است (این همان چیزی است که در 05 F150 من فقط بررسی شده است)! دو اندازه لیست شده است (660 * تنظیم فعلی را در Revs در هر مایل نشان می دهد) و قسمت انتخاب "دیگر" ماشین حساب Rev در هر مایل را باز می کند!

فیوژن PCM همسرم 2010 (در پیکربندی و برنامه‌نویسی به‌عنوان «شناسه بلوک VIN» در زیر PCM ظاهر می‌شود) پارامترهای قابل برنامه‌ریزی بسیار مشابهی با تصویر بالا دارد، اما در FORScan نسخه 2.4.5 قابل دسترسی است! FORScan به من گفته است که در حال کار بر روی این مورد برای PCM های قدیمی FEPS Pre 2009 هستند.

آموزش: چگونه از FORScan برای تنظیم مجدد سرعت سنج برای لاستیک های بزرگتر استفاده کنیم؟

شما می توانید آن را با نرم افزار رایگان FORscan، یک دستگاه ویندوز قابل حمل، و یک آداپتور ODB II مناسب (ELS27،  Vgate vLinker  و غیره) کالیبره کنید.

تغییر سایز لاستیک، دور تایر را نیز تغییر می دهد که اندازه گیری سرعت سنج لاستیک را تغییر می دهد.

قبل از اسکن، ما می‌خواهیم بفهمیم که کل صفحه‌گسترده کجاست که به شما می‌گوید چه اندازه چه کدهایی را برای هر اندازه تایرهایی که دارید وارد کنید.
این در ماژول کنترل درایور BCM خواهد بود، روی
آن کلیک کنید تا کاملاً بارگذاری
شود، در اینجا 726 یکی می شود 726-12-01 و این قسمت میانی اعداد است که باید تغییر کند.

اعداد 0A3B را وارد کرده و Write را بزنید.

سپس آن را تست کنید و مطمئن شوید که کار می کند.

به لزوم انجام مجدد PCM و TCM برای پاک کردن DTC دقت کنید.

همچنین، برای F150 + 2021 مکان آدرس تغییر کرده است. بجای:

726-12-01 xxxx ABCD xxxx

اکنون بین دو خط تقسیم شده است:

726-15-01 xxxx xxxx ABxx
726-15-02 CDxx xxx xxxx



برای F250 F350 قدیمی تر، می توانید سرعت سنج را با Forscan کالیبره کنید.

یعنی 2005 Ford F250 سایز لاستیک 35×12.5×1 است.



Http://Blog.Obdii365.Com/2022/08/01/Recalibrate-F150-F250-Speedometer-With-Forscan-Or-Ids/

چگونه از Vgate Vlinker FS با Forscan استفاده کنیم؟

 تیم FORScan رابط USB Vgate vLinker FS را برای عملکردهای پیشرفته کامل FORScan، قراردادها و ماژول های فورد توصیه می کند. در مقایسه با دیگر رابط‌های پشتیبانی شده Forscan، رابط USB Vlinker FS سریع است، با اتصال محکم، بدون بسته‌ها، بدون خرابی داده‌ها.  نرم افزار Forscan به همراه رابط VLinker دارای قابلیت اسکن تمامی ماژول های نصب شده بر روی خودرو، خواندن و حذف کدهای خطا، مشاهده داده های زنده، بازنویسی کدگذاری ماژول ها، به روز رسانی نسخه نرم افزار بر روی ماژول های مختلف می باشد.

مزایای برتر vLinker FS:

• از خروجی ولتاژ برنامه نویسی FEPS 18 ولت  در FORScan پشتیبانی می کند .
• سوئیچینگ الکترونیکی خودکار (HS-CAN و MS-CAN)
• هنگام برنامه نویسی از تعویض دستی خط CAN خودداری کنید
• پشتیبانی از ماشین 12 ولت و 24 ولت
• رسیدن به   سرعت انتقال 3 مگابیت بر ثانیه

چگونه ForScan را برای Vgate vLinker FS USB Interface راه اندازی کنیم؟

دانلود و پیکربندی Forscan:

1. برنامه ForScan را دانلود کنید. این نرم افزار به فورد مزدا لینکلن اختصاص دارد.

برنامه را از https://forscan.org/ دانلود و نصب کنید (Forscan رایگان برای ویندوز)

2. دانلود درایور USB درایور
FTDI را در https://ftdichip.com دانلود کنید ، DRIVERS و سپس VCP Drivers را انتخاب کنید .
درایور را با توجه به سیستم رایانه خود انتخاب کنید.

3. vLinker FS را به لپ تاپ/کامپیوتر وصل
کنید USB را وصل کنید، چراغ قرمز یک بار چشمک می زند و چراغ آبی همیشه روشن است.

4.

پس از دانلود و نصب برای نرم افزار ForScan، نرم افزار را روی دسکتاپ باز کنید
به تنظیمات بروید ، برگه Connection
را انتخاب کنید روی Auto-Connect
Change Connection Type از "Auto" به "FTDI " کلیک کنید.

نرخ Baud را روی 115.2 کیلوبیت بر ثانیه تنظیم کنید .
به یاد داشته باشید که کادر " افزایش خودکار" را انتخاب کنید

تنظیم مانند تصاویر زیر نشان داده شده است

5. vLinker FS را به وسیله نقلیه وصل
کنید OBD را وارد کنید، چراغ آبی و چراغ سبز همیشه روشن است

4. احتراق خودرو را در وضعیت ON قرار
دهید برای خودروهای استارت دکمه ای، دکمه استارت را دو بار بدون فشار دادن ترمز فشار دهید. vLinker FS شما اکنون آماده استفاده است.

به اطلاعات خودرو و رابط بروید
اکنون نرم افزار در حال اسکن ماژول های خودرو است

تمام ماژول ها بر روی فورد فوکوس MK 3.5، 1.5 TDCI، سال ساخت 2016 اسکن شدند.

تاکنون از رابط Vgate بسیار راضی هستم. من فکر می کنم یک نکته اصلی این است که به نظر می رسد یکی از تنها آداپتورهایی است که از FEPS پشتیبانی می کند.
برای من عالی کار می کند - Forscan سفت افزار رابط را با یک کلیک به روز می کند - زیبا و ساده-
Vgate یک کیک است، من احتمالاً ظرف 15 دقیقه پس از باز کردن بسته، DRL های خود را خاموش کردم.

چه یک رابط سازگار ForScan به درستی تنظیم شده است:
می توانید نتایج بسیار خوبی برای اسکن ماژول، داده های زنده، کدگذاری ماژول ها و بازنویسی عملکردهای خاص به دست آورید.

نتایج بسیار بهتری نسبت به استفاده از رابط های ELMM327 یا J2534 دریافت خواهید کرد.

https://www.obdii365.com/service/configure-forscan-for-vgate-vlinker-fs-interface.html

مجوز بارگیری و نصب رایگان برای Forscan

چگونگی: مجوز دو ماهه رایگان فورسکان را که با استفاده از وسایل نقلیه فورد و مزدا امکان تشخیص و پیکربندی در سطح دستگاه رسمی فراهم می شود ، بارگیری ، نصب و به دست آورید.

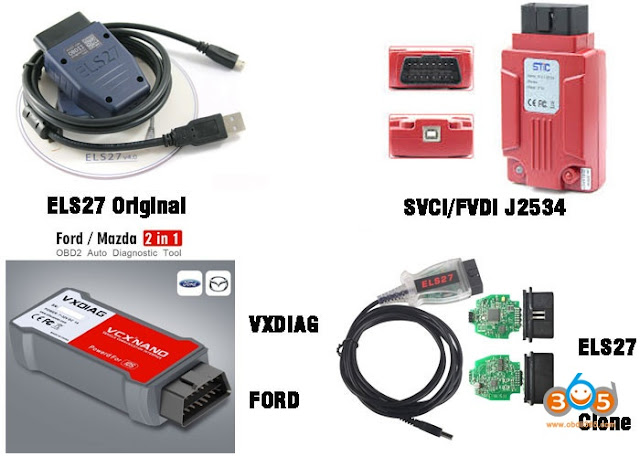

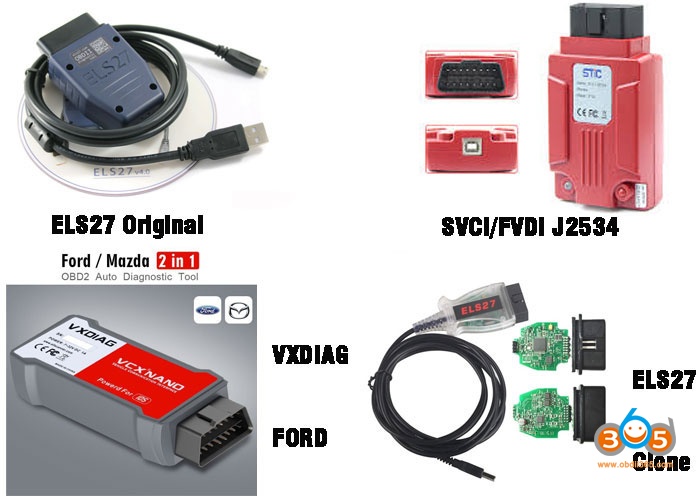

سخت افزارهای سازگار با Forscan:

آداپتور اصلی ELS27 ،  کابل کلون ELS27  با تخته سبز ،  SVCI J2534 ،  VXDIAG VCX NANO برای Ford / Mazda ، کد خوان ELM327 ، UCDS ، OBDLink SX / MX (STN11xx) ، CANtieCAR (در حالت "FORScan") ، Tactrix OpenPort J2534 Pass Thru ،  Ford VCM2  و غیره

بارگیری و نصب مجوز forscan:

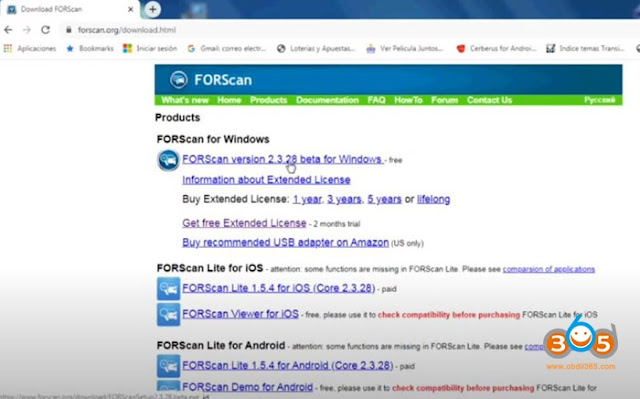

به forscan.org/download.html مراجعه کنید و نسخه Forscan را برای ویندوز بارگیری کنید (به عنوان مثال نسخه FORScan بتا برای ویندوز)

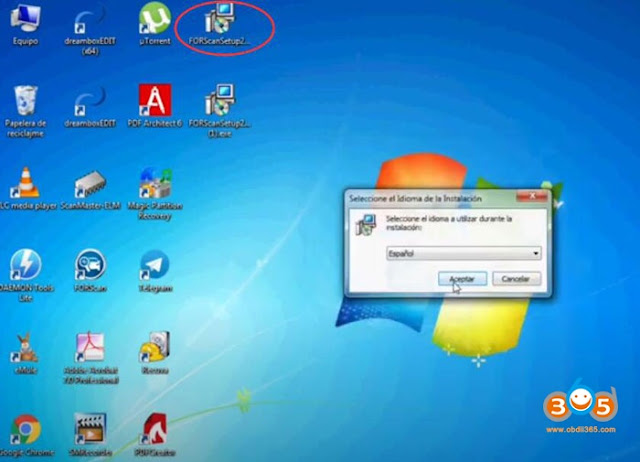

راه اندازی Forscan ، زبان را انتخاب کرده و گزینه
قبول پذیرش مجوز را برای
ایجاد میانبر دسک تاپ انتخاب کنید

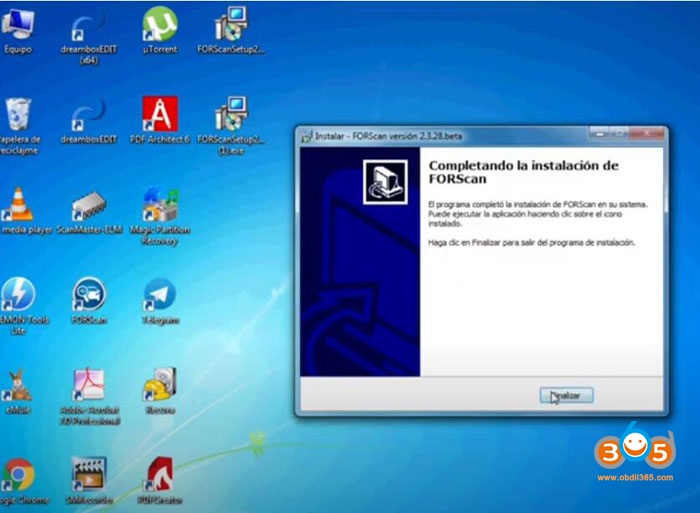

نصب Forscan را نصب کنید

نرم افزار Forscan را روی دسک تاپ اجرا کنید

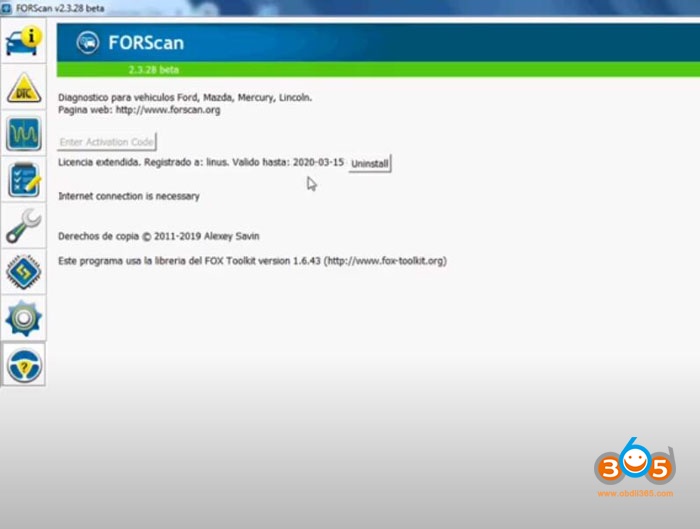

 نماد About را فشار دهید  ، سپس شناسه سخت افزار  را در کلیپ بورد کپی کنید

بار دیگر به Forscan.org بروید

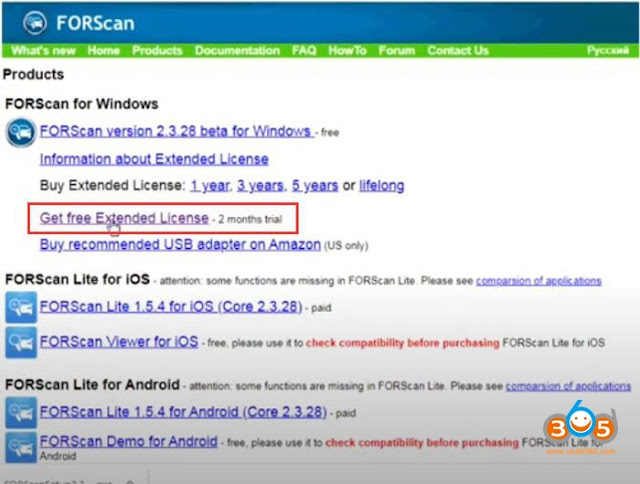

را انتخاب کنید  دریافت رایگان مجوز تمدید  (2 ماه استفاده آزمایشی)

• مجوز استاندارد Forscan  در مقابل  مجوزهای  نسخه های Windows نسخه مجاز

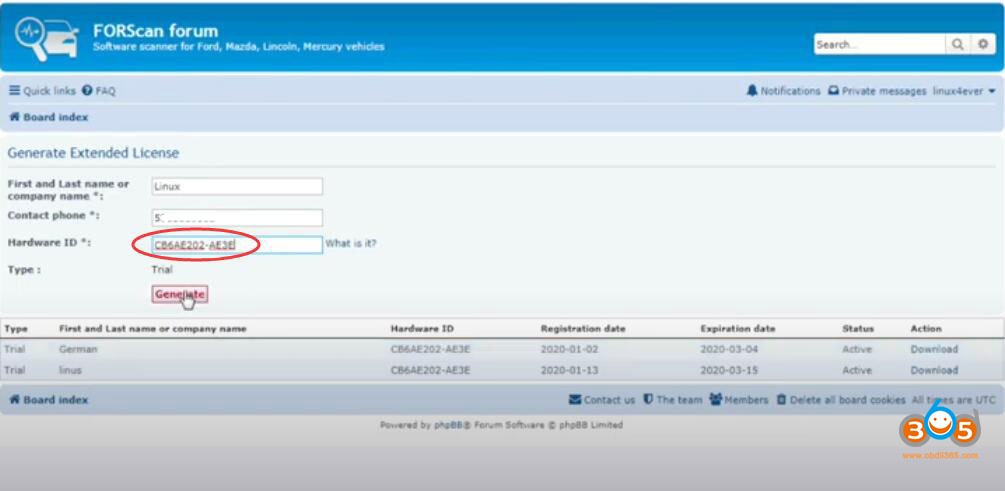

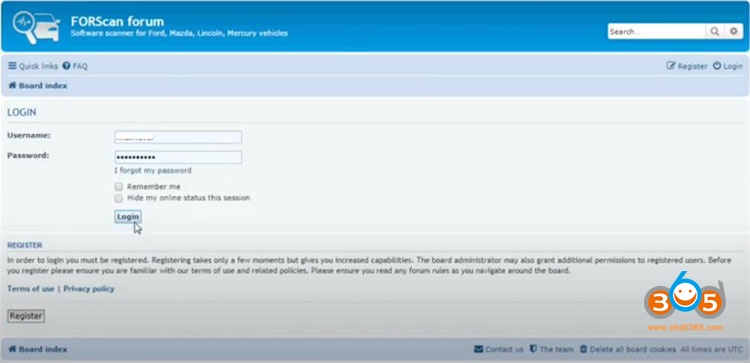

ثبت نام و وارد کردن انجمن Forscan (forscan.org/forum)

نام و نام خانوادگی یا نام شرکت را وارد کنید ، یعنی: لینوکس ، تلفن تماس و شناسه سخت افزار ، مجوز تولید را فشار دهید

دریافت مجوز
ذخیره ForscanLicenseKey

بازگشت به نرم افزار Forscan

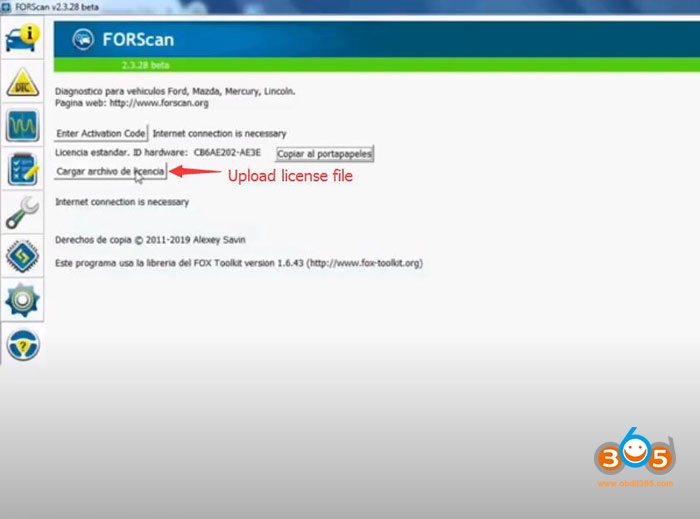

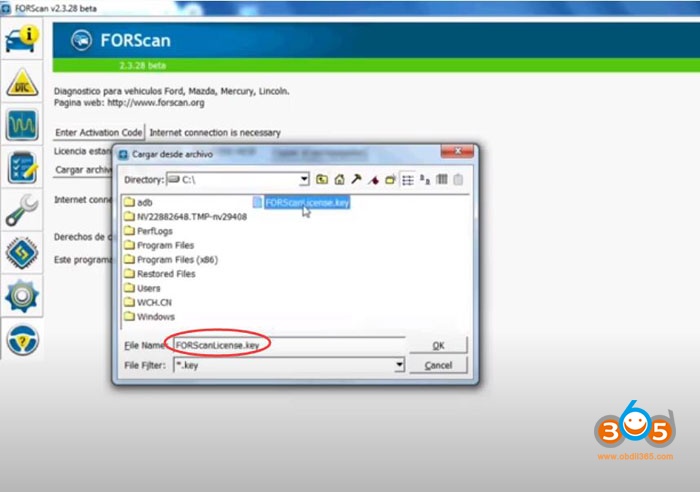

بارگیری پرونده مجوز
برای ادامه ، YES را فشار دهید

موفقیت مجوز را فعال کنید. شما 2 ماه آزمایشی رایگان دارید

بر روی دکمه  تنظیمات -  > اتصال  کلیک کنید

 نوع اتصال خودکار را انتخاب کنید  و تنظیم را ذخیره کنید
اکنون نرم افزار آماده استفاده است.

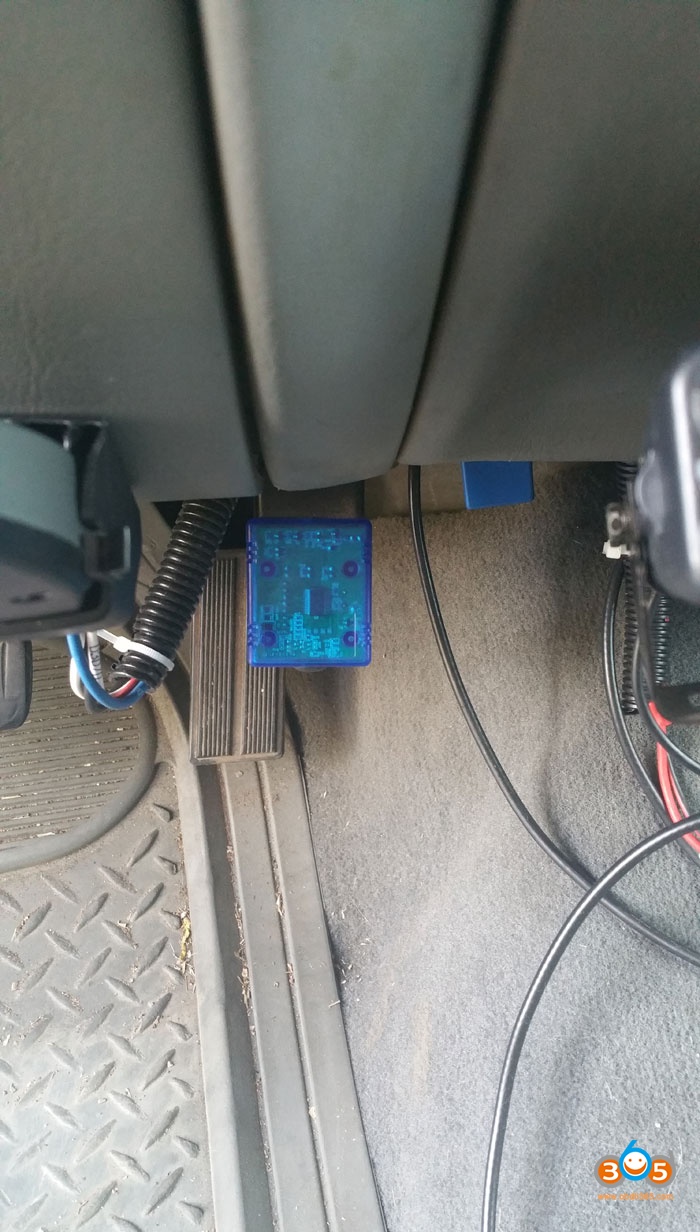

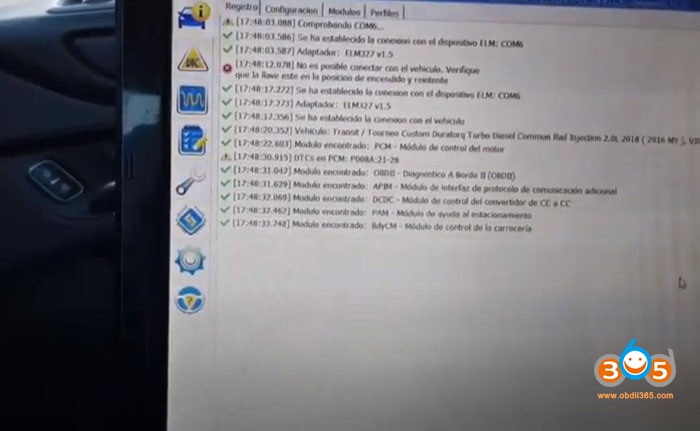

اتصال  Forscan ESL27  رابط یا دیگر آداپتور J2534 با خودرو از طریق سوکت OBD و کامپیوتر

تشخیص و برنامه نویسی را اجرا کنید.

www.obdii365.com

چگونه یک اسکنر ارزان قیمت برای Ford Super Duty انتخاب کنیم؟

برای اسکن موتور سوپر فورد چه تجهیزات لازم است؟ چه اطلاعات دیگری با تجهیزات سازگار قابل بازیابی است؟

همه تجهیزات را چه توصیه می کنید ، چقدر هزینه دارد و من آن را از کجا می توانم تهیه کنم؟

در اینجا  obdii365.com  مقداری خواننده / اسکنر کد اتومبیل ارزان برای وظیفه فوق العاده سری F فراهم می کند. با تشکر از همه همکاران (به خصوص از تالار گفتگوی powertroke.org). فقط برای اشتراک گذاری هدف شما در معرض خطر هستید.

محتوا از جمله:

Enginuity خودکار

Foxwell NT510 / NT520 / NT530

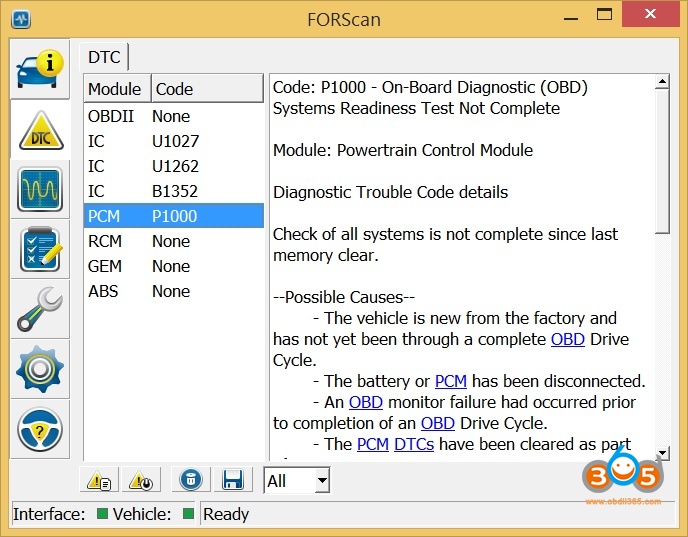

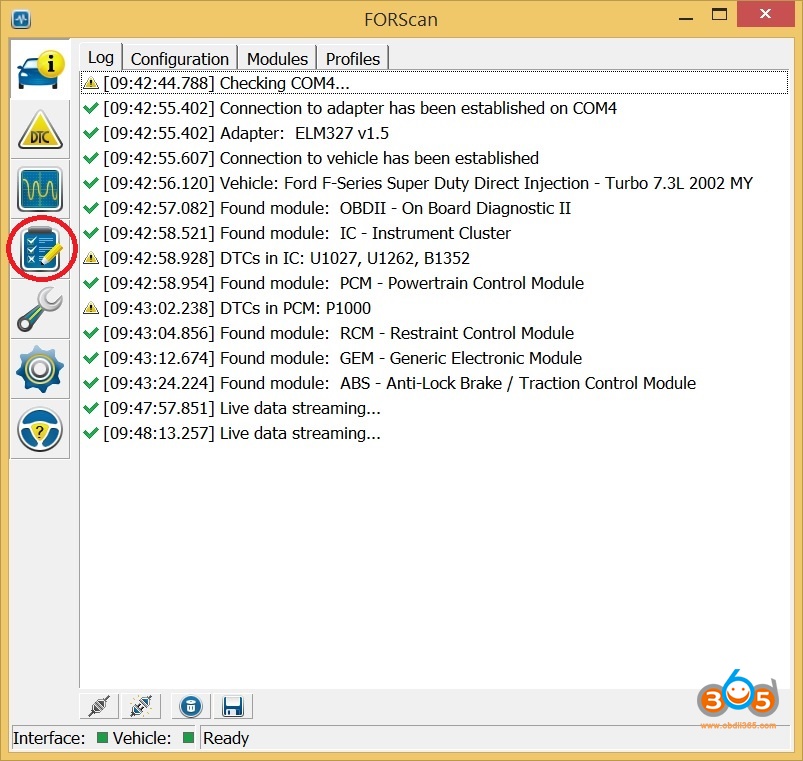

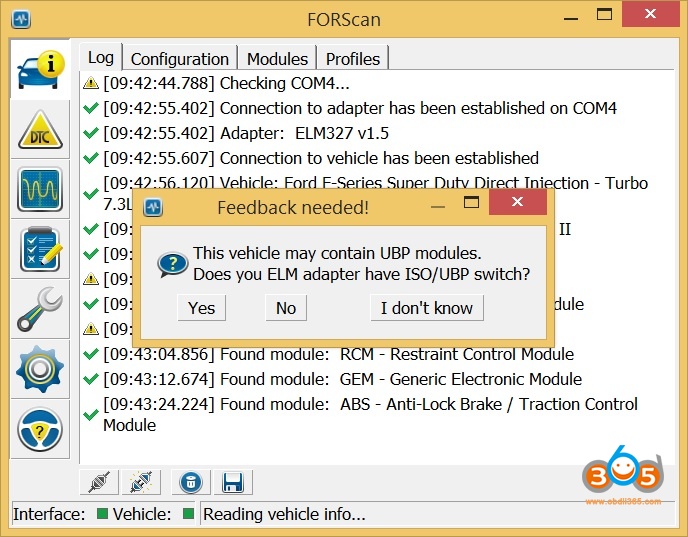

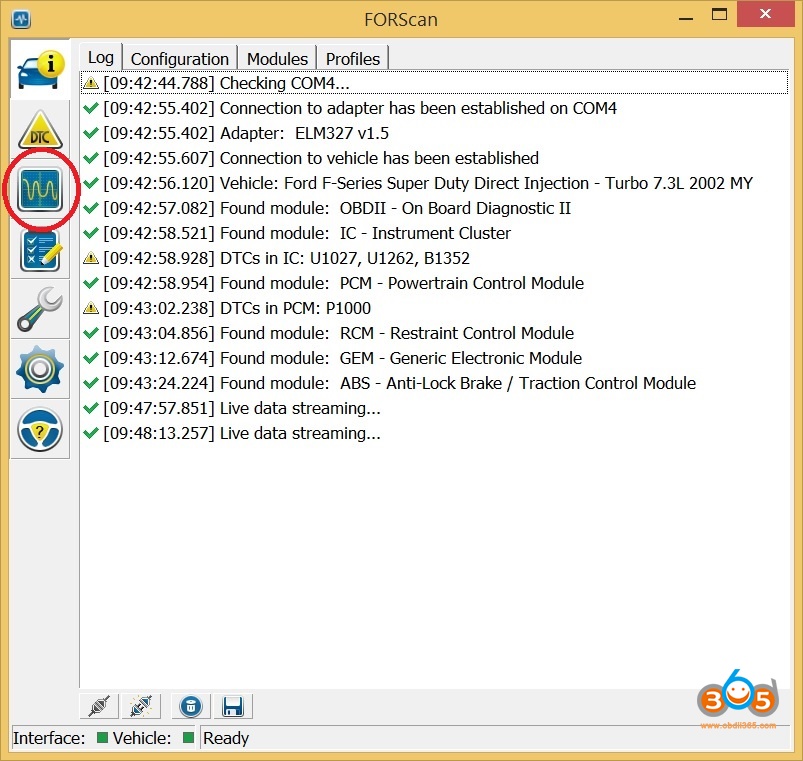

فورسکانی

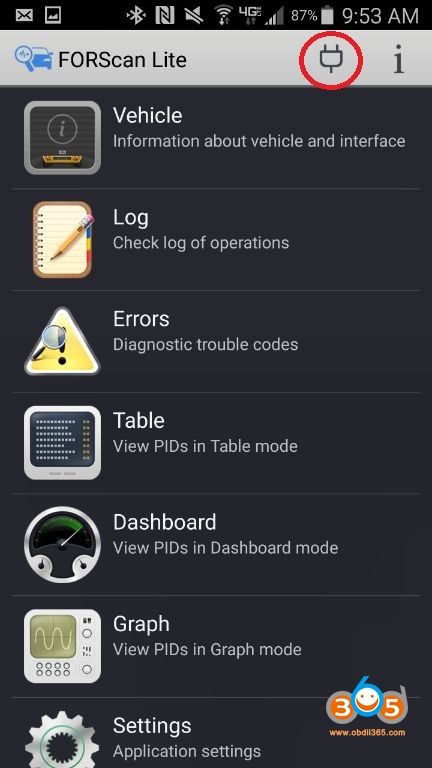

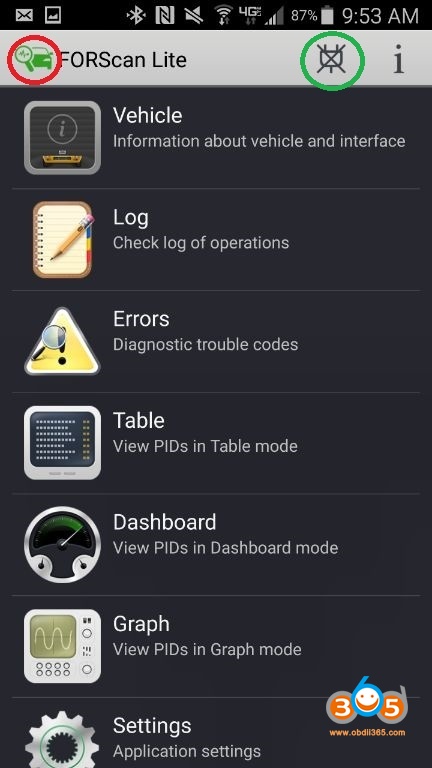

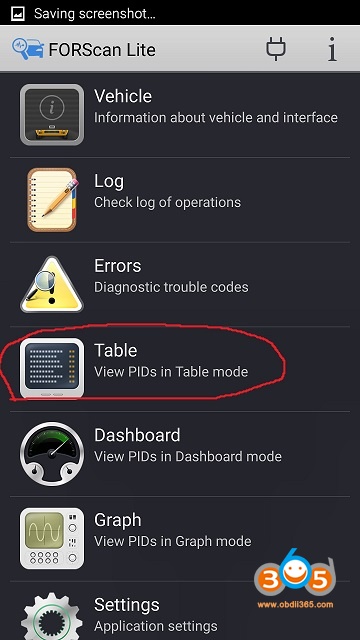

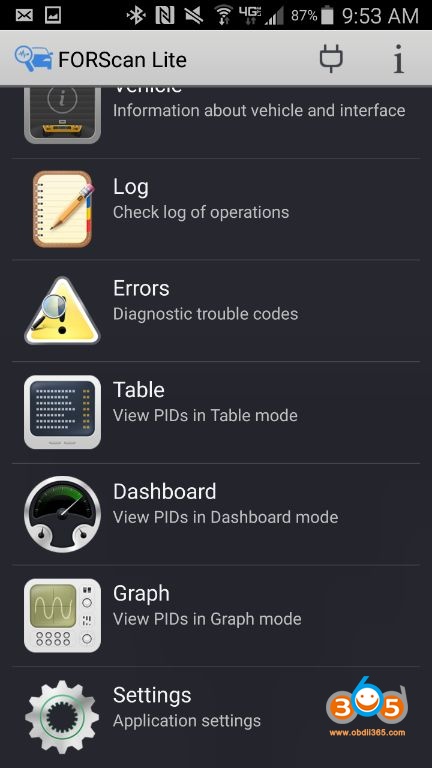

Forscan Lite

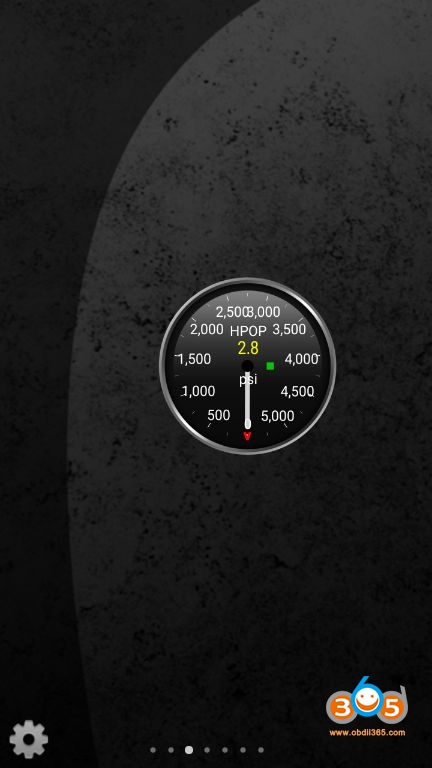

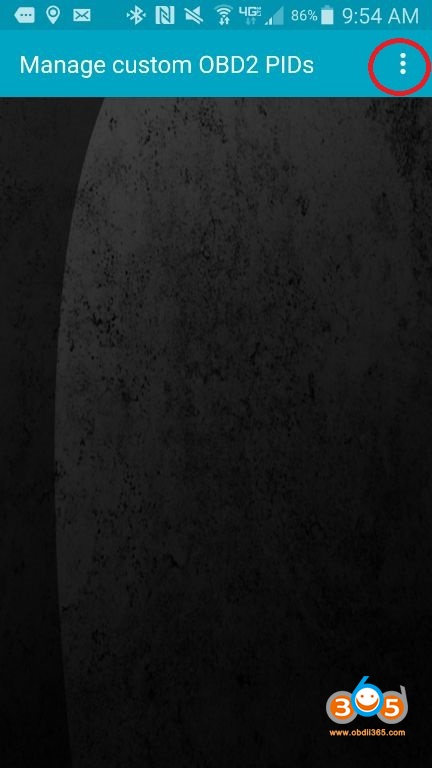

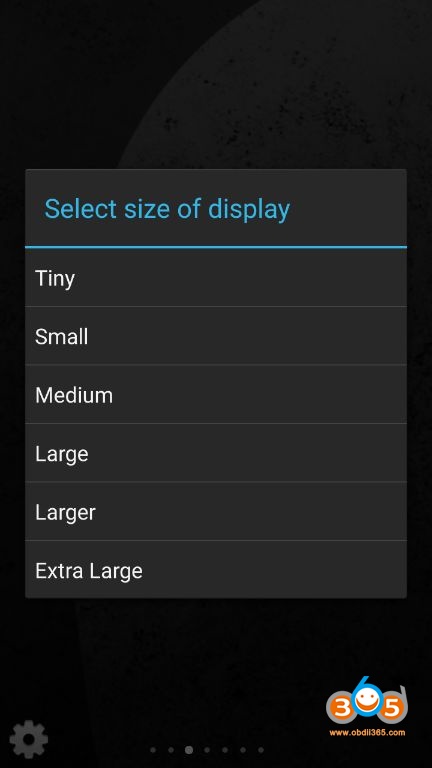

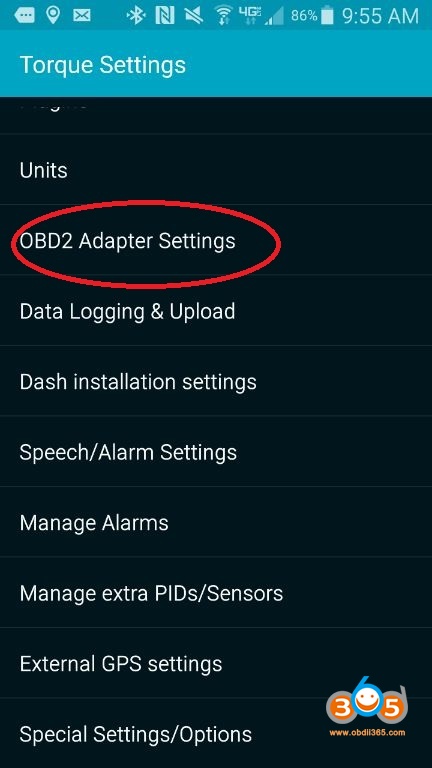

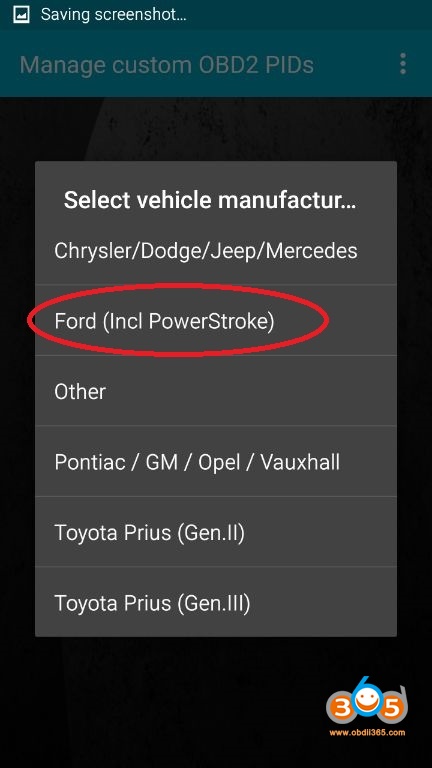

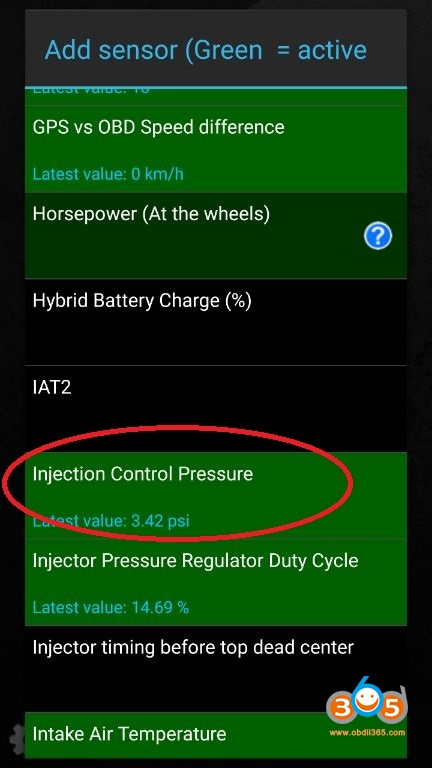

Torque Pro

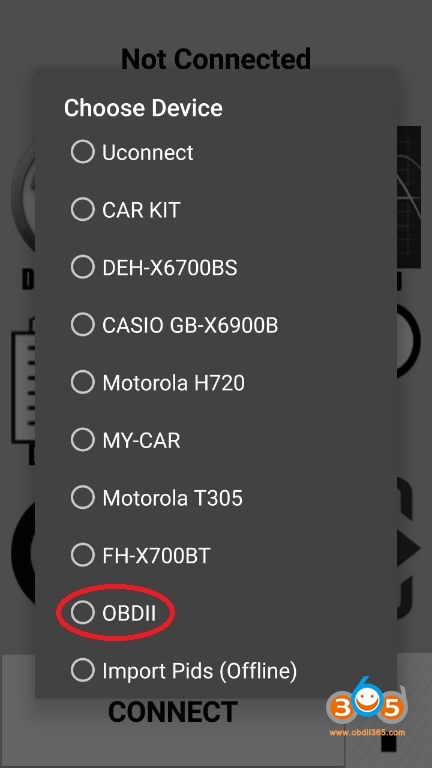

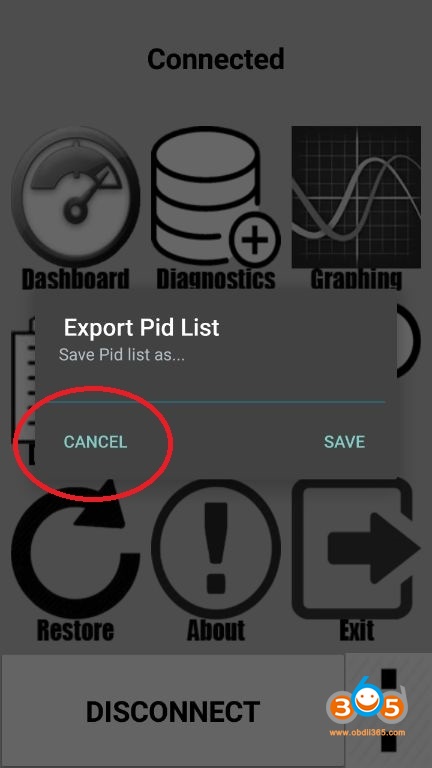

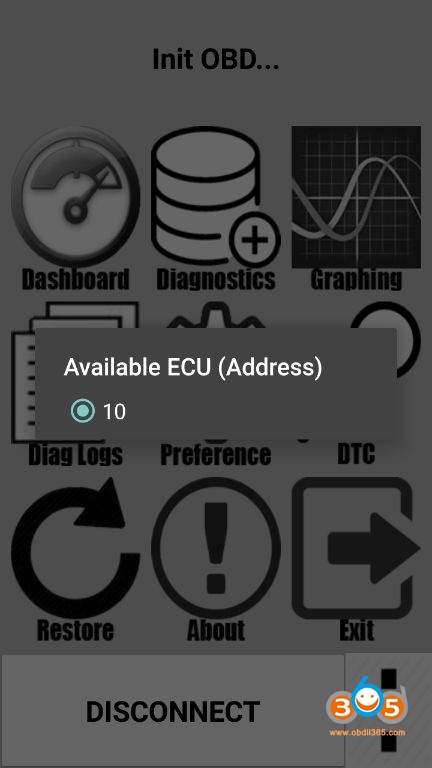

CarGauge Pro

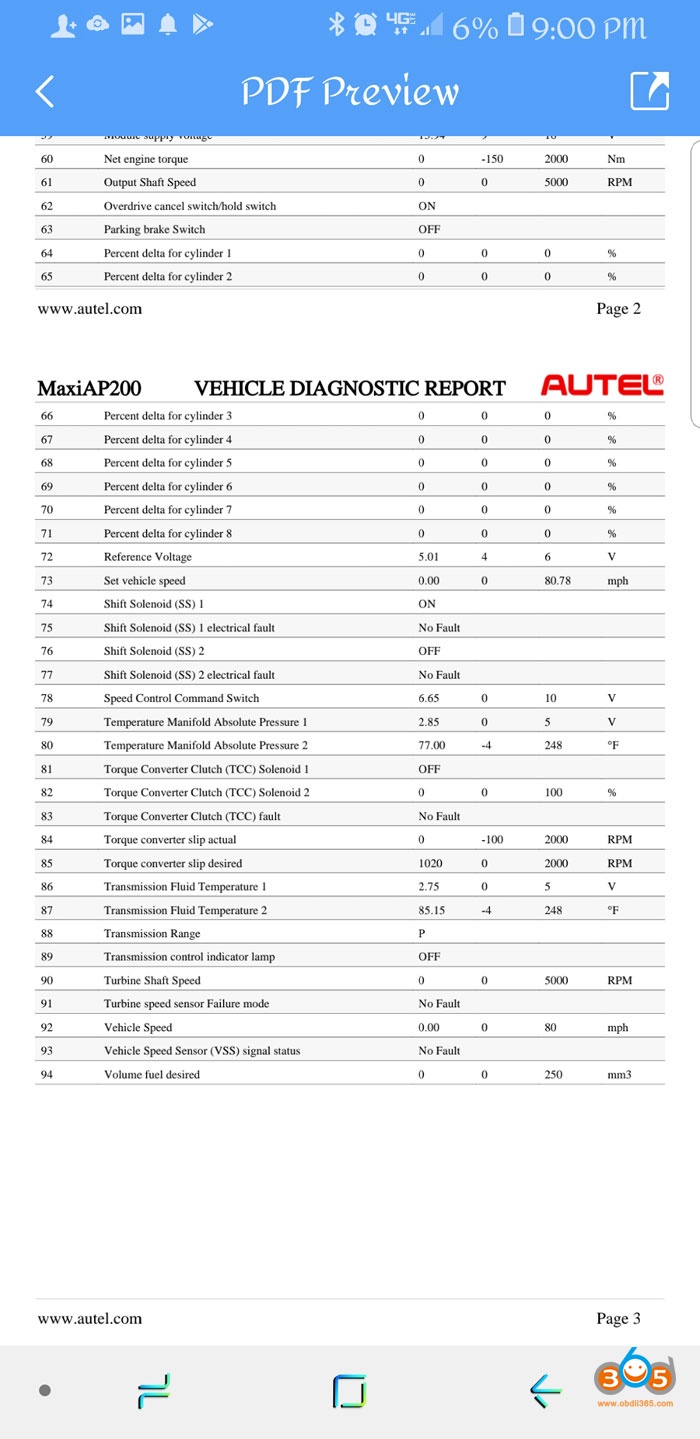

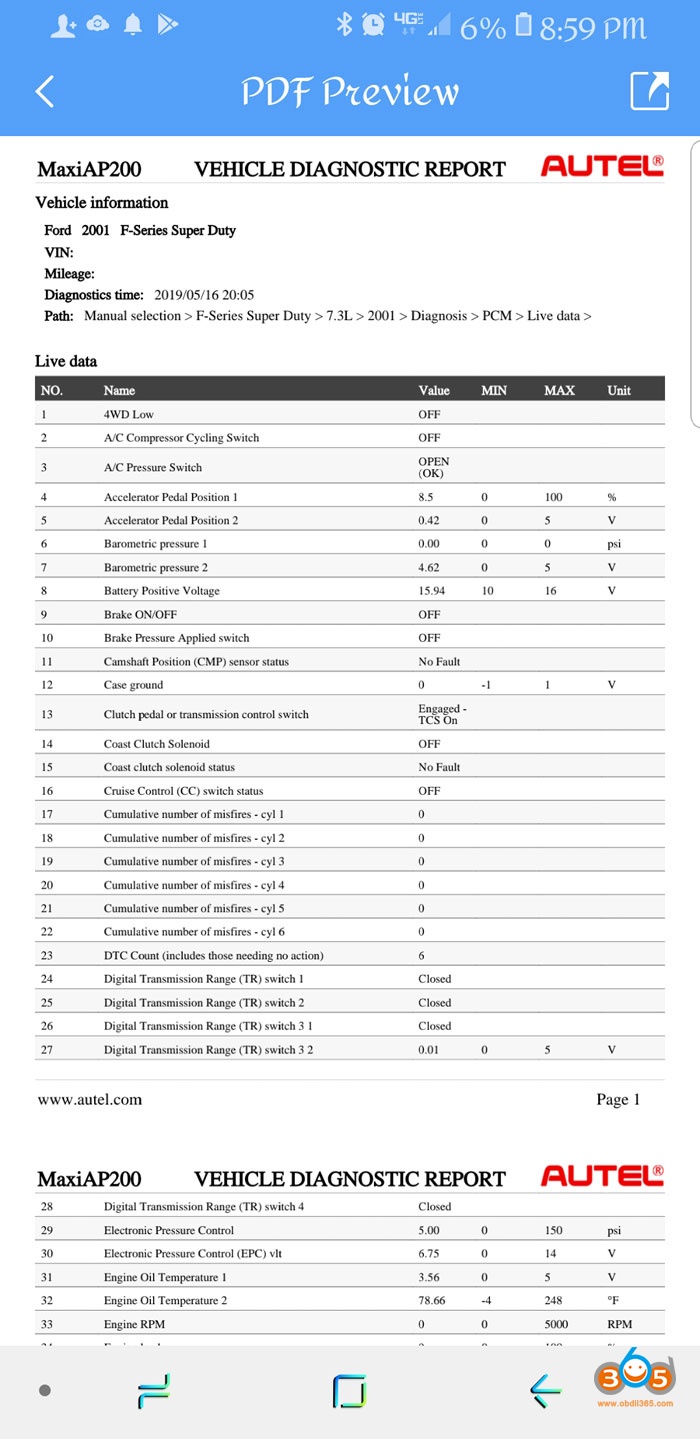

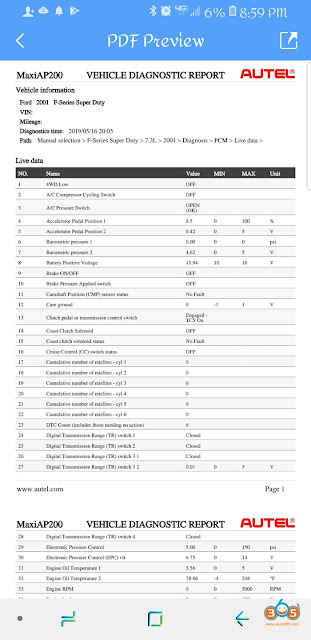

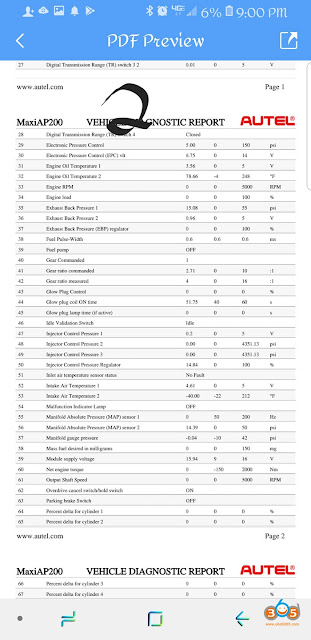

Autel AP200

Enginuity خودکار

Enginuity Auto یک ابزار عالی است. این کار تقریباً هر کاری را انجام می دهد که فروشنده بتواند به جز بازپرداخت ECM باشد و همچنین روی وظیفه فوق العاده Ford نیز کار خواهد کرد.

مزایای:

• پشتیبانی دو طرفه. شما توانایی شروع تست های سیستم و مؤلفه ها را دارید
• پشتیبانی حالت 6 و حالت 9. اطلاعات کامل ECM از جمله گزارش CAL ، CVN و گزارش VIN
• چند سیستم موجود: WinXP ، Win7 ، Win8 ، Win10

داشتن AE و استفاده از آن برای مراقبت های پیشگیرانه و همچنین عیب یابی می تواند از شروع صدمه جلوگیری کند.
AE به من این امکان را می دهد که شرایط را در شرایط واقعی رصد کنم ، پیکربندی اندازه تایر را تغییر دهم ، یک بخش برای PATS ، تست وزوز ، سهم سیلندر ، فهرست ، داشته باشد و آن را ICP ، DC٪ ، PW ، تست درخشش پلاگین و بسیاری موارد تماشا کند. توابع دیگر مشکلات اغلب در آن زمان ظاهر می شوند ، نه در محیط استریل خلیج سرویس.
می توانید عملکرد اولیه را قبل از تعمیر / حالت ضبط کنید. این به شما می گوید که چه اصلاحاتی یا اصلاحاتی اولویت دارد و به شما در برنامه ریزی مخارج کمک می کند.
می توانید بعد از وزارت دفاع ، عملکرد را ثبت کنید این یک روش خوب برای بدست آوردن داده های سخت در مورد چگونگی کارآمد ترمیم / اصلاح است - از بین بردن توهم پول به خوبی خرج شده یا تأیید یک تعمیر / اصلاح خوب با نتایج قابل اندازه گیری.

اگر یک گاراژ مستقل دارید با AE می روید تا خیلی سریع از سود بهره مند شوید!

برخی فکر می کنند که IDS راهی بهتر برای پیشبرد شماست! تمام آنچه ما انجام می دهیم دیزل های فورد است به همین ترتیب از آن استفاده می شود به طور مرتب و دارای امتیاز برای به روزرسانی PC ، Tcm ، Ficm ، ABS ، فشرده سازی نسبی ، تعادل نیرو و گرفتن فرمان از pids. اما VCM2 اصلی صدها دلار بدون اشتراک می گیرد. کلون vcm2 به اندازه کافی ارزان است ، اما هرگز قادر به انجام وظیفه فوق العاده نیست.

Foxwell NT530 / NT520 / NT510

Foxwell NT530 / NT520 با یک نرم افزار نام تجاری ماشین رایگان ارائه می شود. خواننده کد تشخیصی جهانی FOXWELL Ford F250 همچنین در رفع مشکلات متناوب و تأیید تعمیرات در طی چرخه درایو کمک می کند. به شما کمک می کند آزمایش سالانه انتشار گازهای گلخانه ای را به راحتی طی کنید.

لیست وسایل نقلیه سبک و فوق العاده Foxwell Ford F-series:

سری اف F Super Duty 5.4L 1999

1999	ماژول کنترل ترمز ضد قفل / کشش	DTC را بخوانید
1999	ماژول کنترل ترمز ضد قفل / کشش	DTC را پاک کنید
1999	ماژول کنترل ترمز ضد قفل / کشش	داده زنده
1999	ماژول کنترل ترمز ضد قفل / کشش	تست فعال	موتور پمپ هیدرولیک
1999	ماژول کنترل ترمز ضد قفل / کشش	تست فعال	دریچه ورودی عقب
1999	ماژول کنترل ترمز ضد قفل / کشش	تست فعال	شیر خروجی جلو جلو
1999	ماژول کنترل ترمز ضد قفل / کشش	تست فعال	دریچه ورودی جلو راست
1999	ماژول کنترل ترمز ضد قفل / کشش	تست فعال	شیر ورودی جلوی چپ
1999	ماژول کنترل ترمز ضد قفل / کشش	تست فعال	دریچه جلوی سمت راست
1999	ماژول کنترل ترمز ضد قفل / کشش	تست فعال	سیستم ترمز آنتیلاک قدرت رله
1999	ماژول کنترل ترمز ضد قفل / کشش	تست فعال	شیر خروجی عقب
1999	سنسور خرابی الکترونیکی	DTC را بخوانید
1999	سنسور خرابی الکترونیکی	DTC را پاک کنید
1999	کامپیوتر سفر سربار	DTC را بخوانید
1999	کامپیوتر سفر سربار	DTC را پاک کنید
1999	ماژول کنترل نیرو	DTC را بخوانید
1999	ماژول کنترل نیرو	DTC را پاک کنید
1999	ماژول کنترل نیرو	داده زنده
1999	ماژول کنترل نیرو	تست فعال	Solenoid Clutch Clutch
1999	ماژول کنترل نیرو	تست فعال	Shift Solenoid 1
1999	ماژول کنترل نیرو	تست فعال	چرخه وظیفه دریچه چرخش گاز اگزوز
1999	ماژول کنترل نیرو	تست فعال	دنده فرمان داد
1999	ماژول کنترل نیرو	تست فعال	Solenoid کلاچ مبدل گشتاور
1999	ماژول کنترل نیرو	تست فعال	پیشرفت جرقه
1999	ماژول کنترل نیرو	تست فعال	Solenoid کلاچ مبدل گشتاور
1999	ماژول کنترل نیرو	تست فعال	کنترل هوای بیکار
1999	ماژول کنترل نیرو	تست فعال	شیرآلات قوطی انتشار تبخیری
1999	ماژول کنترل نیرو	تست فعال	پمپ سوخت
1999	ماژول کنترل نیرو	تست فعال	Shift Solenoid 2
1999	ماژول کنترل نیرو	تست فعال	Solenoid Clutch Clutch
1999	ماژول کنترل نیرو	تست فعال	کنترل فشار الکترونیکی
1999	ماژول کنترل نیرو	تست فعال	شیر مدیریت بخار انتشار بخار
1999	ماژول الکترونیکی عمومی	DTC را بخوانید
1999	ماژول الکترونیکی عمومی	DTC را پاک کنید
1999	ماژول الکترونیکی عمومی	داده زنده
1999	ماژول الکترونیکی عمومی	تست فعال	قفل درب
1999	ماژول الکترونیکی عمومی	تست فعال	دیود تابش نور چهار چرخ محرک بالا
1999	ماژول الکترونیکی عمومی	تست فعال	لامپ ترمز
1999	ماژول الکترونیکی عمومی	تست فعال	خرابی مدار چراغ هشدار درب آجر
1999	ماژول الکترونیکی عمومی	تست فعال	قفل دو مرحله ای
1999	ماژول الکترونیکی عمومی	تست فعال	کنترل رله سرعت
1999	ماژول الکترونیکی عمومی	تست فعال	شیپور
1999	ماژول الکترونیکی عمومی	تست فعال	کنترل رله کنترل برف پاک کن
1999	ماژول الکترونیکی عمومی	تست فعال	رله موردی Shift Case (L2H) را در خلاف جهت عقربه های ساعت انتقال دهید
1999	ماژول الکترونیکی عمومی	تست فعال	لامپهای داخلی
1999	ماژول الکترونیکی عمومی	تست فعال	بیش از حد سرعت هشدار دهنده صدا
1999	ماژول الکترونیکی عمومی	تست فعال	لامپ های پارکینگ
1999	ماژول الکترونیکی عمومی	تست فعال	لامپ هشدار دهنده کمربند ایمنی
1999	ماژول الکترونیکی عمومی	تست فعال	کنترل دودکش
1999	ماژول الکترونیکی عمومی	تست فعال	کنترل رله پمپ واشر
1999	ماژول الکترونیکی عمومی	تست فعال	هاب قفل LOCK Solenoid
1999	ماژول الکترونیکی عمومی	تست فعال	هاب قفل UNLOCK Solenoid
1999	ماژول الکترونیکی عمومی	تست فعال	رله تأخیر لوازم جانبی
1999	ماژول الکترونیکی عمومی	تست فعال	وضعیت شاخص پایین 4WD
1999	ماژول الکترونیکی عمومی	تست فعال	رله موتور یک لمسی
1999	ماژول الکترونیکی عمومی	تست فعال	کنترل رله عقربه ساعت

وظیفه سبک F-250 4.6L 1997

مدول	عملکرد	توجه داشته باشید
ماژول الکترونیکی عمومی	DTC را بخوانید
ماژول الکترونیکی عمومی	DTC را پاک کنید
ماژول الکترونیکی عمومی	داده زنده
ماژول الکترونیکی عمومی	تست فعال	دیود تابش نور چهار چرخ محرک بالا
ماژول الکترونیکی عمومی	تست فعال	خرابی مدار چراغ هشدار درب آجر
ماژول الکترونیکی عمومی	تست فعال	مرکز محور مشغول برقی
ماژول الکترونیکی عمومی	تست فعال	کنترل رله سرعت
ماژول الکترونیکی عمومی	تست فعال	کنترل رله عقربه ساعت
ماژول الکترونیکی عمومی	تست فعال	کنترل رله کنترل برف پاک کن
ماژول الکترونیکی عمومی	تست فعال	لامپ هشدار دهنده کمربند ایمنی
ماژول الکترونیکی عمومی	تست فعال	کنترل دودکش
ماژول الکترونیکی عمومی	تست فعال	با Plate Power تماس بگیرید
ماژول الکترونیکی عمومی	تست فعال	کنترل رله پمپ واشر
ماژول الکترونیکی عمومی	تست فعال	رله تأخیر لوازم جانبی
ماژول الکترونیکی عمومی	تست فعال	وضعیت شاخص پایین 4WD
ماژول الکترونیکی عمومی	تست فعال	کلاچ شیفت
ماژول الکترونیکی عمومی	تست فعال	مرکز محور Solenoid را جدا کنید
ماژول الکترونیکی عمومی	تست فعال	کنترل رله محافظ باتری
ماژول الکترونیکی عمومی	تست فعال	رله موتور یک لمسی
ماژول کیسه هوا یکپارچه	DTC را بخوانید
ماژول کیسه هوا یکپارچه	DTC را پاک کنید
ماژول کنترل ترمز ضد قفل / کشش	DTC را بخوانید
ماژول کنترل ترمز ضد قفل / کشش	DTC را پاک کنید
ماژول کنترل ترمز ضد قفل / کشش	داده زنده
ماژول کنترل ترمز ضد قفل / کشش	تست فعال	دریچه ورودی عقب
ماژول کنترل ترمز ضد قفل / کشش	تست فعال	موتور پمپ هیدرولیک
ماژول کنترل ترمز ضد قفل / کشش	تست فعال	لامپ هشدار دهنده ترمز
ماژول کنترل ترمز ضد قفل / کشش	تست فعال	شیر خروجی جلو جلو
ماژول کنترل ترمز ضد قفل / کشش	تست فعال	دریچه جلوی سمت راست
ماژول کنترل ترمز ضد قفل / کشش	تست فعال	شیر ورودی جلوی چپ
ماژول کنترل ترمز ضد قفل / کشش	تست فعال	دریچه ورودی جلو راست
ماژول کنترل ترمز ضد قفل / کشش	تست فعال	سیستم ترمز آنتیلاک قدرت رله
ماژول کنترل ترمز ضد قفل / کشش	تست فعال	شیر خروجی عقب
ماژول کنترل نیرو	DTC را بخوانید
ماژول کنترل نیرو	DTC را پاک کنید
ماژول ضد سرقت / شخصیت از راه دور	DTC را بخوانید
ماژول ضد سرقت / شخصیت از راه دور	DTC را پاک کنید
ماژول ضد سرقت / شخصیت از راه دور	داده زنده
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	لامپ های پارکینگ
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	قفل کردن
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	خروجی وقفه شروع کننده
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	خروجی شاخ
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	قفل درب راننده
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	حافظه را تنظیم کنید 2
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	قفل همه درها
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	لامپ های سر
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	لامپ های داخلی
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	قفل درب راننده (یا 2 مرحله ای)
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	شاخص ضد سرقت
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	نور پس زمینه کلید
ماژول ضد سرقت / شخصیت از راه دور	تست فعال	تنظیم حافظه 1

F350 / 4000 3.9L کامینز دیزل 2009

2009	ماژول کنترل 4X4	DTC را بخوانید
2009	ماژول کنترل 4X4	DTC را پاک کنید
2009	ماژول کنترل 4X4	داده زنده
2009	ماژول کنترل 4X4	تست فعال	کنترل رله عقربه ساعت
2009	ماژول کنترل 4X4	تست فعال	رله موردی Shift Case (L2H) را در خلاف جهت عقربه های ساعت انتقال دهید
2009	ماژول کنترل 4X4	تست فعال	هاب قفل LOCK Solenoid
2009	ماژول کنترل 4X4	تست فعال	هاب قفل UNLOCK Solenoid
2009	ماژول ردیابی و مسدود کردن	DTC را بخوانید
2009	ماژول ردیابی و مسدود کردن	DTC را پاک کنید
2009	ماژول الکترونیکی عمومی	DTC را بخوانید
2009	ماژول الکترونیکی عمومی	DTC را پاک کنید
2009	ماژول الکترونیکی عمومی	داده زنده
2009	ماژول الکترونیکی عمومی	تست فعال	اولیه سازی از راه دور
2009	ماژول الکترونیکی عمومی	تست فعال	رله تأخیر لوازم جانبی
2009	ماژول الکترونیکی عمومی	تست فعال	کنترل رله عقربه ساعت
2009	ماژول الکترونیکی عمومی	تست فعال	دیود تابش نور چهار چرخ محرک بالا
2009	ماژول الکترونیکی عمومی	تست فعال	هاب قفل LOCK Solenoid
2009	ماژول الکترونیکی عمومی	تست فعال	Hub LOCK / UnlOCK Solenoid
2009	ماژول الکترونیکی عمومی	تست فعال	وضعیت شاخص پایین 4WD

فورسکانی

اکثر آداپتورهای بسیار ارزان ELM327 با پروتکل Ford J1850 ارتباط برقرار نخواهند کرد.

رابط سازگار:   کابل ELS27 FORScan ،  FVDI J2534 ،  vxdiag vcx nano برای فورد ، لینک USB OBDlink LX USB ، Viaken ،  ELM327  (Forscan سازگار با Forscan ELM327) و غیره

موارد لازم:

• لپ تاپ کامپیوتر
• آداپتور USB و برنامه Forscan
• وظیفه فوق العاده

مرحله 1: Forscan را برای ویندوز از وب سایت خود بارگیری و نصب کنید:  http://forscan.org/download.html

مرحله 2: آداپتور USB خود را به لپ تاپ و کامیون خود وصل کنید.

مرحله 3: نرم افزار Forscan را باز کنید
شما باید از صفحه مانند این استقبال کنید:

مرحله 4: برای اولین بار به کامیون خود متصل شوید:

توجه: اگر از آداپتور USB استفاده نمی کنید ، اطمینان حاصل کنید که آداپتور بلوتوث شما با لپ تاپ شما جفت شده است ، forscan SHOULD باید آن را پیدا کرده و در هنگام پیروی از این مراحل به آن متصل شوید.

روی دکمه اتصال که به رنگ قرمز چرخیده است کلیک کنید

یک پنجره به شما می گوید آنچه برای اتصال آن لازم است ، کلید را روشن کنید ، سپس بر روی دکمه تأیید کلیک کنید.

مرحله 5: به سوالات پاسخ دهید

شما این پنجره را دریافت خواهید کرد

خیر ، اگر آداپتور شما سوئیچ فیزیکی نداشته باشد ، روی آن کلیک کنید

سپس شما این را دریافت خواهید کرد

بله کلیک کنید این نمایه ای برای کامیون شما ایجاد می کند. از آن نقطه به جلو ، هر زمان که برنامه Forscan را وصل کنید ، PID داشبورد خود را به یاد می آورید ، که کمی به آن خواهیم رسید.

اکنون که به هم متصل شده ایم ، به قسمت مفیدی از این می رسیم.

چک کردن DTC
مرحله 1: بر روی تب DTC کلیک کنید

این شما را به صفحه ای می برد که تمام DTC های شما ، از جمله Ford Specific ، و توضیح مختصری را برای شما نشان می دهد.

برای دیدن جزئیات بیشتر می توانید بر روی هر یک از این DTC ها کلیک کنید.

تست های خود را اجرا کنید

بر روی دکمه self test کلیک کنید.

سپس لیستی از تستهای آزمایشگاهی موجود را مشاهده خواهید کرد.

هر کدام را که می خواهید اجرا کنید انتخاب کنید و سپس بر روی دکمه پخش مدور قرمز کلیک کنید ، رابط شما را از طریق آنها طی می کند. این خودآزمایی ها در بسیاری از قسمت ها در انجمن ها توضیح داده می شوند ، من در اینجا آنها را دوباره توضیح نمی دهم.

نظارت با Forscan
یکی از رایج ترین کارهایی که در رابطه با رابط OBD شما وجود دارد ، نظارت بر پارامترهای موجود در کامیون برای آزمایش مواردی مانند Failing ICP / IPR است. برای نظارت بر کامیون خود ، همانطور که در بالا توضیح داده شد متصل خواهید شد. پس از آن ، کلیک کنید نماد داشبورد.

صفحه زیر را مشاهده خواهید کرد

اما این واقعاً کمکی نمی کند ، هیچ اطلاعاتی در آنجا وجود ندارد!
روی هر یک از جعبه های سفید دوبار کلیک کنید و پنجره ای خواهید یافت

به اطراف بروید و هر آنچه را که مایلید نظارت کنید پیدا کنید. در اینجا بیشتر از 7.3 پشتیبانی وجود دارد ، بنابراین برخی از آنها ممکن است کار نکنند. وقتی یکی را پیدا کردید که می خواهید نظارت کنید ، کافی است روی آن دوبار کلیک کنید. وقتی کارتان تمام شد ، روی علامت تیک در پایین پنجره کلیک کنید.
این شما را به صفحه فهرست برگرداند. برای شروع در واقع مشاهده داده ، روی دکمه play من در زیر چرخش کنید.

به این ترتیب داده ها ظاهر می شوند.

Forscan Lite

موارد لازم:
بلوتوث OBD Reader (OBDLink ، Viaken ،  ELS27  و غیره)
تلفن Android یا تبلت
Super Duty کامیون

حال برای شروع باید برنامه Forscan Lite را خریداری کنیم. یک برنامه رایگان وجود دارد که می توانید از آن برای آزمایش استفاده کنید ، این آموزش آن را پوشش نمی دهد.

مرحله 1: فروشگاه Google Play را باز کنید ، Forscan Lite را جستجو کنید ، آن را خریداری و نصب کنید.

مرحله 2: خواننده obd Bluetooth خود را به کامیون خود وصل کرده و کلید را روشن کنید.

مرحله 3: خواننده OBD خود را با تلفن خود جفت کنید

تلفن شما پین بلوتوث را از شما درخواست می کند ، معمولاً این 0000 یا 1234 است

مرحله 4: برنامه Forscan را باز کنید

مرحله 5: برنامه را پیکربندی کنید ، به تنظیمات بروید ، روی تنظیمات کلیک کنید

مرحله 6: در فهرست تنظیمات اطمینان حاصل کنید که حالت Demo انتخاب نشده است و OBD خواننده شما انتخاب شده است.

مرحله 7: به کامیون متصل شوید.

صبر کنید تا نور سبز شود

مرحله 8: خطاها را انتخاب کنید

مرحله 9: ببینید DTC کامیون شما چیست.

دایره سرخ ALL DTC را پاک می کند ، حلقه سبز برای هر DTC دوباره اسکن می کند.

مرحله 10: جدا
کردن دکمه موجود در حلقه سبز را کلیک کنید تا در هنگام کار قطع شود.

نحوه انجام فهرست نویسی با Lite Forscan در اندیشه

روی "جدول" کلیک کنید

برای انتخاب PID برای نظارت بر روی چرخ دنده تنظیمات کلیک کنید

هنگامی که بازی PID را انتخاب کردید ، برای شروع جریان داده.

در پایین صفحه دکمه هایی را گرد آورده ام که به شما امکان می دهد داده ها را به جلو و کلید واژه ها بازی کنید.

این بخش فهرست بندی است.

Torque Pro

موارد لازم:
بلوتوث OBD Reader (OBDLink MX ، OBDLink LX ،  بلوتوث ELM327 ،   آداپتور Mini ELM327 ، Kiwi Bluetooth ، Diagmex DX70 ، Vgate ELM327 و غیره)
تلفن اندرویدی یا رایانه لوحی
Super Duty

اکنون ، برای شروع ، باید برنامه Torque Pro را بخریم. یک برنامه رایگان وجود دارد که می توانید از آن برای آزمایش استفاده کنید ، این آموزش آن را پوشش نمی دهد.

مرحله 1: فروشگاه Google Play را باز کنید ، Torque Pro را جستجو کنید ، آن را خریداری و نصب کنید.

مرحله 2: خواننده obd Bluetooth خود را به کامیون خود وصل کرده و کلید را روشن کنید.

مرحله 3: خواننده OBD خود را با تلفن خود جفت کنید

تلفن شما پین بلوتوث را از شما درخواست می کند ، معمولاً این 0000 یا 1234 است

مرحله 4: برنامه Torque Pro را باز کنید

مرحله 5: تنظیمات گشتاور را برای پیکربندی برنامه باز کنید.

مرحله 6: روی تنظیمات کلیک کنید

Step 7: scroll down on the screen until you find and click on “Manage Extra PIDs/Sensors”

مرحله 8: بر روی دکمه منو در بالا سمت راست کلیک کنید

مرحله 9: بر روی "افزودن مجموعه از پیش تعریف شده" کلیک کنید

مرحله 10: بر روی "فورد (شامل Powerstroke)" کلیک کنید

مرحله 11: تأیید کنید که تعداد زیادی از PID جدید را روی صفحه مشاهده می کنید

مرحله 12: دکمه برگشت را فشار دهید تا به صفحه تنظیمات برگردید ، سپس روی "تنظیمات آداپتور OBD2" کلیک کنید

مرحله 13: نوع اتصال را تأیید کنید ، در صورت تمایل دستگاه بلوتوث را انتخاب کنید ، اگر انتخاب نکنید ، گشتاور به صورت خودکار خوانندگان OBD را پیدا می کند.

مرحله 14: تمام راه را به صفحه اصلی برنامه گشتاور برگردانید.
تأیید کنید که Torque به خواننده شما متصل می شود.

Red Circle قفل GPS شماست ، برای نظارت اهمیتی ندارد
Circle Green نشانگر دستگاه شما است ، همیشه باید روشن شود
دایره آبی اتصال به خواننده OBD
The Orange Circle اتصال خواننده OBD به PCM است

مرحله 15: روی اطلاعات در زمان واقعی کلیک کنید

مرحله شانزدهم: توجه داشته باشید که می توانید به سمت چپ و راست بکشید تا به صفحه خالی از سنج برسید

مرحله 17: صفحه را فشار داده و نگه دارید تا ظاهر شود ، و سپس روی افزودن صفحه کلیک کنید

مرحله 18: نوع نمایشگر مورد نظر خود را انتخاب کنید ، من شماره گیری (سوزن) را دوست دارم

مرحله 19: PID مورد نظر خود را انتخاب کنید ، به عنوان مثال ICP

مرحله 20: اندازه ای را انتخاب کنید

مرحله 21: روی مکانی که می خواهید سنج را بزنید ، می توانید آن را به خطوط شبکه بکشید

مرحله 22: هنگامی که انگشت خود را ضربه بزنید یا رها می کنید ، سنج در آنجا قفل می شود.

مراحل 17-22 را برای هر سنجی که می خواهید اضافه کنید تکرار کنید.

CarGauge Pro

موارد مورد نیاز:
بلوتوث OBD Reader (Elm327 ،  ELM327 mini v2.1  یا STN Bluetooth Bluetooth)
آندروید تلفن یا تبلت
Super Duty کامیون!

اکنون ، برای شروع ، باید برنامه CarGauge Pro را خریداری کنیم. یک برنامه رایگان وجود دارد که می توانید از آن برای آزمایش استفاده کنید ، این آموزش آن را پوشش نمی دهد.

مرحله 1: فروشگاه بازی گوگل را باز کنید ، جستجو کنید برای Car Gauge Pro ، آن را خریداری و نصب کنید.

مرحله 2: خواننده obd Bluetooth خود را به کامیون خود وصل کرده و کلید را روشن کنید.

مرحله 3: خواننده OBD خود را با تلفن خود جفت کنید

تلفن شما پین بلوتوث را از شما درخواست می کند ، معمولاً این 0000 یا 1234 است

مرحله 4: برنامه CarGauge Pro را باز کنید

مرحله 5: روی اتصال کلیک کنید.

مرحله 6: خواننده OBD خود را از پنجره انتخاب کنید

مرحله 7: سازنده وسیله نقلیه خود را انتخاب کنید (FORD !!: icon_ford:)

مرحله 8: ماژول Ford Powertrain را انتخاب کنید

مرحله 9: ECU را انتخاب کنید

مرحله 10: اسکن خودکار را برای PID انتخاب کنید

مرحله 11: برای ذخیره کردن لیست PID ، روی لغو کلیک کنید

مرحله 12: روی Diagnostics کلیک کنید

مرحله 13: خودآزمایی را انتخاب کنید

مرحله 14: آزمایشی را که می خواهید اجرا کنید ، برای مثال یک آزمون Buzz انتخاب کنید

مرحله 15: تست را امتحان کنید تا قرمز از بین نرود

مرحله شانزدهم: هر کد P باقی مانده را رعایت کنید ، با این کار برخورد کنید

مرحله 17: دکمه بازگشت به صفحه اصلی را فشار دهید ، سپس در هنگام انجام کار ، خروج را فشار دهید.

Forscan در مقابل Torque Pro و CarGauge Pro:

نسخه PC Forscan همان اطلاعات 3 برنامه (Forscan lite ، Torque Pro ، CarGauge Pro) را در اختیار شما قرار می دهد.

هر برنامه اندرویدی برای عملکردی خاص مناسب است. Forscan Lite به عنوان کشنده کد بسیار جذاب است و از ویژگی های datal برخوردار است که به شما امکان می دهد به موقع برگردید و مرور کنید ، که مفید است ، Torque Pro بهترین برنامه / مانیتور داشبورد در اطراف است و برای دیدن سنجهای خود در یک نگاه بسیار جذاب است. ، و CarGauge Pro تنها برنامه ای است که به شما امکان می دهد تست های خود را انجام دهید ، اما در کشیدن و نظارت بر کد بسیار وحشتناک است.

بنابراین می توانید Torque App Pro را برای ورود به سیستم داده ها و اتومبیل سنج برای کشیدن کدها و اجرای تست های CCT و BUZZ استفاده کنید.

Autel MaxiAP AP200

Autel و Launch X431 همچنین دانگل OBD ارزان قیمت را با نرم افزار نرم افزاری برای اسکن سری Ford F ایجاد کردند.

Autel AP200  یک آداپتور بلوتوث مبتنی بر سیستم iOS و Android است. با حداکثر 19 کارکرد خاص ، مانند Reset Oil ، EPB ، BMS ، SAS ، DPF ، TPMS ، IMMO و غیره.

AP200 از خودروهای سوپر اتومبیل F-150 ، F-150 ، F-250 ، F250 ، F-650 ، F-750 ، F350 / 4000 ، سری فوق العاده سری F و غیره از سری F پشتیبانی می کند.

برای جزئیات بیشتر در مورد پوشش AP200 Ford ، https://www.auteltech.com/vehicle-coverage/ را بررسی کنید

تست بر روی سری فوق العاده سری F 7.3L در سال 2001

http://blog.obdii365.com/2020/04/20/cheap-scanners-for-ford-f-series-super-duty/
