البرمجة الرئیسیة للسیارات والأقفال الدعم الفنی للأداةکد پین بای پس کلید هوشمند نیسان سنترا برنامه Xtool 2021
آموزش: نحوه اضافه کردن Nissan Sentra/New Sylphy (B18) 2021 با استفاده از تبلت های xtool ( x100 pad3 ، x100 pad elite، x100 max ، A80، h6 pro و غیره) و پین کد بای پس آداپتور دروازه نیسان 16+ 32 .
توجه: فقط از افزودن کلید به کد پین بای پس B18 پشتیبانی می کند. همه کلیدهای از دست رفته نیاز به پین از شخص ثالث دارد.
مراحل اصلی:
- پشتیبان گیری از داده های ماژول HFM
- داده های پیکربندی HFM را بنویسید
- از داده های IMMO نسخه پشتیبان تهیه کنید
- کلید خواندن
- کلید برنامه
روش:
اتصال OBD کابل تست اصلی را به انتهای مادگی کابل دروازه متصل کنید.
انتهای دیگر کابل تست اصلی با تبلت Xtool متصل می شود. انتهای دروازه OBD مرد به ماشین متصل می شود.
قلاب را باز کنید
جعبه فیوز را پیدا کنید و آن را باز کنید
به عقب برگردید،
سیم صورتی و آبی را در رابط خاص پیدا کنید (پایه 4 و 6 از به پایین)
یک سیاه را به صورتی، یک قرمز را به آبی وصل کنید
به نرم افزار نیسان->کلیدهای برنامه-> انتخاب بر اساس مدل->چین-> سیلفی جدید (B18) بروید
*این دستگاه روی Nissan Sentra/New Sylphy B18 جهانی کار می‌کند، اگرچه از طریق منطقه چین وارد می‌شود.
اگر شماره نسخه HFM را ببینید به این معنی است که تبلت با سیستم ایموبلایزر خودرو با موفقیت ارتباط برقرار می کند.
تطبیق کلید (Bypass) -> خواندن IMMO Data
Require اتصال به شبکه را انتخاب کنید. کلید افزودن باید سوئیچ احتراق را با استفاده از کلید اصلی روشن کند.
کل فرآیند حدود 20 دقیقه طول می کشد.
مطمئن شوید که همه کانکتورها به طور ایمن وصل شده اند، به خصوص دو خط در جعبه فیوز.
از داده های پیکربندی HFM نسخه پشتیبان تهیه و ذخیره کنید
اگر فرآیند را تمام کنید اما کلید هوشمند عملکرد هوشمند یا کنترل از راه دور ندارد (برای کلید هوشمند 4 دکمه)، باید داده های پیکربندی را که قبلا خوانده شده در ماژول هوشمند بنویسید.
خواندن پیکربندی سیستم 1
داده های IMMO را با موفقیت بخوانید. از این داده ها می توان برای برنامه ریزی کد پین دور زدن کلید استفاده کرد.
دکمه Start/Stop را فشار داده و نگه دارید تا سوئیچ استارت را خاموش کنید.
اشتعال را روشن کنید. اگر از کلیدهای 4 دکمه ای استفاده می کنید، باید کلید را نزدیک دکمه start/stop قرار دهید.
خواندن پیکربندی سیستم 2
اطلاعات immo را با موفقیت بخوانید
پیکربندی ماژول هوشمند Read & Write را انتخاب کنید نوشتن پیکربندی ماژول HFM را
انتخاب کنید
ممکن است پس از خواندن اطلاعات ایموبلایزر، کنترل از راه دور کلید اصلی از کار بیفتد. ما باید پیکربندی جعبه هوشمند را بنویسیم، سپس کنترل از راه دور بعد از نوشتن کار می کند.
آپلود اطلاعات cofig HFM که
پیکربندی Write ذخیره شده است
به انتخاب خودرو Xtool X100 PAD3 بروید . انتخاب جدید Sylphy B18
انتخاب تطبیق کلید (Bypass)
این عملکرد ابتدا نیاز به پشتیبان گیری از داده های immo دارد
این فرآیند همه کلیدها را حذف می کند، بنابراین کلید اصلی را دوباره برنامه ریزی کنید.
هر بار فقط می توانید 2 کلید جدید را برنامه ریزی کنید.
اطلاعات آپلود immo پشتیبان‌گیری شده است
کلیدی را که باید خوانده شود نزدیک سوئیچ استارت قرار دهید، برای ادامه روی دکمه Read key کلیک کنید.
در حالی که کلید را می خوانید، این کلید را روی دکمه استارت/ایست در کنسول مرکزی قرار دهید و تمام کلیدهای دیگر را از ماشین خارج کنید.
کلید 1 را بخوانید خوب.
در حالی که کلید را می خوانید، کلید دیگری را روی دکمه استارت/ایست در کنسول مرکزی قرار دهید و تمام کلیدهای دیگر را از ماشین خارج کنید
.
Next را فشار دهید
کلید 1 را انتخاب کنید، کلید Match را فشار دهید و کلید را نزدیک سوئیچ استارت قرار دهید.
کلید با موفقیت مطابقت دارد.
کلید 2 را انتخاب کنید، کلید Match را فشار دهید و کلید را نزدیک سوئیچ استارت قرار دهید.
کلید دوم با موفقیت مطابقت دارد
برنامه Toyota Prius 10-18 همه کلیدها را با پد xtool x100 گم می کنید
نحوه برنامه‌ریزی یک کلید جدید برای Toyota Prius 2014 در نزدیکی شروع فشاری همه کلیدها با xtool x100 pad ( pad2 / pad3 ) از طریق OBD گم می‌شوند . همین رویه را می توان از سال 2010 تا 2018 برای پریوس اعمال کرد.
IMMO- Toyota- Key- By Vehicle- Prius- Proximity- 2010 to 2018- Reset Smart Key ecu (Smart Box)- Reste ECU (همه کلیدها گم شده) را انتخاب کنید
تنظیم مجدد جعبه هوشمند حدود 16 دقیقه طول می کشد.
بازنشانی موفقیت جعبه هوشمند
پس از بازنشانی برنامه کلید هوشمند را انتخاب کنید
یک کلید هوشمند جدید برای بستن دکمه Start/Stop قرار دهید
برنامه کامل شد
تست کلید جدید
کلید جدید می تواند وسیله نقلیه را روشن کند، کنترل از راه دور نیز کار می کند.
انجام شده.
چگونه کلید از راه دور VW Polo را با xtool برنامه ریزی کنیم؟
تولید از راه دور توسط ابزار کلید VVDI Mini
برنامه نویسی از راه دور توسط xtool x100 pad
مرحله 1: از راه دور تولید شود

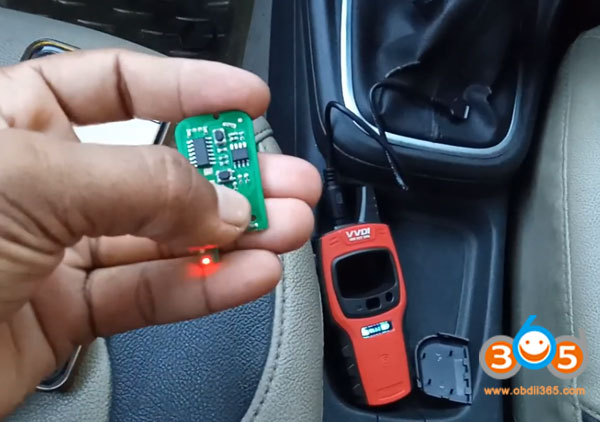

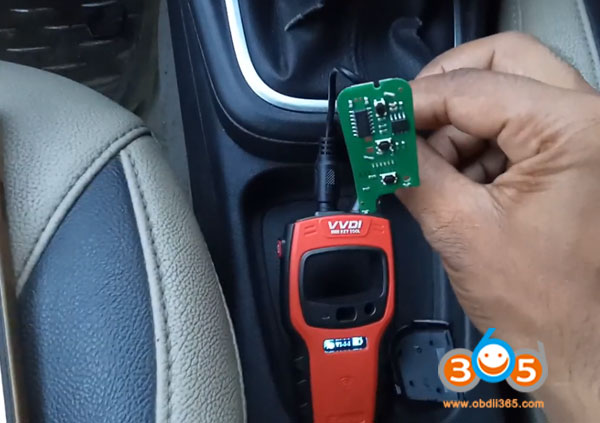

PCB از راه دور را برداشته و آن را از طریق کابل USB با ابزار کلید vvdi متصل کنید

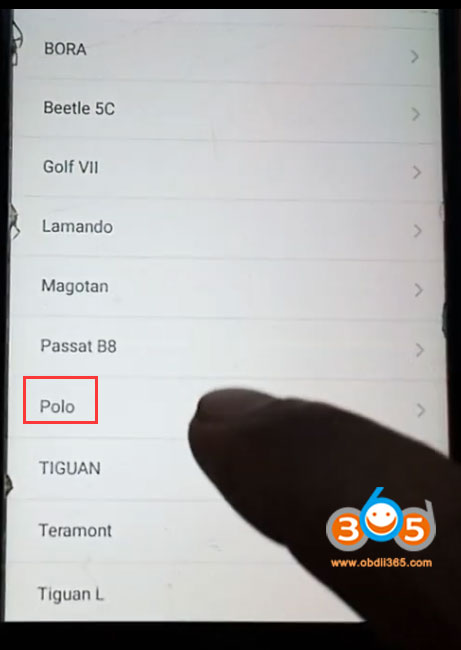

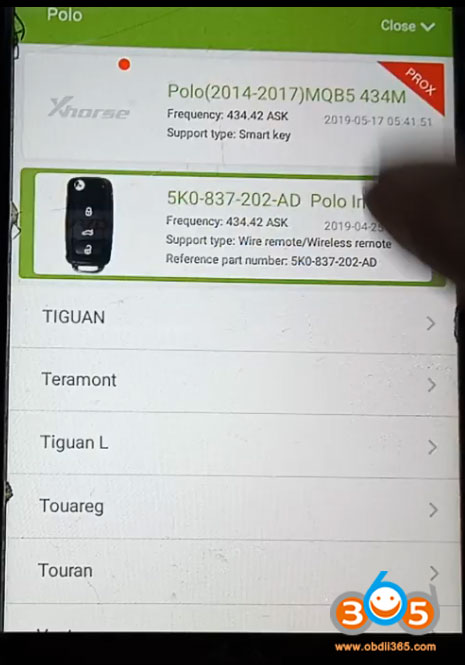

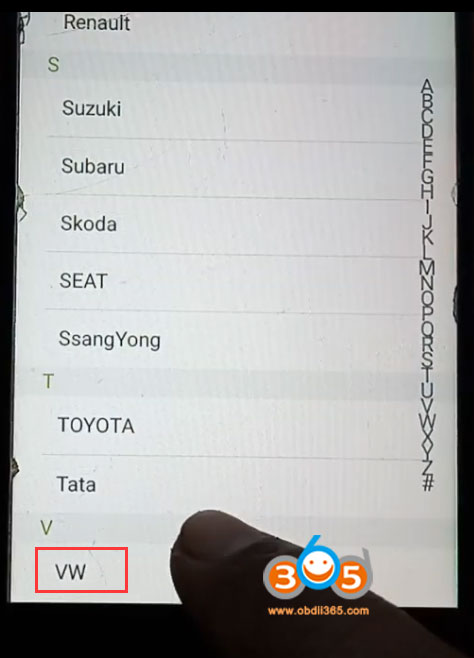

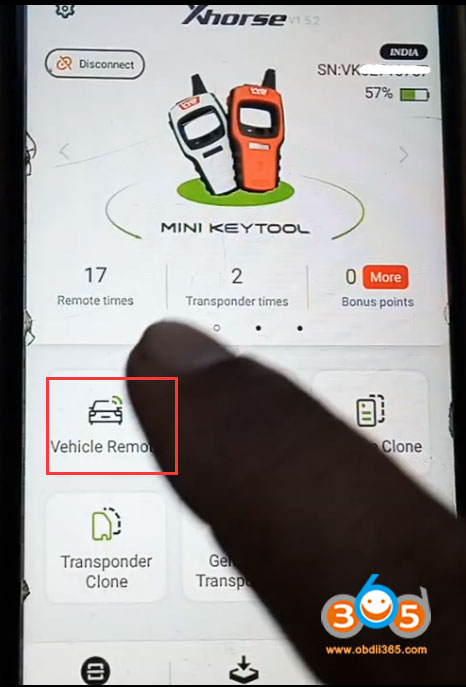

در برنامه ابزار کوچک کلید VVDI ، گزینه Remote-> VW-> Polo و نوع راه دور را انتخاب کنید
مطبوعات تولید کنید
موفقیت از راه دور ایجاد کنید.
باتری را از راه دور نصب کنید و پوسته کلید را نصب کنید.
مرحله 2: از راه دور برنامه

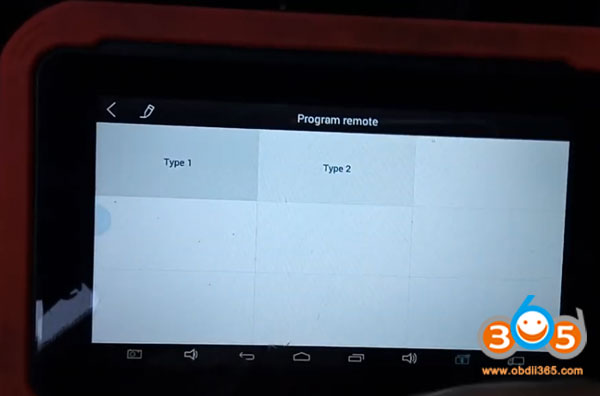

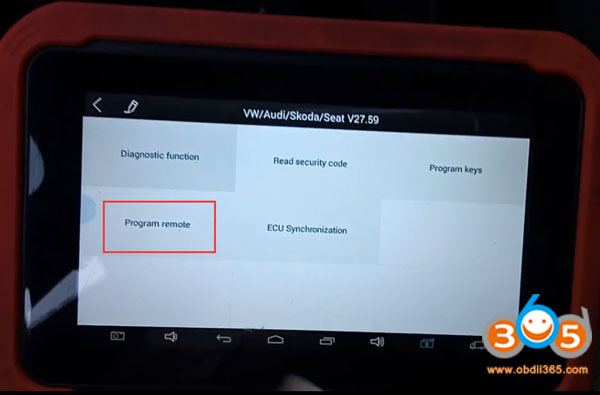

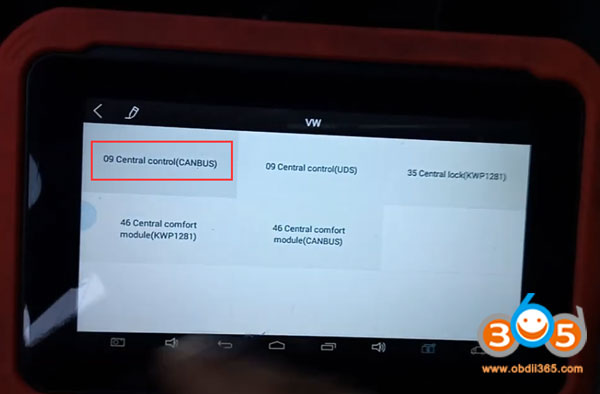

در پد X100 ، Immobilizer-> VW / Audi / Skoda / Seat V27.59-> برنامه را انتخاب کنید -> از راه دور برنامه -> سوئیچ احتراق را روشن کنید -> VW-> 09 Control Central (CANBUS) -> نوع 1
دکمه ای از کلید از راه دور را فشار دهید
موفقیت از راه دور برنامه.
انجام شده.
