خود آزمون VCI
تست صفحه کلید خود
خود آزمون CANdi
RS-232 خود آزمون
دستورالعمل را در ادامه دنبال کنید ...
آداپتور را وصل کنید و آماده آزمایش خود شوید

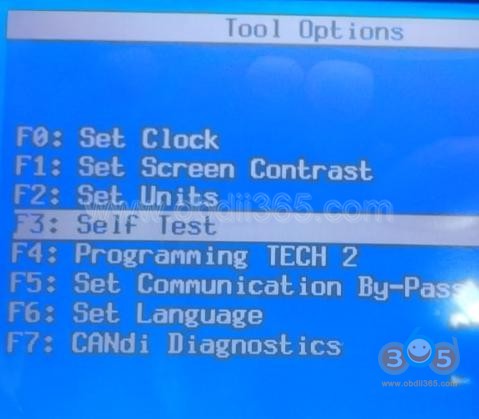

به منوی اصلی بروید و F4: گزینه های ابزار را انتخاب کنید
F3: خود تست
خروج برای ادامه
تابع برای تست خود را انتخاب کنید
در اینجا، F2: خودکار VCI را فشار دهید
نتیجه آزمون خودآزمون ماژول VCI
گذشت VCI selftest.
قسمت 2: آزمون GM Tech II صفحه کلید خود
به منوی Tech 2 بروید و F4: گزینه های ابزار را انتخاب کنید
سپس F3: خود آزمون
قبل از اجرای آزمایش Tech 2 خود:
(1) Candi را نمی توان متصل کرد
(2) Loopback Aldl باید وصل شود (GM3000109)
(3) عدم پیروی از این دستورالعمل ممکن است خود آزمون
F3: PCB اصلی انتخابی
صفحه کلید را فشار دهید
و کلید را فشار دهید
توجه: در آخرین تصویر، کلید واقعی فشار F0 است و نتیجه نهایی PASS است - این طبیعی است
هنگامی که شما صفحه کلید را آزمایش می کنید، F0-F1-F2-F3-F4-F5-F6-F7-F8-F9-EXIT-ENTER را در یک نظم خوب فشار دهید! هیچکدام را نپسندید
قسمت 3: Tech 2 ابزار اسکن CANDI خود آزمون
بسیار مهم: Pls اطمینان از اتصال آداپتور OBD، کابل اصلی OBD، ماژول CANdi، ابزار Tech 2 اسکن و منبع تغذیه - ALL باید خوب باشد
این قدرت باید توسط پورت OBD برای خود آزمون تست CANdi متصل شود.
F4: گزینه های ابزار
F7: تشخیص CANdi
F0: نتیجه POST
وضعیت تست
F1: خود تست
نتیجه آزمون self test CANdi
گذشت صالح
دو نتیجه آزمون برای ماژول CANdi وجود دارد.
یک شکل 8 است، و دیگری شکل 10 است.
اتصال قبل از آزمون R232 خود را بررسی کنید
F4: گزینه های ابزار
F3: خود تست
خروج برای ادامه
F3: PCB اصلی انتخابی
F2: Rs-232 loopback

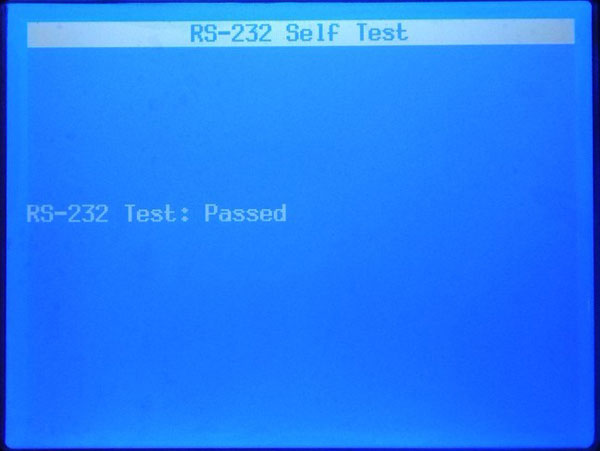

آزمون Rs232: گذشت!
