راهنمای اتصال USB و بلوتوث X431 PAD III WiFi را راه اندازی کنید

روش تشخیصی در  راه اندازی X431 PAD 3  برای وسایل نقلیه مسافربری و وسایل نقلیه تجاری (بنزین و دیزل) متفاوت است. ارتباط ممکن است:

WiFi ، بلوتوث و کابل USB.

وسایل نقلیه مسافری:

رایانه لوحی X-431 PAD III از دو روش ارتباط با اتصال VCI پشتیبانی می کند:

بلوتوث و کابل USB بی سیم.

ممکن است هرکدام از روشها را برای تشخیص وسیله نقلیه انتخاب کنید.

*یادداشت:

1. هنگام استفاده از تشخیص از طریق بلوتوث ، اتصال VCI باید با رایانه لوحی جفت شود. اگر قبل از راه اندازی نرم افزار تشخیصی ، هیچ تنظیم بلوتوث انجام نشده است ، می توانید هنگام استفاده از نرم افزار ، آن را پیکربندی کنید.
2. برای به دست آوردن ارتباط پایدار ، به شما توصیه می شود که تشخیص وسیله نقلیه را از طریق کابل USB انجام دهید. در این حالت ، کابل USB برای اتصال کانکتور VCI و تبلت لازم است.

1. ارتباط از طریق بلوتوث:

دو تبلت برای تبلت III برای اتصال به کانکتور VCI وجود دارد.

• یک انتهای کابل USB (اختیاری) را به درگاه Mini USB اتصال VCI وصل کنید.
• انتهای دیگر را به درگاه USB کامپیوتر وصل کنید. نشانگر قدرت اتصال VCI روشن می شود.

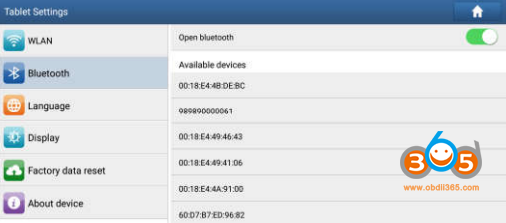

• با ضربه زدن به "تنظیمات رایانه لوحی" صفحه نمایش تنظیم بلوتوث را وارد کنید -> "بلوتوث" ، سوئیچ بلوتوث را روشن و روشن کنید و رایانه لوحی شروع به جستجو برای همه دستگاه های بلوتوث موجود می کند.

• روی اتصال دهنده VCI مورد نظر برای جفت شدن و مطابقت ضربه بزنید. به طور پیش فرض ، نام بلوتوث اتصال 98 98 ******** 00 است (جایی که ***** مخفف 8 رقم است.)
• اگر درخواست جفت بلوتوث روی صفحه ظاهر می شود ، کد پین درخواست (کد پیش فرض: 0000 یا 1234) را وارد کنید.
• پس از اتصال کانکتور با رایانه لوحی ، "زوج" ظاهر می شود و اتصال در زیر زبانه دستگاه زوج نشان داده می شود.

* توجه: در صورت عدم انجام تنظیم بلوتوث قبل از راه اندازی نرم افزار تشخیصی ، می توانید آن را در فرآیند تشخیص وسیله نقلیه پیکربندی کنید.

2. ارتباط با کابل USB:

اتصال کابل USB راهی ساده و سریع برای برقراری ارتباط بین تبلت و ماژول VCI است.

پس از اتصال صحیح کابل USB از رایانه لوحی به VCI ، دکمه پیمایش VCI در پایین صفحه برجسته می شود که نشان می دهد اتصال USB موفقیت آمیز است.

* توجه: اتصال USB پایدارترین و سریعترین ارتباط را فراهم می کند. هنگامی که تمام روش های ارتباطی به طور همزمان استفاده می شوند ، سیستم X-431 PAD III از ارتباط USB به عنوان اولویت پیش فرض استفاده می کند.

وسایل نقلیه تجاری (بنزین و دیزل):

 رایانه لوحی X-431 PAD III از 3 روش ارتباط با اتصال VCI پشتیبانی می کند:

بلوتوث و کابل USB بی سیم.

هر یک از روش ها را برای تشخیص وسیله نقلیه انتخاب کنید.

*یادداشت:

1. ضمن استفاده از تشخیص از طریق بلوتوث ، ماژول VCI باید با تبلت X-431 PAD III جفت شود. اگر قبل از راه اندازی نرم افزار تشخیصی ، هیچ تنظیم بلوتوث انجام نشده است ، می توانید هنگام استفاده از نرم افزار ، آن را پیکربندی کنید.
2. برای به دست آوردن ارتباط پایدار ، به شما توصیه می شود که تشخیص وسیله نقلیه را از طریق کابل USB انجام دهید. در این حالت ، کابل USB برای اتصال ماژول VCI و تبلت X-431 PAD III لازم است.
3. برای اطمینان از اینکه تبلت X-431 PAD III می تواند از طریق ارتباط Wi-Fi با ماژول VCI کار کند ، پیکربندی Wi-Fi لازم است. برای جزئیات بیشتر به فصل 4.5.3 مراجعه کنید. Ÿ هنگامی که همه روش های ارتباطی به طور همزمان استفاده می شوند ، سیستم X-431 PAD III از ارتباط USB به عنوان اولویت پیش فرض استفاده می کند.

1. ارتباط از طریق بلوتوث:
2. با ضربه زدن به "تنظیمات رایانه لوحی" صفحه تنظیمات Bluetooth را وارد کنید -> "Bluetooth" ، سوئیچ بلوتوث را روشن و روشن کنید و رایانه لوحی شروع به جستجو برای همه دستگاه های بلوتوث موجود می کند.
3. به ماژول VCI مورد نظر ضربه بزنید تا جفت شود و مطابقت داشته باشد. به طور پیش فرض ، نام بلوتوث ماژول VCI 98 ******** 00 است (جایی که ******** مخفف 8 رقم است).
4. اگر درخواست جفت بلوتوث روی صفحه ظاهر می شود ، کد پین درخواست (کد پیش فرض: 0000 یا 1234) را وارد کنید.
5. وقتی جفت گیری با موفقیت انجام شد ، ماژول VCI در بالای لیست "دستگاه های زوج" نمایش داده می شود.

*یادداشت:

1. برای اینکه مطمئن شوید رایانه لوحی با ماژول VCI از طریق بلوتوث ، "مرکز شخصی" -> "VCI Management" جفت شده است تا بررسی کند که آیا ماژول VCI بهم وصل شده است یا خیر.
2. اگر در یک ابزار تشخیصی دیگر وارد حساب کاربری خود شده اید و ماژول VCI قبلاً با آن ابزار جفت شده است ، قبل از استفاده از یک ابزار دیگر ، ابتدا باید جفت شدن را لغو کنید تا جلسه جدید تشخیصی را انجام دهید. به "تنظیمات رایانه لوحی" -> "بلوتوث" -> روی اتصال اتصال VCI مورد نظر ضربه بزنید تا آن را خنثی کنید.

در صورت عدم انجام تنظیم بلوتوث قبل از راه اندازی نرم افزار تشخیصی ، می توانید آن را در فرآیند تشخیص وسیله نقلیه پیکربندی کنید.

2. ارتباط با کابل USB:

اتصال کابل USB راهی ساده و سریع برای برقراری ارتباط بین تبلت و ماژول VCI است.

پس از اتصال صحیح کابل USB از رایانه لوحی به VCI ، دکمه پیمایش VCI در پایین صفحه برجسته می شود که نشان می دهد اتصال USB موفقیت آمیز است.

* توجه: اتصال USB پایدارترین و سریعترین ارتباط را فراهم می کند. هنگامی که همه روشهای ارتباطی به طور همزمان استفاده می شوند ، سیستم  X431 PAD III  از ارتباط USB به عنوان اولویت پیش فرض استفاده می کند.

3. ارتباط Wi-Fi
4. پس از موفقیت در ورود به سیستم ، روی "مرکز شخصی" -> "مدیریت VCI" ضربه بزنید.

2. کادر "استفاده از حالت ارتباط Wi-Fi" را علامت بزنید ، سیستم به طور خودکار ماژول VCI را جستجو می کند.

3. روی ماژول VCI دلخواه ضربه بزنید و درخواست جفت گیری مشابه شکل 4-19 ظاهر می شود:

4. برای شروع جفت شدن ، روی "PAIR" ضربه بزنید. پس از انجام جفت شدن با موفقیت ، صفحه نمایش نمایش می دهد:

5. دو حالت ارتباط Wi-Fi برای ماژول VCI در دسترس است.

- به عنوان کانون Wi-Fi کار کنید: پس از فعال کردن ، ماژول VCI و سپس رایانه لوحی به صورت خودکار اتصال برقرار کرده و یک شبکه LAN را برای برقراری ارتباط برقرار می کنند. در این حالت ، تبلت نمی تواند در اینترنت گشت و گذار کند. - به عنوان آداپتور شبکه کار کنید: پس از فعال کردن ، یک کادر گفتگوی اتصال Wi-Fi ظاهر می شود

نام شبکه Wi-Fi و رمز ورود را وارد کنید (اگر شبکه رمزگذاری شده است) تا زمانی که به درستی وصل شود. در این حالت ، تبلت می تواند در اینترنت گشت و گذار کرده و با ماژول VCI ارتباط برقرار کند.

... تشخیص را شروع کنید ...

http://www.obdii365.com/service/connect-launch-x431-pad-iii-via-wifi-usb.html

هیوندای سوناتا 2016 کیسه هوا با LAUNCH X431

زمینه:

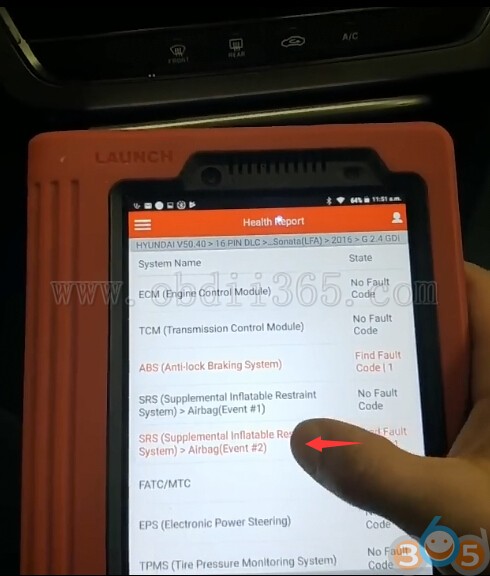

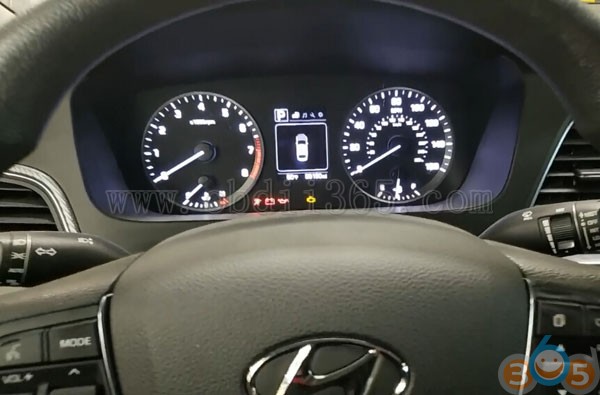

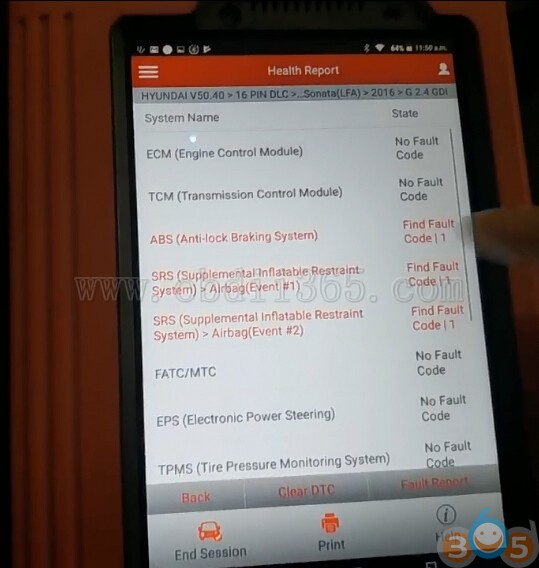

نشانگر کیسه هوا در سال 2016 هیوندای سوناتا پس از جایگزینی ماژول هواوی چشمک می زند.  راه اندازی  اسکنر X431 V یک کد ABS و 2 کدهای خطای SRS می دهد.



هیوندای سوناتا ACU (واحد کنترل کنترل کننده هوا) کدگذاری:

آماده سازی:

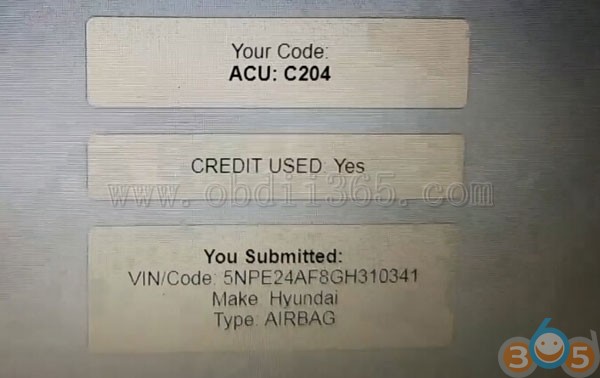

کد کدهای هواوی در طول پیشرفت برنامه نویسی مورد نیاز است. کد برنامه ACU / SRSCM: ترکیبی از حروف و اعداد در 4 بایت. شما می توانید کد کد SRS را از سازنده وسیله نقلیه خود و یا ماشین حساب pincode آنلاین، یعنی superpincodes.com، وارد کنید با وارد کردن مارک خودرو، نوع واحد و VIN

در اینجا ما کد کد 4 رقمی را داریم.

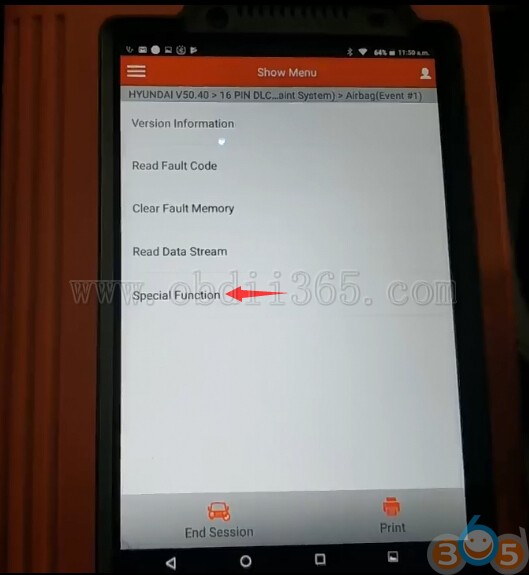

در سیستم راه اندازی X431 تشخیصی، Hyundai-> 16pin-> کد خطا Airbag مطبوعات  (رویداد # 1) -> عملکرد ویژه-> ACU / SRSCM کد گذاری واژگانی را انتخاب کنید

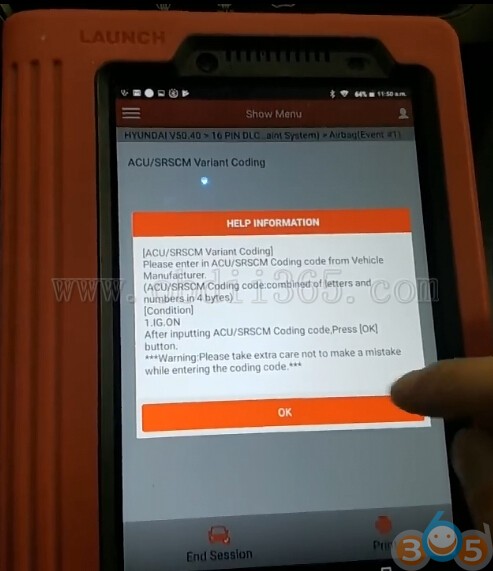

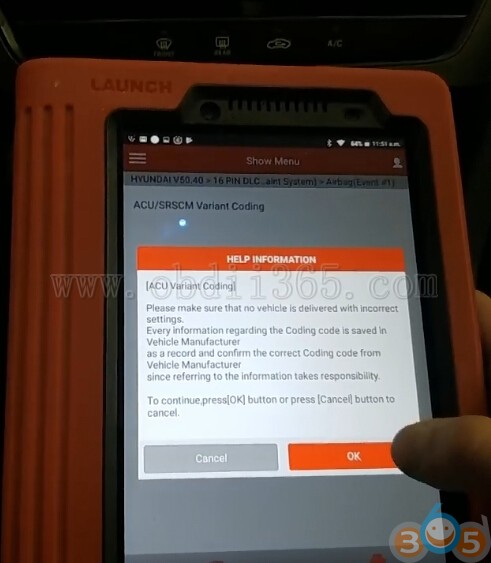

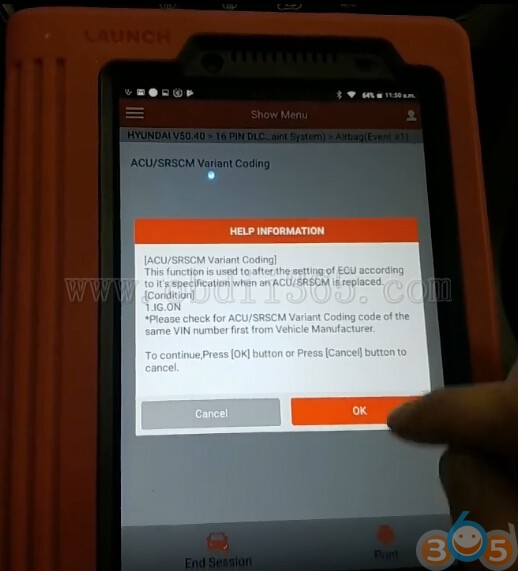

این تابع بعد از تنظیم ECU با توجه به مشخصات آن، هنگامی که ACU / SRSCM جایگزین می شود استفاده می شود.
روشن کردن آتش را به حالت ON
فشار دهید دکمه OK برای ادامه.

ابتدا کد VIN ACU / SRSCM را از سازنده خودرو بررسی کنید

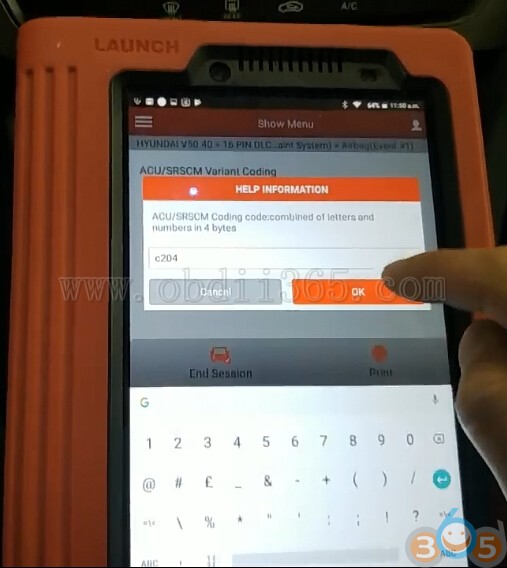

شماره کد ACU 4 رقمی را وارد کنید و تایید کنید

راه اندازی X431  Variant Coding تکمیل شده است.

پس از فرآیند کد گذاری متن، اطمینان حاصل کنید که اطلاعات ACU / SRSCM مربوط به اطلاعات خودرو عقب است.

کد خطا را بررسی کنید

کد خطای ایربگ 1 با موفقیت تنظیم مجدد شد

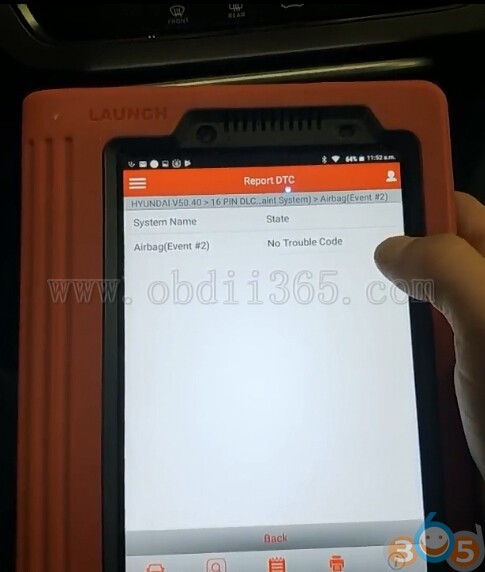

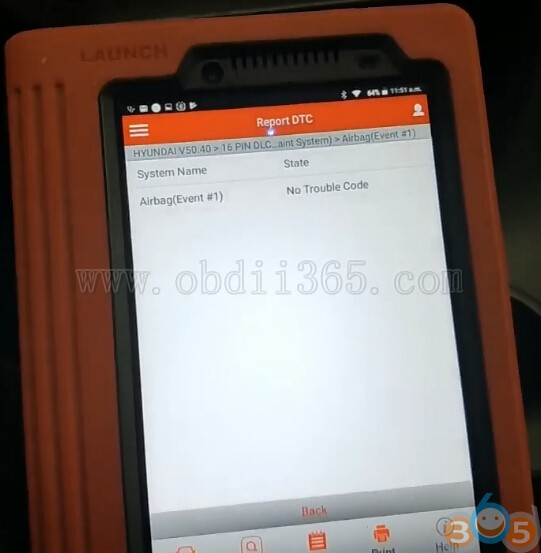

کد خطای ایربگ 2 نیز پاک شد

کد ABS را بازنشانی کنید

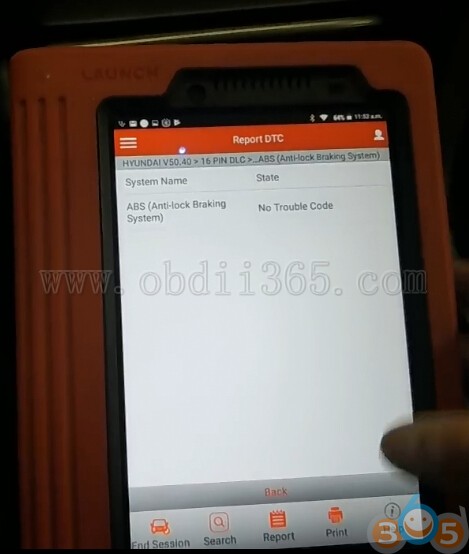

هیچ کد خطا وجود ندارد

انجام شده.

http://www.obdii365.com

http://blog.obdii365.com/2018/12/30/hyundai-sonata-2016-airbag-acu-variant-coding-with-launch-x431/

راه اندازی Diagun IV ثبت نام Infiniti QX56 کلید هوشمند

راه اندازی X431 Diagun IV دارای مقدار زیادی از قابلیت های ویژه ای است، مانند EPB، تنظیم مجدد روغن، خونریزی ABS، TPMS تنظیم مجدد، DPF، IMMO و غیره در اینجا گزارش آزمون عملکرد immo است. راهنما برای ثبت نام 2 کلید برای 2010 Infiniti QX56 با diagun4.

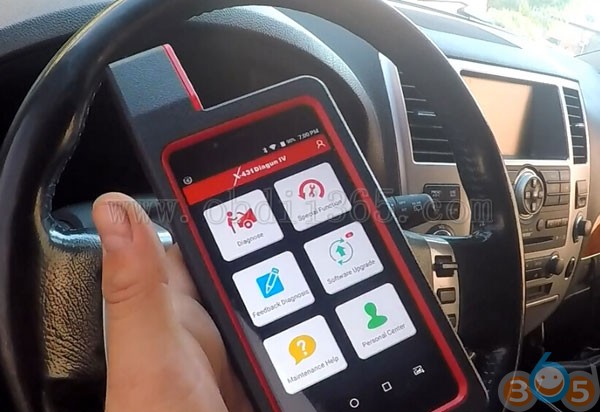

اتصال  DIAGUN IV  اسکنر با خودرو از طریق سوکت OBD

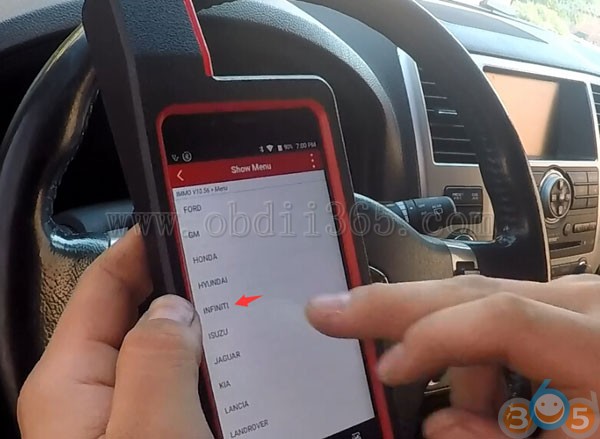

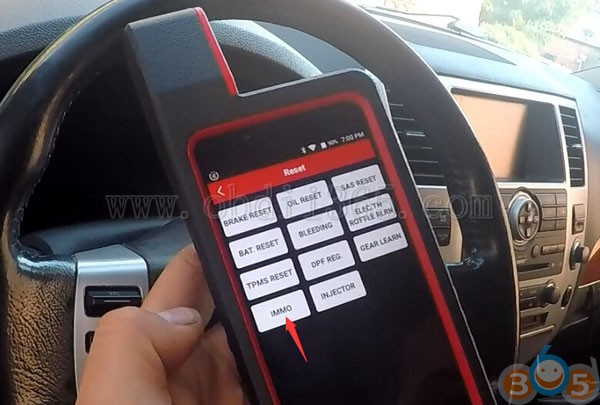

توابع خاص-> IMMO-> Infiniti را انتخاب کنید

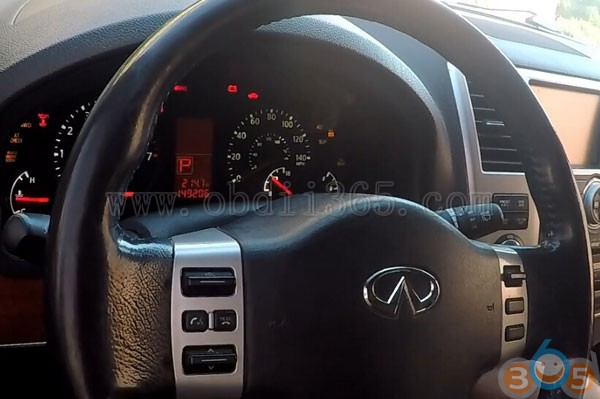

روشن کردن سوئیچ سوئیچ

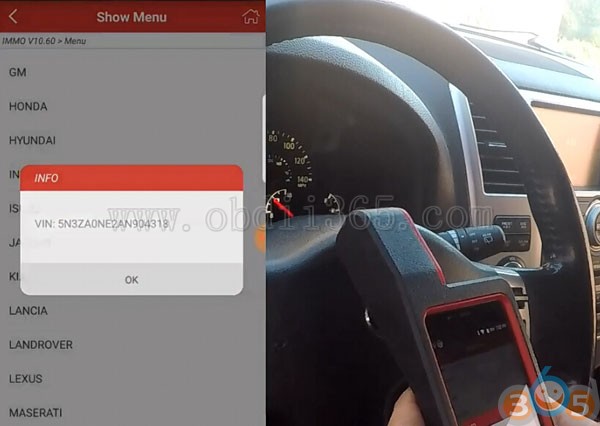

اطلاعات خودرو خواندن

خوانده شده VIN، مدل، سال و غیره موفقیت

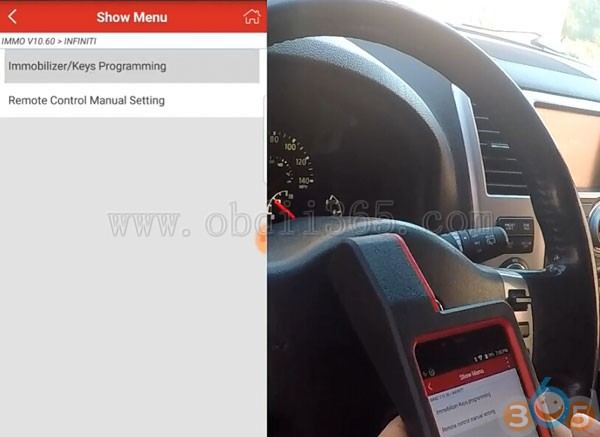

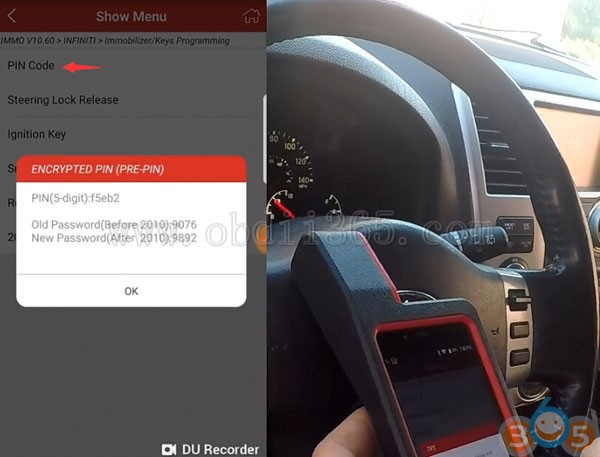

انتخاب ایمیلیاب / برنامه ریزی کلید-> کد PIN

پیروزی کد 5 رقمی را بخوانید

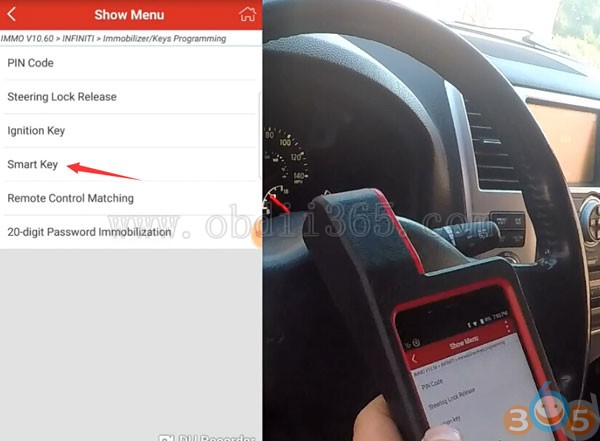

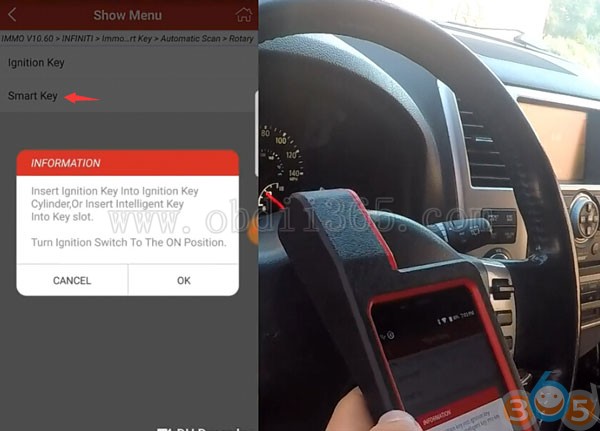

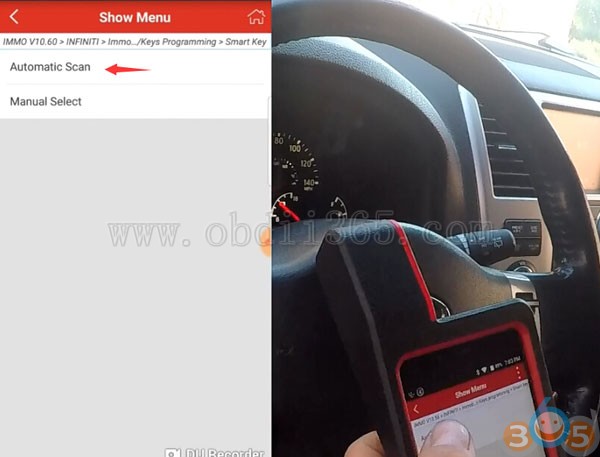

کلید عملکرد هوشمند-> اسکن خودکار-> نوع کلید چرخشی-> کلید هوشمند را انتخاب کنید

کلید هوشمند را در شکاف کلید وارد کنید. روشن کردن سوئیچ سوئیچ

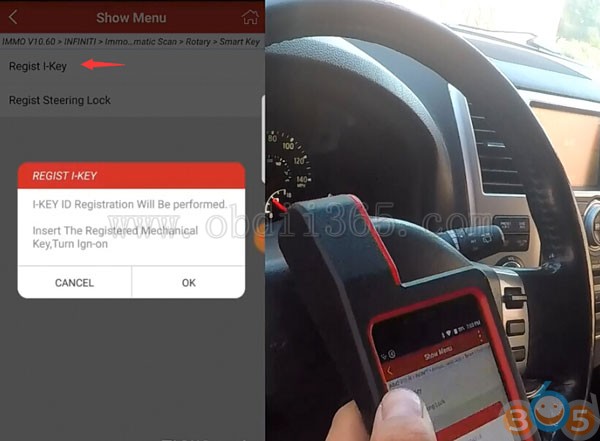

ثبت نام I-key را انتخاب کنید

ثبت نام شناسه کلید 1 انجام خواهد شد.

کلید مکانی ثبت شده را وارد کنید، روشن کنید

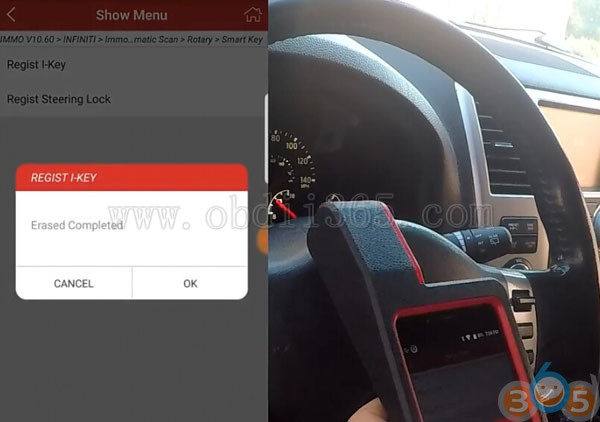

پاک کردن کامل شده است

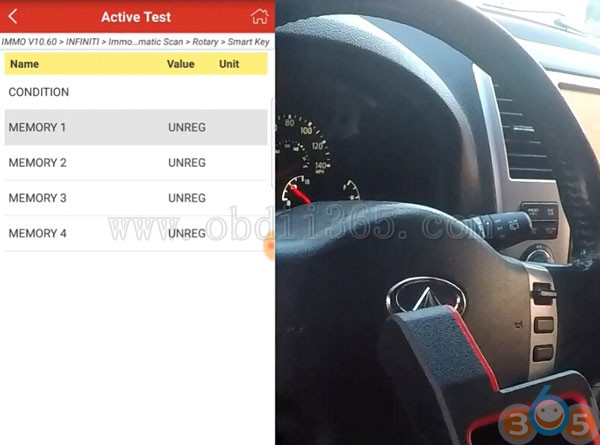

هنوز 4 کلید ثبت نشده است

کلید 1 موقعیت را انتخاب کنید

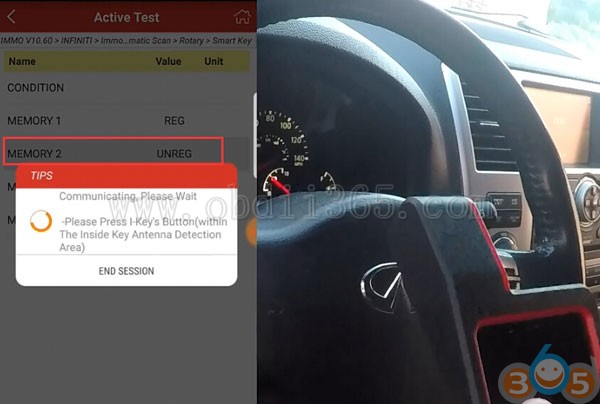

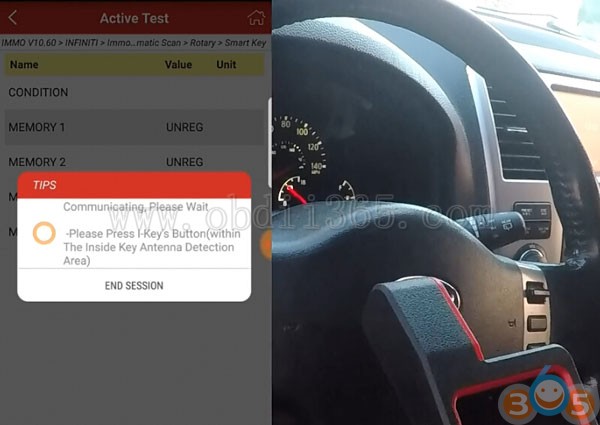

دکمه I-key را فشار دهید (درون منطقه تشخیص آنتن اصلی)

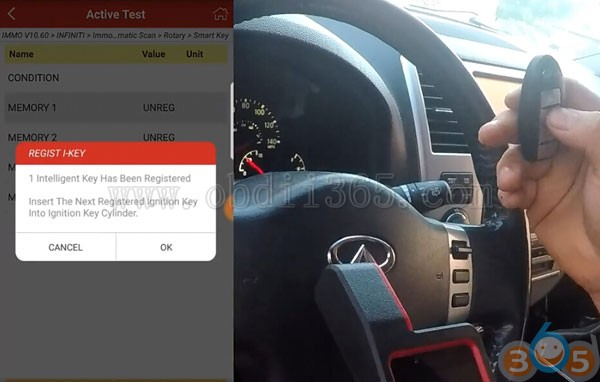

کلید 1 ثبت شده است

کلید وارد شدن سوپاپ را به سیلندر اصلی وارد کنید

دکمه I-key را نیز فشار دهید

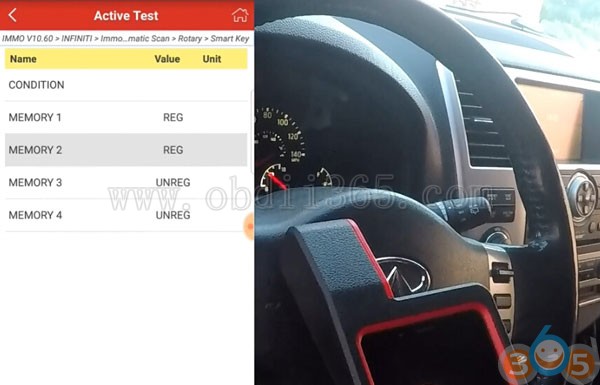

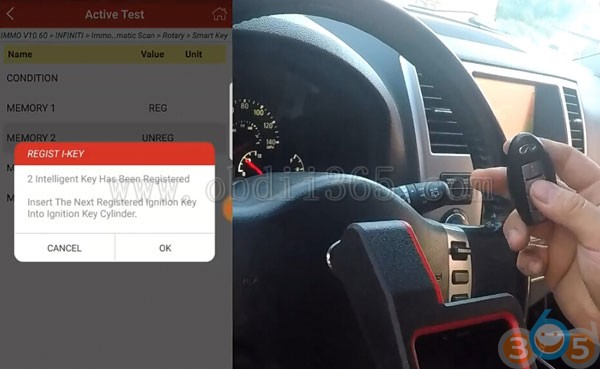

کلید هوشمند دوم ثبت شده است

راه اندازی Diagun IV  ثبت نام 2 کلید هوشمند Infiniti کامل شده است.

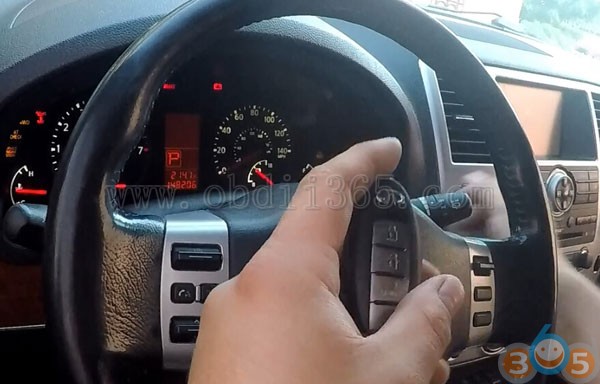

کلید های جدید را آزمایش کنید.

انجام شده.

www.obdii365.com

http://blog.obdii365.com/2018/11/22/register-infiniti-qx56-smart-key-with-launch-x431-diagun-iv/

چگونه ارسال بازخورد تشخیصی LAUNCH X431؟

چگونه برای ارسال بازخورد تشخیصی به مهندس X431 راه اندازی کنید ؟


قسمت 1: نحوه تشخیص

مرحله 1:

پس از اتصال DBS اتصال به ماشین، و وارد شوید در X431 برنامه

اقامت در صفحه اصلی، سوئیچ جرقه را به روشن ON

کلیک محلی تشخیص

گام 2:

پس از ورود به محلی تشخیص، ما باید نرم افزار تشخیص را انتخاب کنید.

3 روش برای انتخاب نرم افزار وجود دارد: Camera Scan / Enter VIN / Manual Select

1. اسکن VIN از ماشین توسط دوربین اسکن، و آن را نرم افزار automaticallyaaly را انتخاب کنید

2. ورودی IN از ماشین به صورت دستی، و آن را وارد نرم افزار به طور خودکار

3. نرم افزار را انتخاب کنید دستی

توجه: اگر هیچ نرم افزار Macthing وجود ندارد، لطفا آن را در تابع نرم افزار به روز رسانی دانلود کنید

گام 3:

جستجوی بلوتوث اتصال DBScar را با دستگاه تشخیص داده شده یا برای بعضی از دستگاه ها، می توانید آنها را با کابل USB متصل کنید

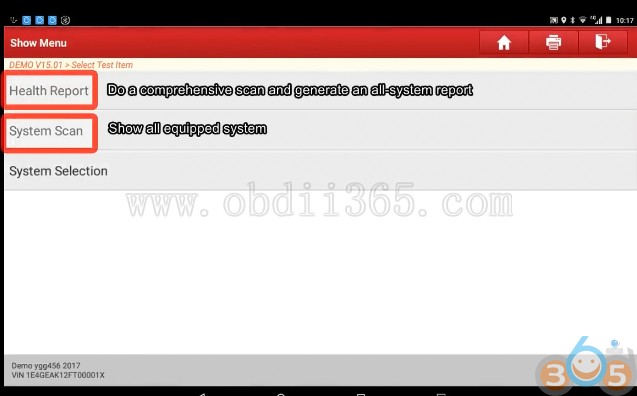

گزارش سلامت: یک اسکن جامع و یک گزارش کلی سیستم ایجاد کنید

اسکن سیستم: نمایش تمام سیستم مجهز

مرحله 4:

انتخاب سیستم را انتخاب کنید

مرحله 5:

ماژول یا سیستم که می خواهید تشخیص دهید را انتخاب کنید

شما می توانید از طریق این روش زیر را انجام دهید:

خوانده شده کد خطا، کد خطا روشن، خواندن جریان داده ها، انجام آزمون اعمال، و برخی از توابع خاص و یا برنامه نویسی در برخی از ماژول و یا سیستم

قسمت 2: ارسال بازبینی تشخیصی

شما می توانید سوابق تشخیصی را برای راه اندازی مهندس حرفه ای آپلود کنید زمانی که با مشکلی در طول عملیات مواجه شدید.

گام 1:

بازگشت به صفحه اصلی برنامه X431 و بازخورد کلیک کنید

گام 2:

پس از وارد کردن بازخورد، می توانید آخرین 20 پرونده تشخیصی را در این صفحه پیدا کنید

گام 3:

را انتخاب کنید راه اندازی X431 رکورد است که مشکلات و ارائه آن با شرح مشکل دقیق اطلاعات تماس خود را و حتی برخی از تصاویر

تاریخچه: روند بازخورد را نشان می دهد، انجام شده، در حال انجام یا در انتظار است

لیست آفلاین: بازخوردهای ارسال فوری را نشان می دهد، لطفا دوباره بارگیری را انتخاب کنید

مهندس X-431 راه اندازی بازخورد شما را در پشت صحنه می بیند و سعی خواهد کرد که در اسرع وقت به شما کمک کند.
