کد BMW EDC17C50 ISN را با Autel IM608 بخوانید

موفق به خواندن مدل BMW 2017 سری F DDE8 edc17c50 کد ISN در حالت بوت با استفاده از  صندوق Autel MaxiIM IM608  & g نیست.

توجه:  جعبه Autel G  برای برنامه ریزی تمام کلیدهای از دست رفته و خواندن کد BMW ISN با IM608 / IM508 استفاده می شود.

روش:

ماژول ECU موتور را از وسیله نقلیه خارج کرده و محفظه ECU موتور را باز کنید

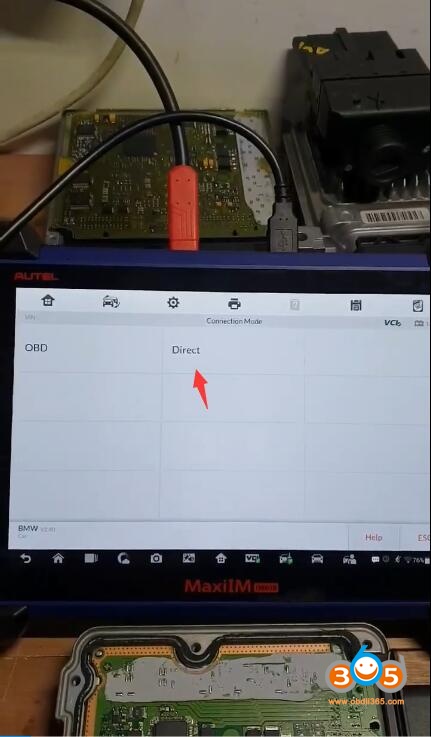

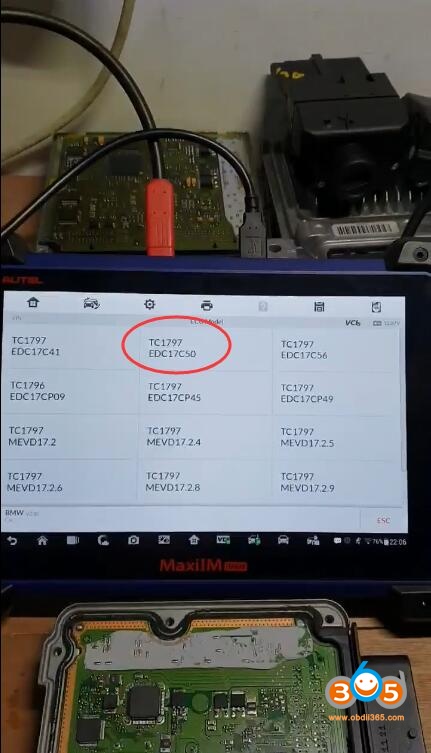

در IM608 ، IMMO-> European-> BMW-> انتخاب سیستم-> موتور-> Direct-> Boot-> F- شاسی-> Bosch-> TC1797 EDC17C50 را انتخاب کنید.

( Autel IM608  EDC17C41، EDC17C56، EDC17CP09، EDC17CP45، EDC17CP49، MEVD17.2، MEVD17.2.4، MEVD17.2.6، MEVD 17.2.6، MEVD 17.2.8، MEVD17.2.9 و غیره ECU های Bosch را بخوانید)

مراحل مراحل عملکرد را به شما نشان می دهد.

نمودار سیم کشی را بررسی کنید و ارتباط خوبی برقرار کنید

نقطه گذاری بوت قسمت تراشه و خط بوت مهار DB15 را در نمودار سیم کشی
اتصال دهید. رابط کاربری ECU موتور را به مهار DB15 وصل کنید مطابق با نقطه گذاری رابط موتور ECU موتور در نمودار سیم کشی
، مهار DB15 را به  G-BOX متصل کنید ، سپس وصل کنید ترمینال P از G-Box به آداپتور ecu J2534. ترمینال 12 DC G-Box را به آداپتور 12V وصل کنید

سپس Read ISN را انتخاب کنید

در حال خواندن داده های حافظه است

ذخیره داده ها

استخراج کد ISN موتور موفقیت آمیز است.

پس از انجام کار ، ماژول ECU موتور را به حالت اولیه خود برگردانید.

انجام شده.
