3 روش برای خواندن تراشه EEPROM با Autel IM508 IM608 XP400

 هنگام خواندن تراشه eeprom با Autel IM508 / IM608 XP400 یا XP400 Pro، چندین روش وجود دارد. در اینجا به درک روش‌های خواندن EEPROM و زمان استفاده از هر رویکرد کمک می‌کنیم.

روش 1: APB103 (گیره EEPROM)
ساده ترین روش برای خواندن داده ها بدون برداشتن گیره است. گیره را می توان مستقیماً بر روی eeprom روی برد اعمال کرد که خواندن آسان بدون اختلال را امکان پذیر می کند.
اگر مطمئن هستید که تراشه به درستی کار می کند و نیازی به بازرسی عمیق تر ندارد، این ایده آل است، به خصوص اگر می دانید که نمی خواهید چیزی را لحیم کاری یا لحیم کاری کنید.

این روش اگرچه آسان است، اما قابل اعتمادترین نیست. گاهی اوقات خواندن خوب در این مورد دشوار است.

روش 2: سوکت EEPROM APA002
روش بعدی سوکت EEPROM است.
این سوکت زمانی استفاده می شود که شما نیاز به خواندن غیر تهاجمی یا نوشتن یک تراشه eeprom دارید که قبلاً از برد مدار آن جدا شده است.
این روش برای تکنسین هایی ایده آل است که ترجیح می دهید از لحیم کاری خودداری کنید و می خواهید اتصال مطمئن ایمن به تراشه eeprom در حین استخراج داده یا برنامه نویسی داشته باشید.
معمولاً از این روش استفاده می کنید زمانی که تراشه eeprom را می توان به راحتی در سوکت قرار داد و امکان برقراری ارتباط داده پایدارتر را فراهم می کند. و سوکت APA002 تضمین می‌کند که هیچ اتصال شلی رخ نمی‌دهد و احتمال خراب شدن داده‌ها را کاهش می‌دهد، به‌ویژه زمانی که با داده‌های حساس حساس مانند اطلاعات ایموبلایزر، تصحیح مسافت پیموده شده یا شبیه‌سازی ماژول سروکار دارید.

روش 3: پوسته آداپتور EPB129 EEPROM
مورد بعدی پوسته آداپتور است.
هنگامی که با یک تراشه eeprom 6 یا 8 پین کار می کنید که باید به طور ایمن برای خواندن یا نوشتن داده ها نصب شود، این روش برای کار با تراشه هایی مفید است که در طول عملیات مانند تعمیرات پیشرفته eeprom به پایداری بیشتری نیاز دارند یا زمانی که تراشه ها به راحتی قابل دسترسی نیستند. با استفاده از سایر گیره ها یا سوکت ها قابل دسترسی است.
علاوه بر این، این روش برای سناریوهایی ایده‌آل است که در آن ترازبندی دقیق و اتصالات امن‌تر لازم است که به جلوگیری از خراب شدن داده‌ها کمک می‌کند و شما از خطاهای خواندن و نوشتن در طول فرآیند برنامه‌نویسی مطلع هستید.

اینها سه رویکرد متفاوت در خواندن eeprom و زمانی هستند که می توانید از آنها استفاده کنید.

www.obdii365.com

راه حل Autel IM508 BMW EWS3 "برنامه نویس متصل نیست".

 مسئله:

من باید کلید EWS3 را با  Autel IM508 و XP400 Pro برنامه ریزی کنم . هیچ راهی برای انجام ews3 وجود ندارد. من همه کارها را انجام داده ام اما همان چیزی را به من می گوید: برنامه نویس متصل نیست (خطای ارتباط). هر راه حلی؟

راه حل:

لطفا دنبال کنید (نیاز به  xp400pro )
1. وارد مسیر BMW EWS3 برنامه نویس شوید تا بخواند و بنویسد.
2. بررسی کنید که آیا پین های برد آداپتور دقیقاً با اسلات EWS3 مطابقت دارند یا خیر.
3. مطابق با دستورالعمل های عملیاتی عمل کنید.
4.
مرحله 1: ابتدا برد تطبیق و ماژول EWS3 را وصل کنید.
مرحله 2: برد و XP400 PRO را وصل کنید.
مرحله 3: اتصال USB XP400 PRO و تبلت.
مرحله 4: منبع تغذیه 12 ولت را به XP400 PRO وصل کنید. توجه داشته باشید که قدرت IM508 باید بیش از 30٪ باشد.
مرحله 5: منو را باز کرده و تابع خواندن را اجرا کنید.
مرحله 6: اگر 12 ولت وصل نباشد و عملکرد مستقیماً اجرا شود، درگاه USB قطع می شود و نمی توان از آن استفاده کرد. در این مورد.
مرحله 7. اگر هنوز با مرحله بالا کار نمی کند. سعی کنید xp400pro را به برنامه نویس رایانه شخصی متصل کنید و عملکردها را انجام دهید.

لطفاً تبلت را مجدداً راه اندازی کنید، درگاه USB فعال است و ارتباط می تواند به طور معمول انجام شود.

اگر باز هم با مراحل بالا کار نمی کنید. سعی کنید xp400pro را به برنامه نویس رایانه شخصی متصل کنید و عملکردها را انجام دهید.

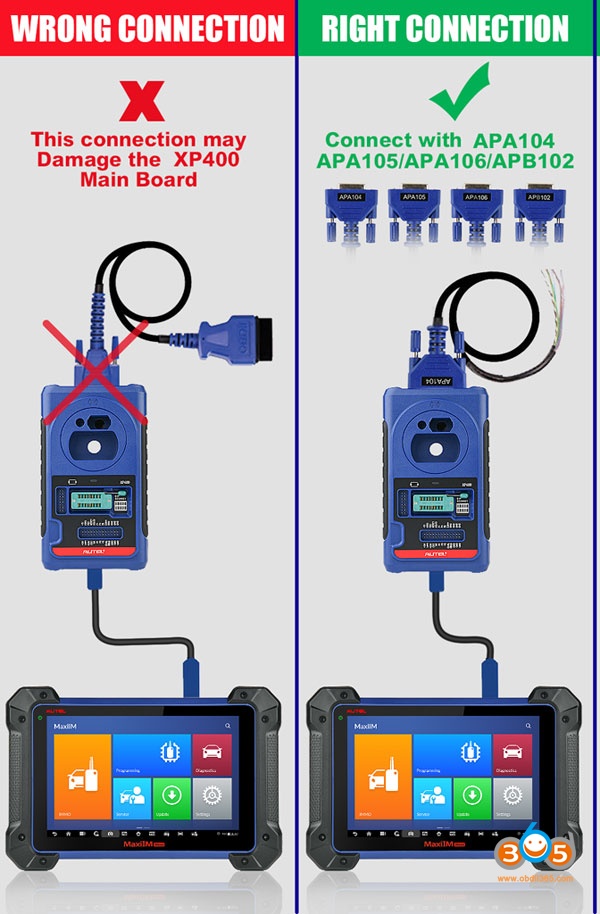

Autel XP400 اتصال به خودرو OBD نمی تواند راه حل کلید را بخواند

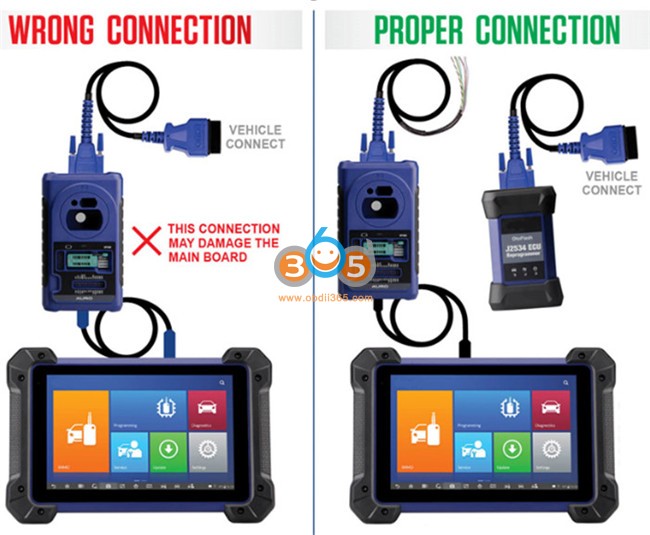

 به ما گفته شده که Autel IM608 XP400 یا XP400 Pro را به OBD خودرو متصل نکنید. در غیر این صورت به xp400 آسیب می رساند.

هنوز هم برخی از کاربران به طور تصادفی xp400 را به OBD خودرو متصل می کنند و xp400 دیگر کلیدها را نمی خواند. آیا فرصتی برای رفع آن وجود دارد؟

راه حل Obdii365.com:

گارانتی تحت آن شرایط پوشش داده نمی شود. از آنجا که برای اتصال از طریق پورت OBD طراحی نشده است، گارانتی را ناتوان می کند.

زمان خرید یک مورد جدید است. گزینه خرید PCB دیگری در XP400 یا خرید یک PCB کاملاً جدید است. یک xp400 pro جدید  دریافت کنید.

با این حال، برخی از کارشناسان یک راه حل DIY کار کرده اند. فقط برای به اشتراک گذاشتن اهداف. شما در معرض خطر هستید.

آنها پس از انجام اتصال obd دستگاه های سوخته خود را تعمیر کرده اند.

آن را بیرون بیاور و سرباز سوار شو. این کامپوننت (pcf7991) را تغییر دهید و دوباره کار خواهد کرد.   این تراشه را می توان در جعبه Opel immo پیدا کرد.

به هر حال بهتر است و از انجام مجدد آن محافظت می کند. شما نمی توانید اینطور اشتباه کنید.

Autel XP400 نمی تواند هیچ راه حل اصلی برای تراشه ها را بخواند

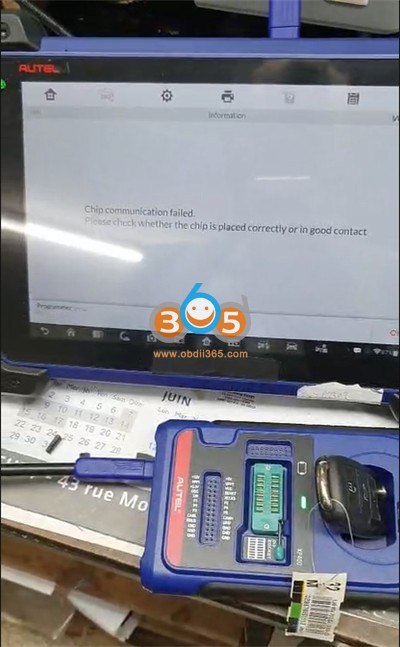

 گاهی اوقات ،  Autel IM608 با برنامه نویس XP400 / XP400 Pro قادر به خواندن انواع تراشه های کلیدی مانند ID46 ، 47 ، 48 ، 49 ، AES و 5C و غیره نیست ، و نشان می دهد "ارتباط تراشه شکست خورده است. لطفا بررسی کنید که آیا تراشه به درستی قرار گرفته یا در تماس خوب است "(شکل را در زیر ببینید). راه حل را از مهندس Obdii365.com بررسی کنید.

راه حل:

1. بررسی کنید که آیا رابط و کابل USB عادی است ، به منوی "Programmer" در رایانه لوحی Autel IM608 رفته و اطلاعات نسخه برنامه نویس و شماره سری دستگاه را ارائه دهید.

مرحله 1: اطمینان حاصل کنید که برنامه نویس را به رابط OBD وسیله نقلیه متصل نکرده اید.

مرحله 2: بررسی کنید آیا از کابل USB مناسب برای اتصال دستگاه به برنامه نویس XP400 استفاده کرده اید.

مرحله 3: برای بررسی عملکرد برنامه نویس ، به منوی "Programmer" بروید.

2. لطفاً نرم افزار V2.61 programmer نسخه PC مستقیم را بارگیری کنید یا به وب سایت رسمی Autel بروید تا بارگیری کرده و بررسی کنید که آیا می تواند با موفقیت بخواند.

http://download1.auteltech.net/Download/PCSuite/PCProgrammer/V2.61/Setup.exe

روش خاص شما می توانید به موارد زیر مراجعه کنید.

https://www.obdii365.com/upload/service/20072315955556392862.pdf

از کجا می توان نرم افزار autel xp400 را بارگیری کرد

https://www.obdii365.com/service/download-and-instal-autel-xp400-software.html

یادداشت ها:  نرم افزار برنامه نویس برای XP200 ، XP400 و  XP400Pro اعمال می شود .

نرم افزار به طور خودکار برای برنامه نویس تنظیم می شود.

لطفا با مهربانی توجه کنید:

اگر اتصال برنامه نویس نمی تواند هر دو کلید را با PC و تبلت شناسایی کند.

لطفاً توضیح دهید که چگونه برنامه نویس پس از چه عملیاتی کار خود را متوقف می کند؟ و اگر همه روش های بالا آزمایش شده و هنوز جواب نمی دهند ، برای تعمیر به کارخانه احتیاج دارد.

https://www.obdii365.com/service/solve-autel-xp400- نمی توان هر نوع نوع از چیپ های کلید را خواند. html

پاک کردن اطلاعات تصادف Toyota Avanza 2017 SRS توسط Autel XP400

این یک ماژول کیسه هوا Toyota Avanza 2017 با Renesas R5F2154 MCU است

داده ها توسط برنامه نویس autel im608 xp400 را با موفقیت بخوانید .

تراشه را انتخاب کنید سپس autel به شما نمودار سیم کشی می دهد.

موفقیت داده های خرابی پاک کردن ماژول SRS.

پاک کردن اطلاعات تصادف Toyota Avanza 2017 SRS توسط Autel XP400

این یک ماژول کیسه هوا Toyota Avanza 2017 با Renesas R5F2154 MCU است

داده ها توسط برنامه نویس autel im608 xp400 را با موفقیت بخوانید .

تراشه را انتخاب کنید سپس autel به شما نمودار سیم کشی می دهد.

موفقیت داده های خرابی پاک کردن ماژول SRS.

Autel XP400 و برنامه VVDI2 BMW CAS3 + کلید فروشنده

 برنامه نویس تراشه XP400 به راحتی می توانید تراشه را خواندن و نوشتن ، کلید خواندن و نوشتن در رایانه شخصی انجام دهید. مثال نمایشی در خواندن CAS3 + EEPROM با Autel XP400 و نوشتن کلید با برنامه نویس کلید Xhorse VVDI2 است.

مرحله 1: CAS3 + EEPROM را با XP400 بخوانید

نرم افزار XP400 را در PC بارگیری کنید

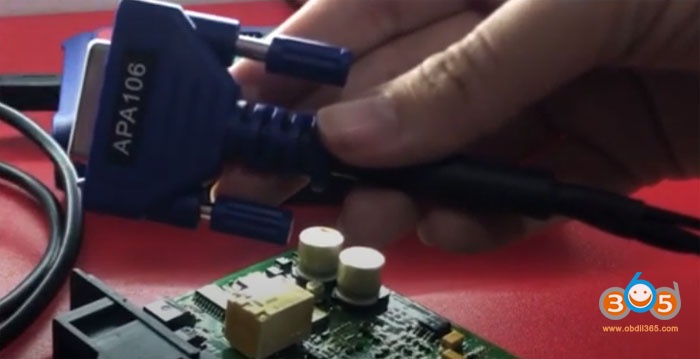

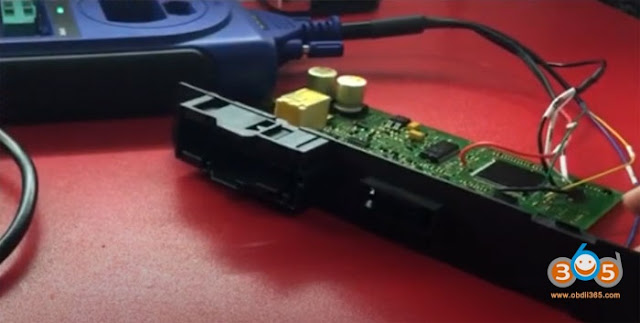

ماژول CAS3 + را حذف کنید ، CAS3 + را با برنامه نویس XP400 از طریق آداپتور APA106 به دنبال نمودار سیم کشی وصل کنید

در نرم افزار XP400 ، عملکرد Chip را انتخاب کنید -> 03-IMMO-> BMW-> CAS3 + 0L15Y EEPROM ، OK را فشار دهید

EERPOM را بخوانید و dump را ذخیره کنید

مرحله 2: کلید فروشنده را با VVDI2 بسازید

در عملکرد برنامه نویسی Transponder Xhorse VVDI2 ، Euro-> BMW-> CAS3 + (0L15Y ، 0M23S) را انتخاب کنید.

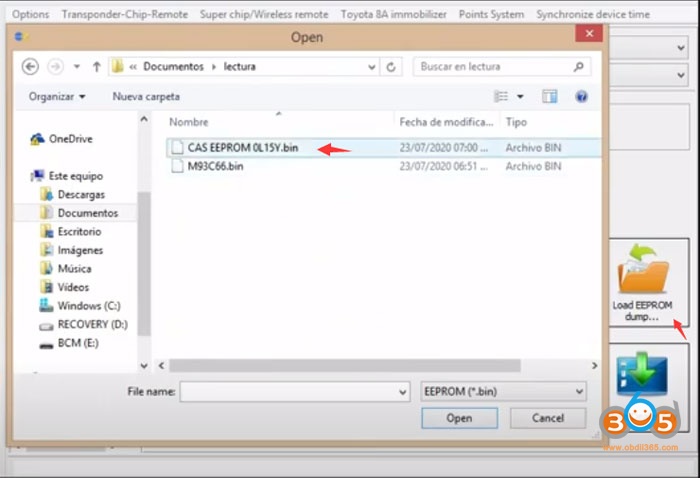

روگرفت EEPROM بارگیری شده توسط XP400 را بارگیری کنید

یک تراشه سوپر vvdi XT27 را در سیم پیچ vvdi2 قرار دهید

موقعیت کلید استفاده نشده را انتخاب کرده و کلید فروشنده را فشار دهید

نوع تراشه فوق العاده VVDI را انتخاب کنید و برای ادامه ، OK را فشار دهید

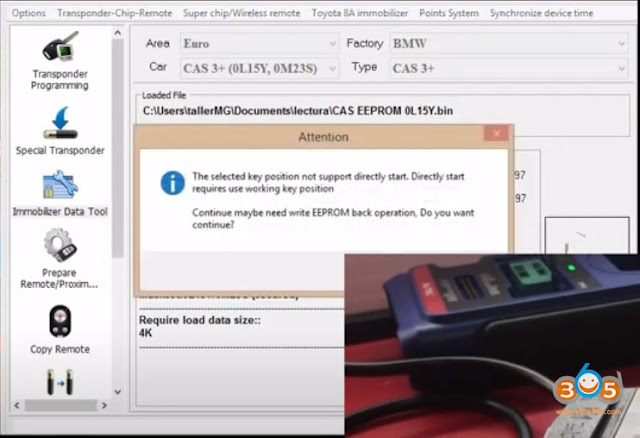

موقعیت اصلی انتخاب شده پشتیبانی نمی کند به طور مستقیم شروع می شود. برای ادامه نیاز EEPROM را دوباره بنویسید. برای ادامه ، بله را فشار دهید.

بله را فشار دهید

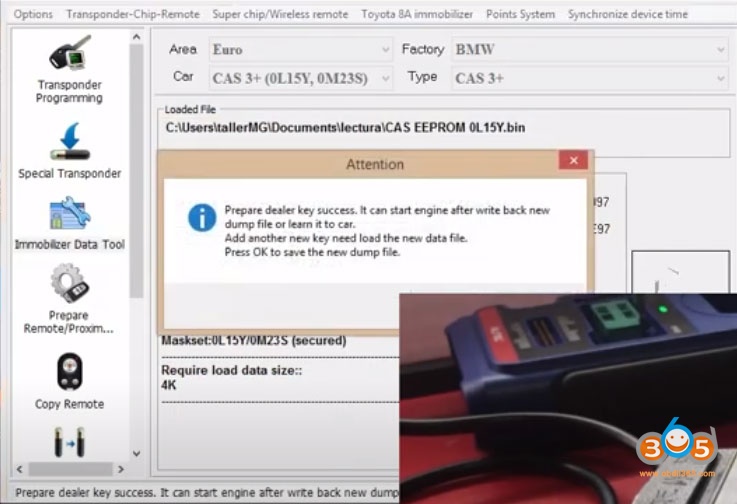

موفقیت اصلی فروشنده را آماده کنید. این می تواند موتور را پس از نوشتن پرونده زباله جدید یا شروع به کار با ماشین شروع کند.

داده جدید ریخته گری کلید را ذخیره کنید.

مرحله 3: داده ها را با XP400 بنویسید

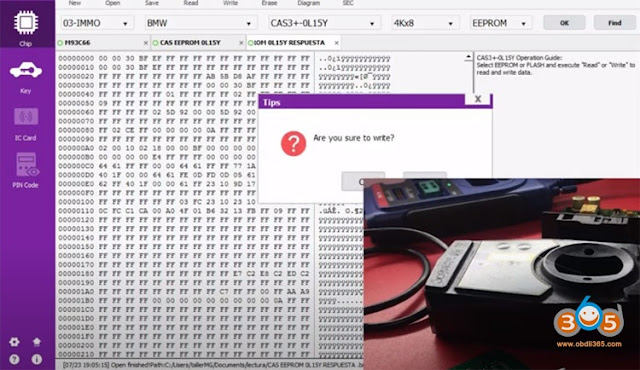

نرم افزار Autel XP400 را اجرا کنید ، داده های جدید ریخته گری را باز کرده و نوشتن را  فشار دهید

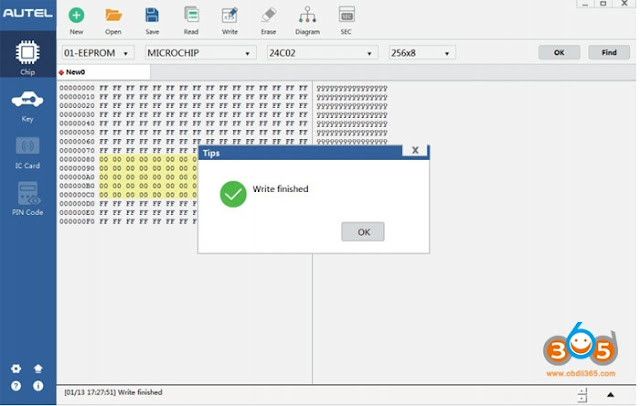

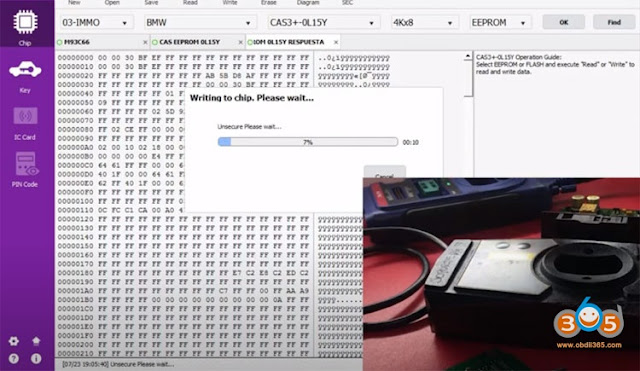

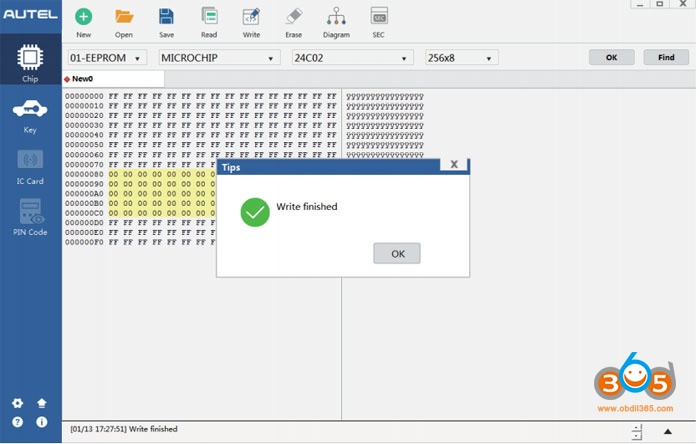

EEPROM را به پایان رسید بنویسید.

اکنون کلید می تواند موتور را شروع کند.

ماژول CAS3 + را به وسیله نقلیه نصب کنید.

کلید جدید را تست کنید.

انجام شده.

www.obdii365.com

نرم افزار Autel XP400 را بارگیری ، نصب و به روز کنید

سؤال قبل از شروع:

نرم افزار Autel XP400 از  کجا یا چگونه می توانم آن را بارگیری کنم؟

راه حل:

I. دانلود نرم افزار ATProgrammer XP400

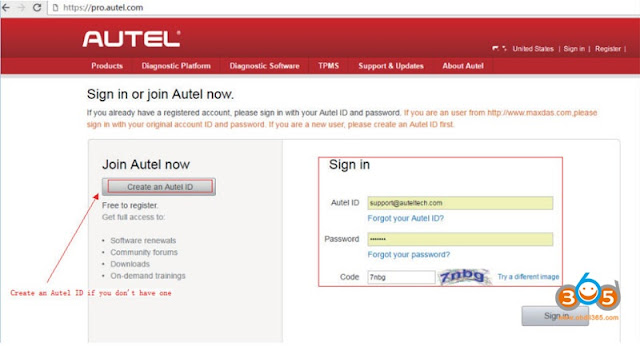

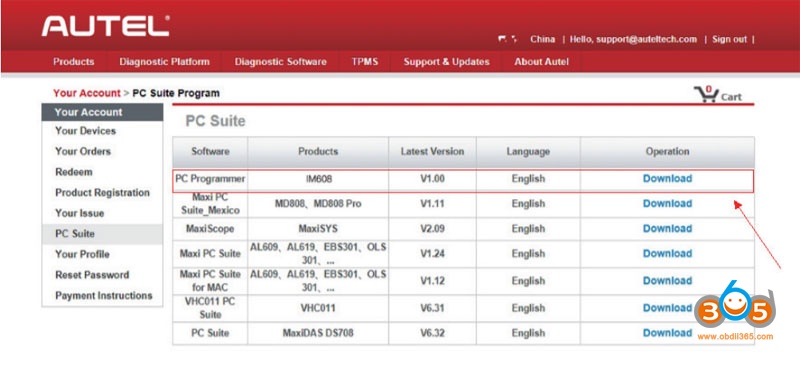

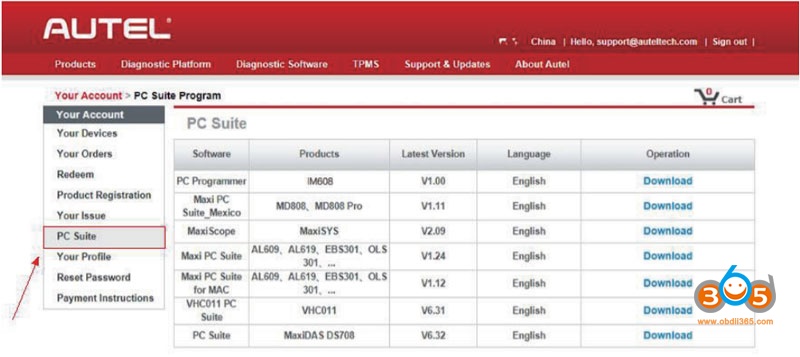

به وب سایت محصول Autel http://pro.autel.com بروید و در صفحه ورود به سیستم کاربر فعلی با شناسه ثبت شده Autel وارد شوید

[PC Suite] را انتخاب کنید.

[برنامه نویس کامپیوتر] را انتخاب کنید.

[بارگیری] را انتخاب کنید.

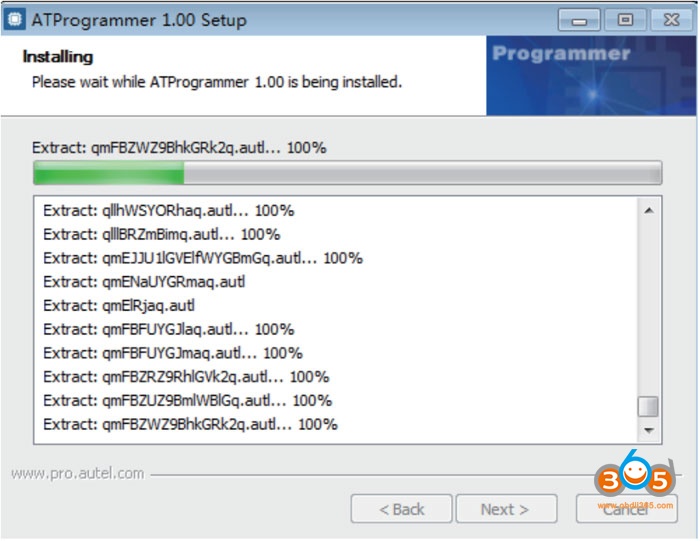

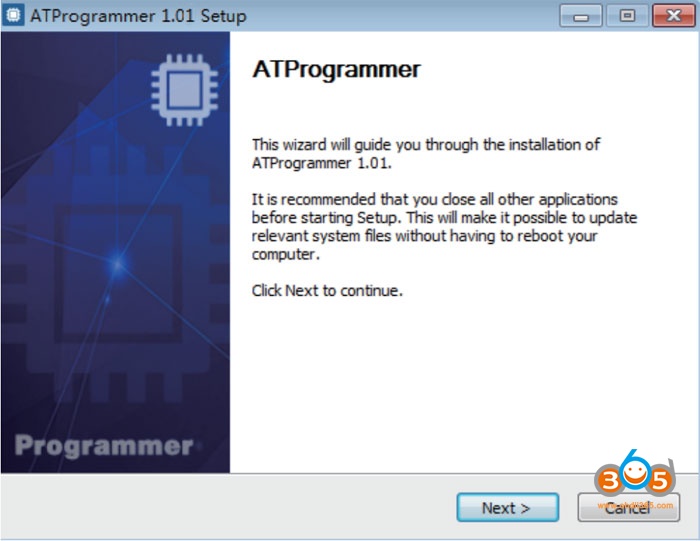

پس از اتمام موفقیت آمیز بارگیری ، بسته نصب را باز کنید و دستورالعمل نصب نرم افزار ATProgrammer را دنبال کنید.

توافق نامه مجوز را بپذیرید

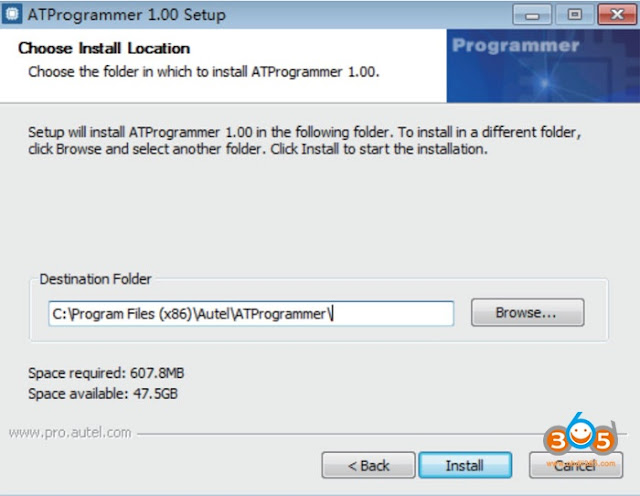

محل پوشه مقصد را برای نصب انتخاب کنید

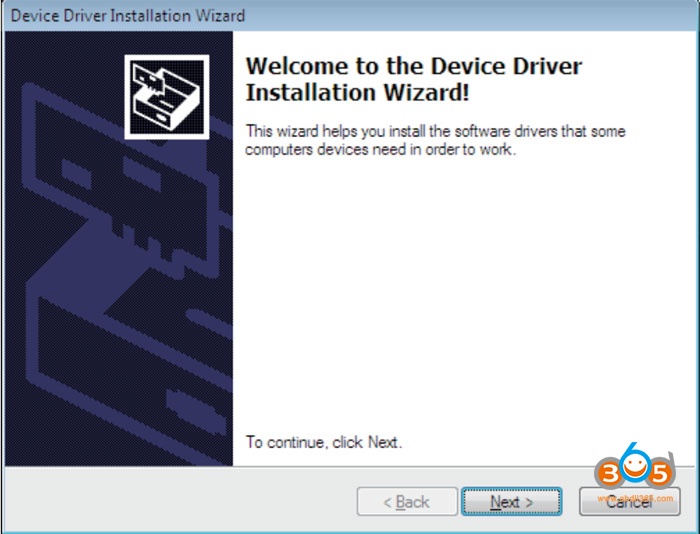

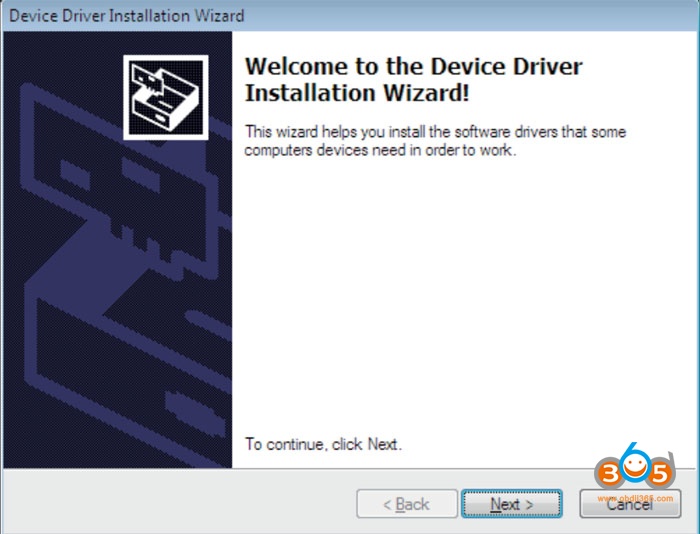

برای نصب جادوگر نصب درایور دستگاه ، دستورالعمل ها را دنبال کنید.

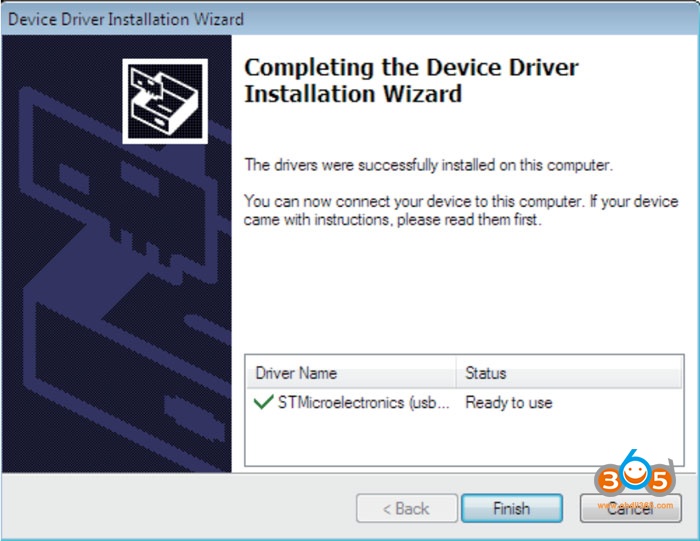

نصب درایور دستگاه به پایان رسیده است.

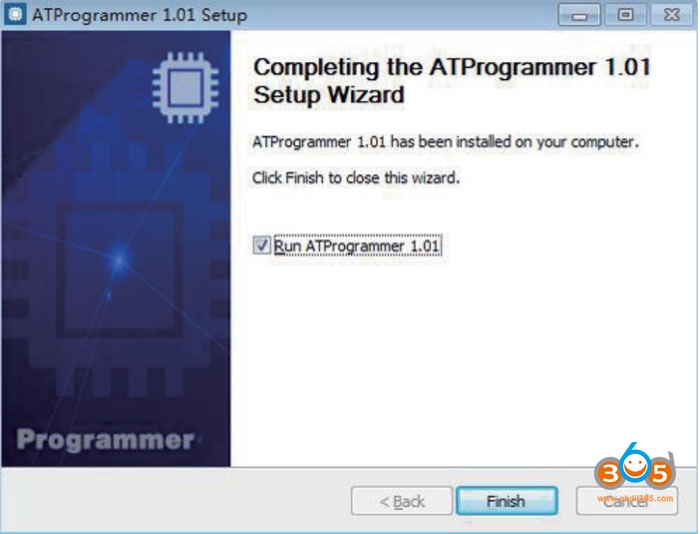

نصب نرم افزار ATProgrammer به پایان رسیده است.

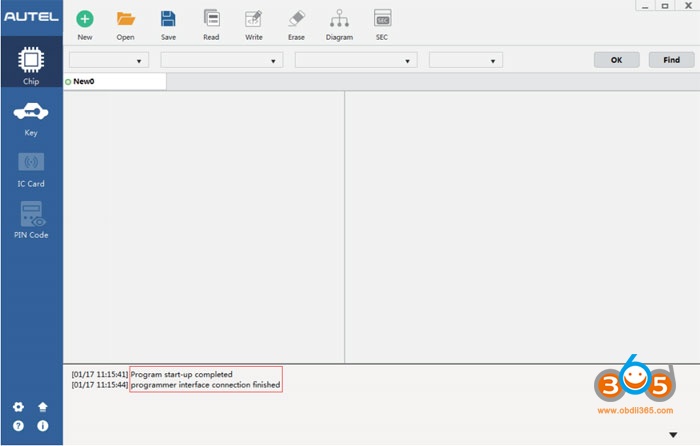

نرم افزار Autel XP400 با موفقیت شروع شده و برنامه نویس با موفقیت متصل شده است.

پس از نصب برنامه ATProgrammer ، اگر نسخه جدیدی از نرم افزار ATProgrammer موجود است ، می توانید بر روی آیکون ارتقاء در گوشه پایین سمت چپ کلیک کنید تا بروزرسانی شود

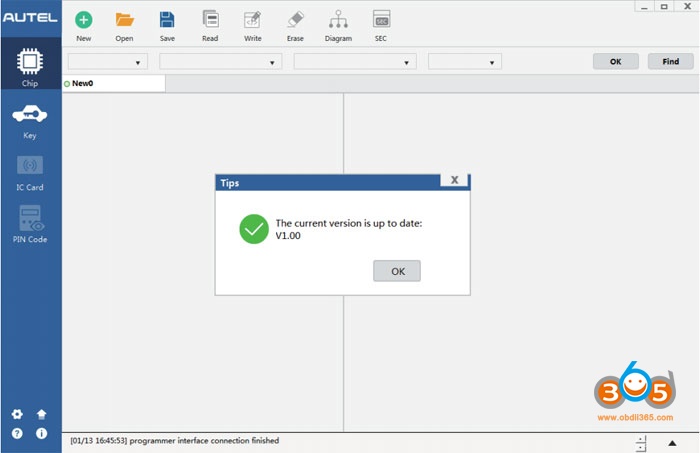

نکاتی که نسخه فعلی به روز است در صورت جدیدترین نسخه نمایش داده می شود. در صورت موجود بودن نسخه جدید ، از بروزرسانی درخواست می شود.

دوم نرم افزار و سیستم عامل Autel XP400 را به روز کنید

نرم افزار و سیستم عامل XP400 از طریق نرم افزار ATProgrammer به طور خودکار قابل ارتقاء هستند.

مراحل خاص به شرح زیر است:

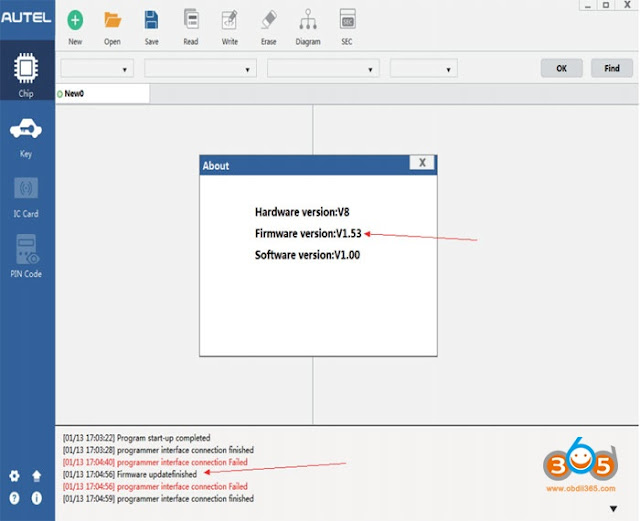

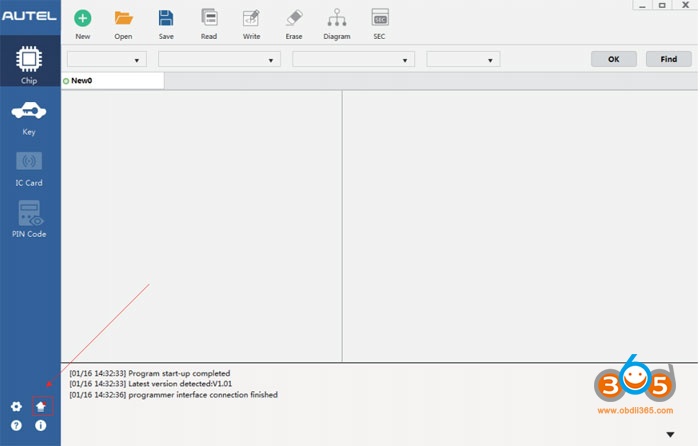

نماد ارتقا را در گوشه پایین سمت چپ انتخاب کنید.

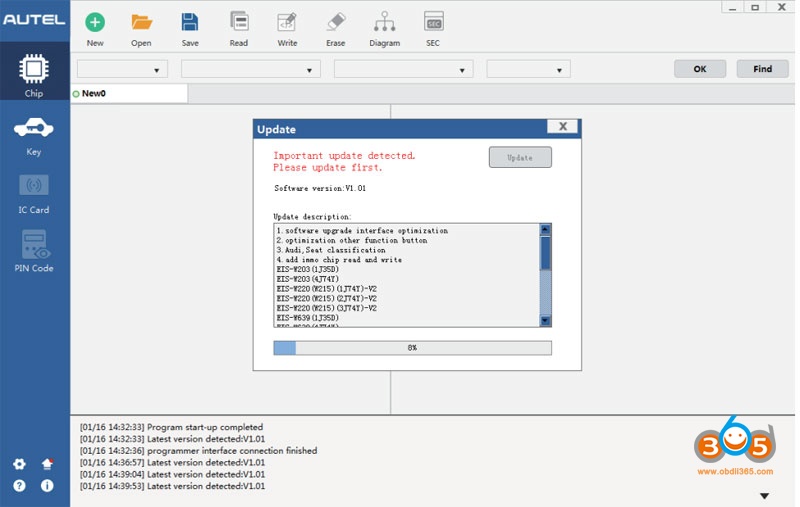

این نرم افزار به طور خودکار آخرین نسخه را تشخیص داده و بر روی [بروزرسانی] کلیک می کند تا به روز شود.

روند ارتقا ممکن است کند باشد. لطفا صبور باشید و نرم افزار را ببندید!

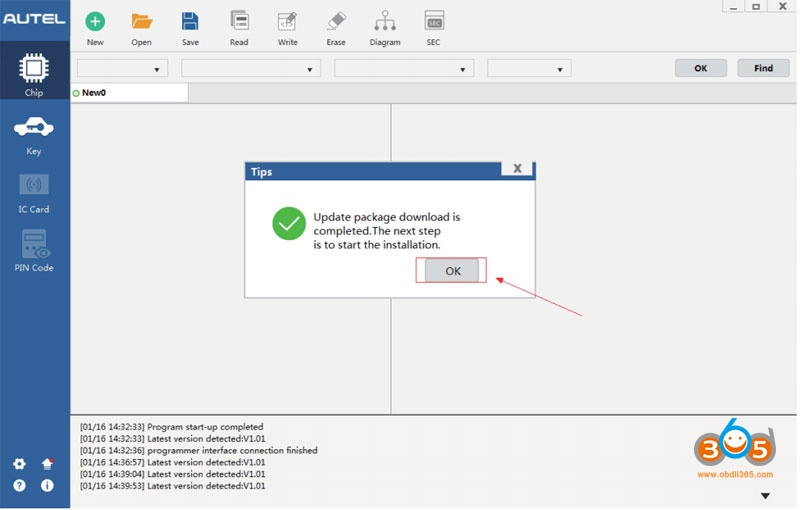

بارگیری به روزرسانی بسته به پایان رسید [OK] را کلیک کنید و گزینه های نصب نرم افزار را دنبال کنید.

ATProgrammer روی رایانه شما نصب شده است. XP400 را از طریق USB به رایانه متصل کنید و ATProgrammer را باز کنید.

سیستم عامل شناسایی شده باید ارتقا یابد. برای ارتقا روی [OK] کلیک کنید. (توجه: لطفاً در هنگام بروزرسانی سیستم عامل خاموش نشوید!)

نکاتی که نسخه جدید نرم افزار فعلی به روز شده است ، پس از بروزرسانی سیستم عامل نمایش داده می شود! به روزرسانی به پایان رسیده است

III.  مقدمه عملکرد نرم افزار  Autel XP400

• تراشه MCU / EEPROM خواندن / نوشتن
• ECU خواندن / نوشتن
• تراشه رمزگذاری شده MC9S12 خواندن / نوشتن
• خواندن / نوشتن کلید
• خواندن / نوشتن کلید مادون قرمز مرسدس
• پیدا کردن فرکانس کنترل
• کارت خواندن / نوشتن کارت IC

رابط نرم افزار ATProgrammer

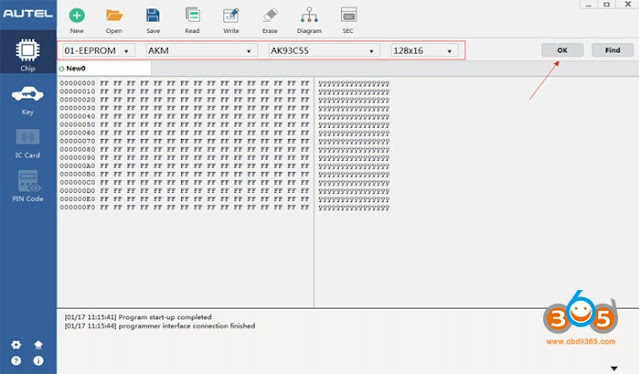

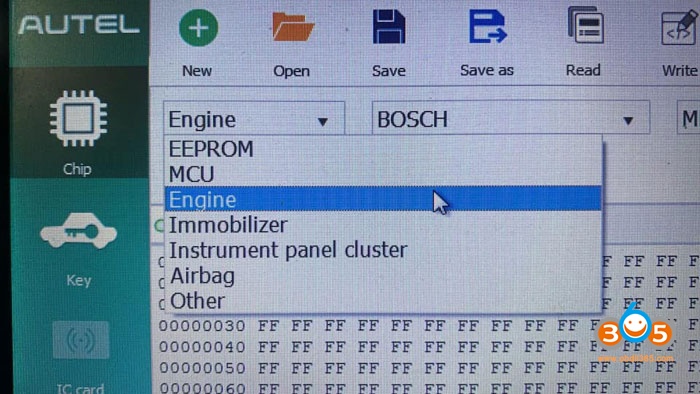

تراشه را بخوانید

بررسی کنید:  لیست تراشه های آداپتور Autel XP400

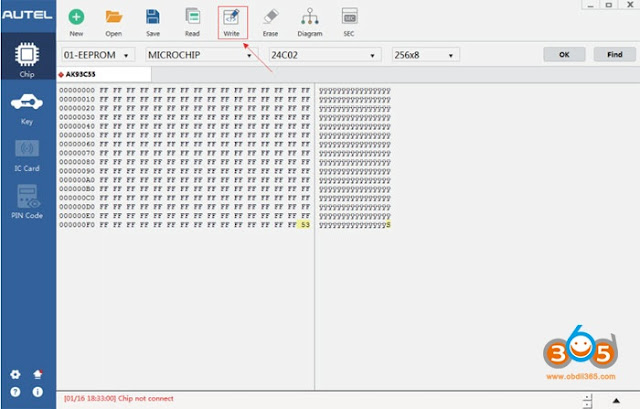

تراشه را بنویسید

نمودار:

برای مشاهده نمودارهای مربوطه ، مدل های تراشه را انتخاب کنید.

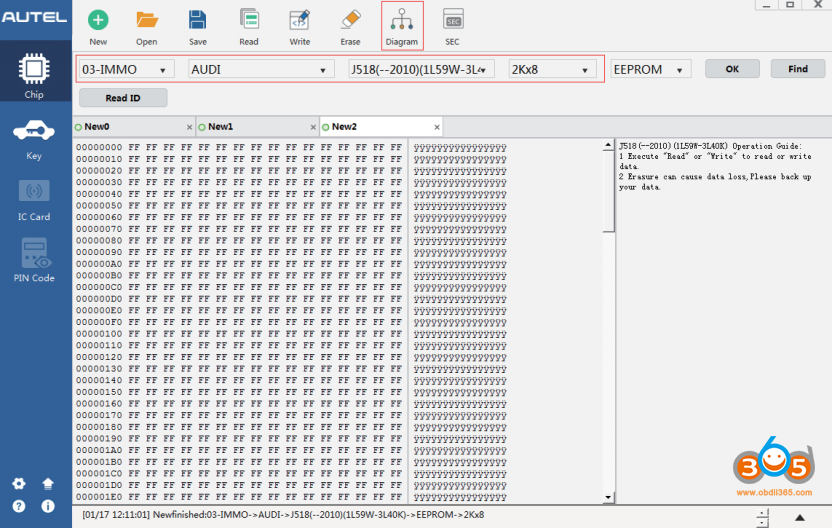

1) نمودار EEPROM

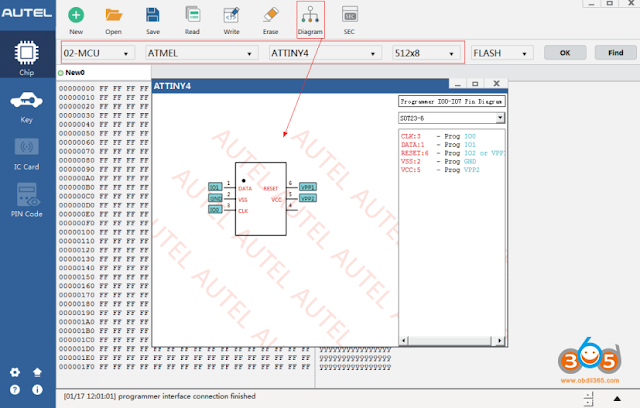

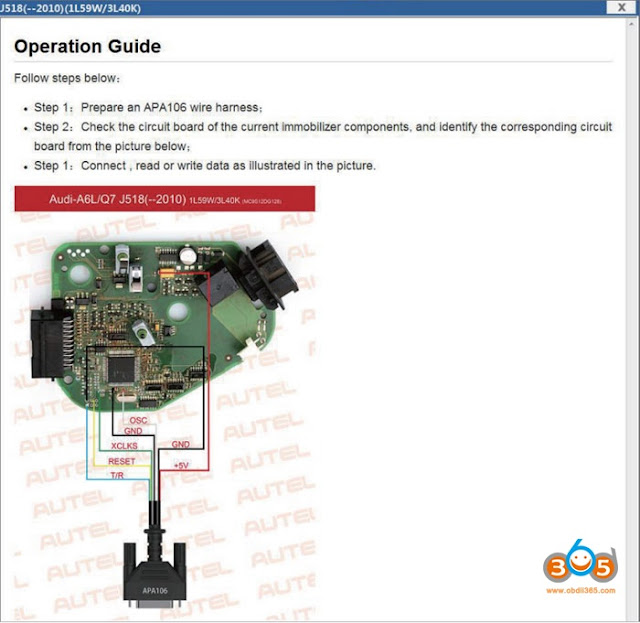

2) نمودار MCU (برای مشاهده ، می توانید روی [برنامه نویس IO0-IO7 پین نمودار] کلیک کنید.)

3) نمودار IMMO (نمودار Immobilizer را می توان با دو بار بزرگ یا چرخش داد.)

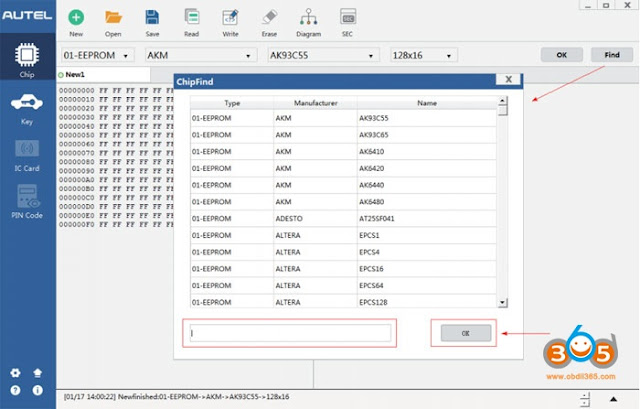

تراشه را پیدا کنید

به طور دستی مدل تراشه را وارد کنید تا به طور خودکار نوع تراشه ، سازنده و نام آن را پیدا کنید.

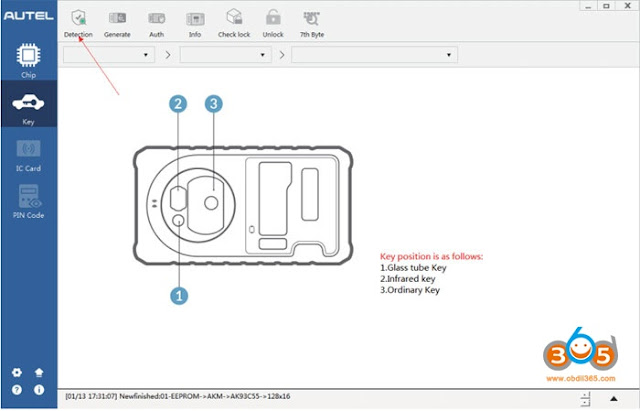

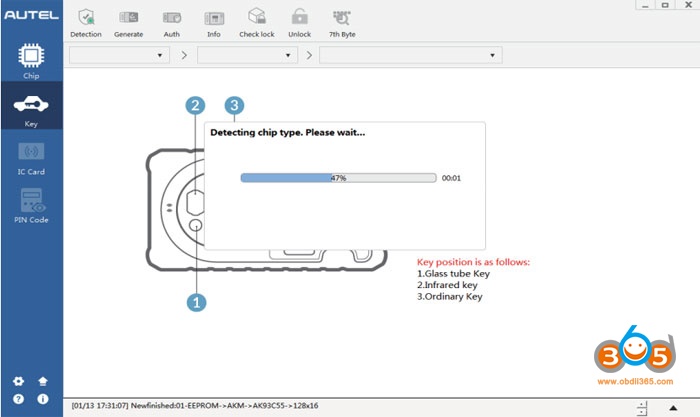

کلید تشخیص

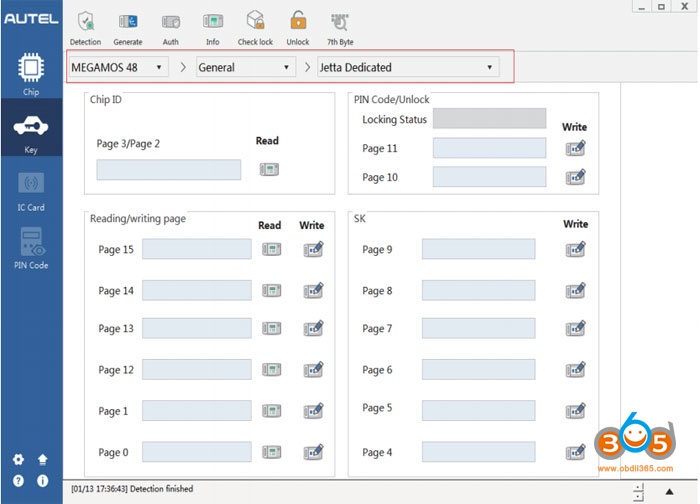

اگر نوع کلید ناشناخته است ، می توانید تشخیص خودکار را برای انواع کلید انتخاب کنید. سایر انواع عملکردهای اصلی باید به صورت دستی انتخاب شوند.

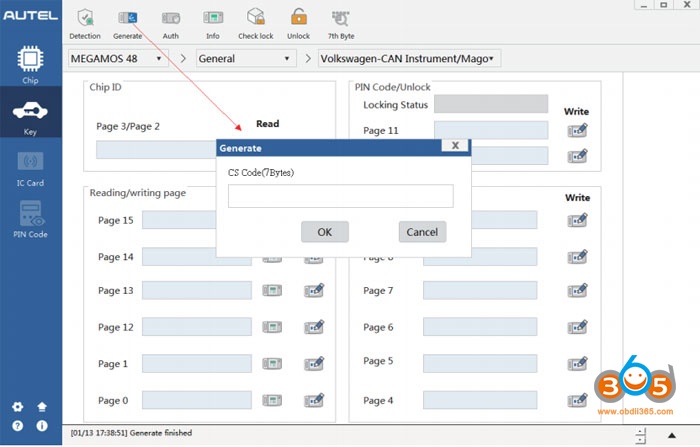

کلید تولید کنید

نوع تراشه ای را انتخاب کنید که از نسل پشتیبانی می کند و بایت دستی را برای تولید وارد کنید.

تراشه را باز کنید

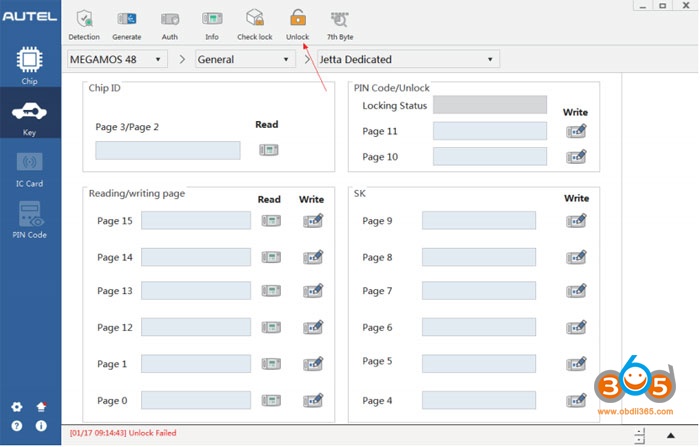

: نوع تراشه ای را که از باز کردن قفل پشتیبانی می کند ، انتخاب کنید.

سایر عملکردها

تنظیمات زبان

در باره

کمک

بررسی:   کتابچه راهنمای کاربر برنامه نویس Autel XP400

چهارم Autel XP400 سوالات متداول درباره برنامه نویسان

س:  نرم افزار Autel XP400 را از کجا بارگیری کنید؟

پاسخ:  قسمت 1 را در بالا مشاهده کنید.

س:  آیا xp400 نیز قرائت های متداول را که UPA انجام می دهد ، انجام می دهد؟

پاسخ:  بله

س:  با این خوانش ها کلیدها را تولید می کنید ، نه؟

پاسخ:   بله ، شما می توانید با داده های زباله خوانده شده توسط xp400 ، کلید ایجاد کنید.

س:  آیا نشانه مصرف می کند؟ چند نشانه؟

پاسخ:  نه ، نشانه مصرفی نیست.

س:  XP400 آیا با MaxiSys Pro سازگار است؟ من MaxiSys Pro را خریدم ، اما اکنون باید  MaxiIM IM608 را بخرم ، سوال من این است که آیا باید به همه بسته های MaxiIM IM608 یا فقط برنامه نویس کلید XP400 نیاز داشته باشم و این با maxisys pro سازگار است؟

پاسخ:   MaxiSys Pro نرم افزاری بیحرکت کننده ای ندارد که حتی از برنامه نویسی کلید XP400 نیز استفاده کند ، چه رسد به دستورالعمل های مرحله به مرحله برای استفاده از آن.
XP400 در حال حاضر با سیستم عامل های MaxiSys سازگار نیست.
شما فکر می کنید که حداقل می توانید یک برنامه افزودنی مقرون به صرفه را در   برنامه نرم افزار IM508 برای MaxiSys با برنامه نویس XP400 خریداری کنید تا توانایی بیحرکت کننده ابزارها را تقویت کند.

س:  آیا Im508 می تواند کلید مرسدس را انجام دهد؟ obd؟ من  G-  box2 و XP400 گرفتم؟
W204 و W212 من سعی کردم وقتی کلید تمام شود ، وقتی کلید پیدا نشد ، نتوانید رمز عبور پیدا کنید ، به ELV و فیوز 47 وصل شوید. من از G-box و XP400 استفاده کردم.
آیا IM508 می تواند آن اتومبیل ها را انجام دهد؟ یا IM508 نمی توان کلیدهای مرسدس را انجام داد؟
پاسخ:   بله IM508 و XP400 می توانند W212 را انجام دهند. راهنمای ویدیوی YouTube را جستجو کنید.

س:  اگر MS908S قادر است با J2534 و xp400 برنامه نویسی کند؟

پاسخ:
XP400 یک برنامه نویس کلیدی یا ابزار استخراج کننده PIN است که در رابطه با IM608 / IM508 استفاده می شود. IM608 هنگامی که شما نیاز به استفاده از XP400 دارید به شما خواهد گفت و باید دستورالعمل هایی را برای انجام کارها انجام دهید. یک نرم افزار MS908S متفاوت است و فاقد برنامه نویسی کلیدی و قابلیت PIN کشیدن IM608 است و برای XP400 فاقد دستورالعمل است ، و متأسفانه قرار نیست به سادگی با وصل کردن XP400 به MS908S تبدیل به IM608 شوید.

س:  آیا می توانید از XP400 با MK908P استفاده کنید؟
پاسخ:  نه

س:  تفاوت IM608 با XP400 و  IM508 با XP400 چیست؟

پاسخ:  مقایسه جدول زیر را بررسی کنید:

س:  چگونه XP400 را با IM608 وصل کنیم؟ آیا نمودار اتصال دارید؟

پاسخ:  xp400 را با آداپتورهای APA و انتهای دیگر به میزبان IM608 وصل کنید. تصویر زیر را بررسی کنید:

س:  من im608 و xp400 دارم. xp400 اطلاعات کلیدی یا فرکانس 6 کلید تولید کنندگان مختلف را نمی خواند. فورد ، مرسدس ، VW ، BMW. نتوانسته ام فراتر از آن آزمایش کند. هر ایده؟

آ:

1. نرم افزار XP400 خیلی قدیمی است. یک بروزرسانی را اجرا کنید: آخرین نسخه V2.51 فعلی. قسمت 2 را ببینید.

2. برای اتصال به IM608 پورت USB دیگری را تغییر دهید (میزبان IM608 دارای 2 پورت USB)

3. XP400 را با IM608 صحیح تصحیح کنید. XP400 را با وسیله نقلیه به طور مستقیم متصل نکنید و در غیر این صورت خسارت وارد خواهید کرد.

4. اگر همه بدون مشکل بررسی شده اند ، XP400 S / N را برای تعمیر / تعویض ارسال کنید.

به روز رسانی ادامه دهید ...

https://www.obdii365.com/service/download-and-install-autel-xp400-software.html

دفترچه راهنمای کاربر برنامه نویس Autel XP400

آداپتور XP400 چیست؟

برنامه  نویس کلید و تراشه XP400  مخصوص خواندن داده های ترانسپوندر (از جمله کلید هوشمند مادون قرمز مرسدس بنز) ، کلون و تولید کلیدهای اختصاصی ، خواندن / نوشتن داده های EEPROM روی صفحه و خواندن و نوشتن MCU های Freescale 9S12 است. با کار با   ابزار تشخیصی Autel MaxiIM IM608 و رایانه شخصی که هر دو با نرم افزار برنامه نویس بارگذاری شده اند ، XP400 می تواند داده های فرستنده فرستنده را به سرعت و با دقت بخواند و بنویسد.

مورد	شرح
دمای کارکرد	-10 ℃ 60 ℃ (14 ℉ 140 ℉)
دمای ذخیره سازی	-20 ~ 60 ℃ (-4 ~ 140 ℉)
بندر	مینی USB ، VGA_DB15
ولتاژ ورودی	5 VDC
جریان عملیاتی	<250 میلی آمپر
مصرف حداکثر	1 W
ابعاد دستگاه (L * W * H)	130 میلی متر * 68 میلی متر * 28 میلی متر
ابعاد بسته بندی (L * W * H)	201 mm * 167 mm * 75 mm
وزن خالص	466 گرم

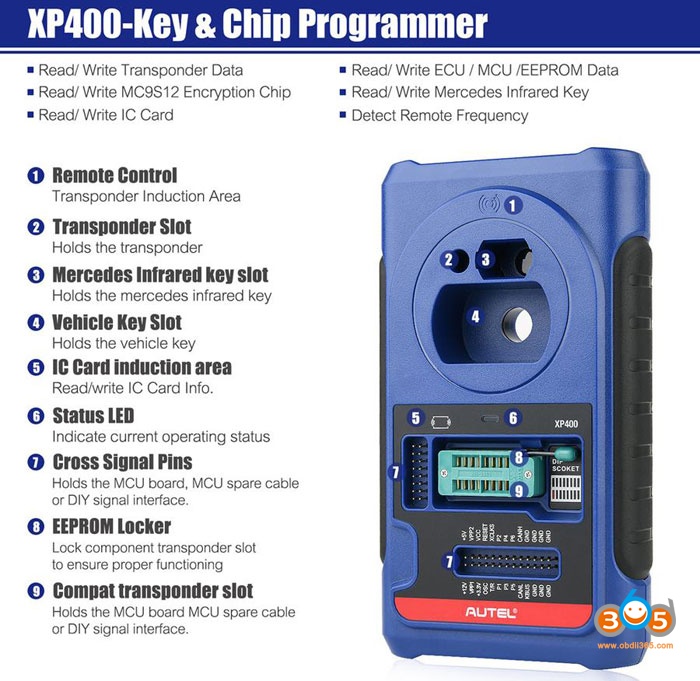

درگاه و اسلات در XP400 مورد استفاده برای چیست؟

1. درگاه DC - توان 12 ولت DC را تأمین می کند
2. درگاه USB - برقراری ارتباط داده و برق 5 ولت DC را فراهم می کند
3. DB 26-Pin Port - با کابل مادون قرمز مرسدس بنز ، کابل کلید وسیله نقلیه ، کابل ECU ، کابل MCU ، MC9S12 وصل می شوید
4. Cross Signal Pins - دارای برد MCU ، کابل یدکی MCU یا سیگنال DIY است
5. منطقه القایی کارت IC
6. شکاف کلید وسیله نقلیه - وسیله نقلیه را نگه می دارد
7. شکاف Transponder - نگه می دارد
8. منطقه القایی انتقال دهنده کنترل از راه دور
9. شکاف کلید مادون قرمز مرسدس - مرسدس مادون قرمز را نگه می دارد
10. وضعیت LED - عملکرد فعلی را نشان می دهد
11. Locker - برای اطمینان از صحیح بودن شکاف مبدل مؤلفه EEPROM
12. شکاف Transponder کامپوننت EEPROM - نگهدارنده پلاگین EEPROM یا EEPROM

با جزئیات ...

1. درگاه DC

پورت DC برای تهیه منبع تغذیه 12 ولت برای XP400 استفاده می شود.

2. پورت USB

درگاه USB Type B ارتباطات داده و منبع تغذیه را برای دستگاه های دستی ، رایانه شخصی و XP400 فراهم می کند.

3. بندر DB 26-Pin

پنج مؤلفه می توانند به این درگاه وصل شوند:

کابل مادون قرمز مرسدس

APA102 - کابل مسابقه از راه دور (اختیاری)

کابل APA104 - ECU

کابل APA105– MCU

کابل APA106 - MC9S12

1. APA102  - کابل مسابقه از راه دور (اختیاری)

نه	رنگ	تعریف	پین با DB26 مطابقت دارد	توجه داشته باشید
1	سرخ	VCC5V	16
2	سیاه	GND	3/10/25
3	آبی و سفید	REMOTE_MISO	14
4	خاکستری و سفید	REMOTE_MOSI	5

5	قهوه ای و سفید	REMOTE_CLK	23
6	سبز و سفید	REMOTE_RX_C S	15

1. کابل APA104  - ECU

نه	رنگ	تعریف	پین با DB26 مطابقت دارد	توجه داشته باشید
1	سرخ	VCC12V	7
2	سیاه	GND	25
3	سبز	IGN	/
4	نارنجی	CANL	8
5	آبی	می تونم	17
6	رنگ قهوه ای	BOOTM	/
7	رنگ زرد	ک	18
8	سفید	LIN	26

III. APA105  - کابل MCU

نه	رنگ	تعریف	پین با DB26 مطابقت دارد	توجه داشته باشید
1	قرمز و سفید	VPP1	20
2	قرمز و سیاه	VPP2	12
3	قرمز و زرد	+ 12 ولت	7
4	قرمز و آبی	VPPR	/

5	سیاه	GND	25
6	سفید	S1	14
7	رنگ قهوه ای	S2	5
8	خاکستری	S3	23
9	آبی	S4	11
10	سرخ	S5	21
11	نارنجی	S6	13
12	رنگ بنفش	S7	4
13	رنگ زرد	S8	19
14	سبز	S9	2
15	سیاه	GND	10	پیچ خورده
16	سفید	OSC	1	پیچ خورده

1. APA106  - کابل MC9S12

نه	رنگ	تعریف	پین با DB26 مطابقت دارد	توجه داشته باشید
1	سرخ	+ 5 ولت	16
2	سیاه	GND	25
3	سبز	XCLKS	2
4	آبی	T / R	11
5	رنگ زرد	بازنشانی	19
6	سیاه	GND	10	پیچ خورده

7

سفید

OSC

1

پیچ خورده

4. پین سیگنال متقاطع

پین سیگنال Cross-شکل برای قرار دادن برد MCU ، کابل یدکی MCU یا کابل سیگنال DIY برای خواندن یا نوشتن تراشه های MCU و ECU استفاده می شود.

5. منطقه القایی کارت IC

برای خواندن و نوشتن اطلاعات کارت IC استفاده می شود.

6. شکاف کلید خودرو

برای نگه داشتن کلید وسیله نقلیه برای خواندن یا نوشتن اطلاعات کلید وسیله ای استفاده می شود.

7. شکاف ترانسپوندر

برای نگه داشتن فرستنده برای خواندن یا نوشتن اطلاعات ترانسپوندر استفاده می شود.

8. منطقه القایی انتقال دهنده کنترل از راه دور

برای خواندن و نوشتن اطلاعات کنترل از راه دور کنترل از راه دور استفاده می شود.

9. شکاف کلید مادون قرمز مرسدس

برای نگه داشتن یا نوشتن اطلاعات کلیدی وسیله نقلیه مرسدس از آن برای نگه داشتن کلید مادون قرمز مرسدس استفاده می شود.

10. چراغ وضعیت

شاخص وضعیت وضعیت عملیاتی فعلی XP400 را نشان می دهد. برای توضیحات دقیق به جدول زیر مراجعه کنید.

نشانگر	وضعیت	شرح
بر	سبز روشن	روشن و پیش فرض
	فلش سبز	ارتباطات
	قرمز روشن	خطا

11. قفل

برای قرار دادن تراشه یا سوکت EEPROM برای خواندن یا نوشتن اطلاعات EEPROM استفاده می شود.

12. شکاف Transponder کامپوننت EEPROM

برای نگهدارنده پلاگین EEPROM یا سوکت EEPROM استفاده می شود.

کدام خواننده مورد نیاز برای خواندن / نوشتن با  آداپتور XP400 است ؟

با آداپتور xp400 ، Autel im608 شما قادر به خواندن و نوشتن eeprom است:

نوع تراشه	نام	نوع تراشه	نام
ATMEL	AT24C01	ATMEL	AT24C1024
ATMEL	AT24C02	ATMEL	AT24C128_1.8
ATMEL	AT24C04	ATMEL	AT24C256_1.8
ATMEL	AT24C08	ATMEL	AT24C512_1.8
ATMEL	AT24C16	ATMEL	AT24C01A
ATMEL	AT24C32	ST	ST24x01 / ST25x01
ATMEL	AT24C64	ST	ST24x02 / ST25x02
ATMEL	AT24C128	ST	ST24x04 / ST25x04
ATMEL	AT24C256	ST	ST24x08 / ST25x08
ATMEL	AT24C512	ST	ST24x16 / ST25x16
ST	M24C01	ATMEL	AT25640
ST	M24C02	ATMEL	AT25128
ST	M24C04	ATMEL	AT25256
ST	M24C08	ATMEL	AT25512
ST	M24C16	ATMEL	AT25010_1.8
ST	M24C32	ATMEL	AT25020_1.8
ST	M24C64	ATMEL	AT25040_1.8

نوع تراشه	نام	نوع تراشه	نام
شرارت	NM24C16U	ATMEL	AT25080_1.8
شرارت	NM24C16UT	ATMEL	AT25160_1.8
شرارت	NM24C17U	ATMEL	AT25320_1.8
شرارت	NM24C17UT	ATMEL	AT25640_1.8
میکروچیپ	85C72	ATMEL	AT25128_1.8
میکروچیپ	85C82	ATMEL	AT25256_1.8
میکروچیپ	85C92	ST	M95010
NXP	PCF8582C	ST	M95020
NXP	PCF8594C	ST	M95040
NXP	PCF8598C	ST	M95080
ATMEL	AT25010	ST	M95160
ATMEL	AT25020	ST	M95320
ATMEL	AT25040	ST	M95640
ATMEL	AT25080	ST	M95128
ATMEL	AT25160	ST	M95256
ATMEL	AT25320	ST	M95512
میکروچیپ	25xx040	ملی	NM93C13
میکروچیپ	25xx080	ملی	NM93C14
میکروچیپ	25xx160	ملی	NM93C14TM8
میکروچیپ	25xx320	میکروچیپ	93C46X
میکروچیپ	25xx640	میکروچیپ	93C46A
میکروچیپ	25xx040_TSS OP	میکروچیپ	93C46

نوع تراشه	نام	نوع تراشه	نام
میکروچیپ	25xx320_TSS OP	میکروچیپ	93C46AX
میکروچیپ	25xx640_TSS OP	میکروچیپ	93C46BX_93C46 CX
کاتالیزور	CAT25C01	میکروچیپ	93C56A
کاتالیزور	CAT25C02	میکروچیپ	93C56
کاتالیزور	CAT25C04	میکروچیپ	93C66A
کاتالیزور	CAT25C08	میکروچیپ	93C66
کاتالیزور	CAT25C16	میکروچیپ	93C76A
کاتالیزور	CAT25C32	میکروچیپ	93C76
کاتالیزور	CAT25C64	میکروچیپ	93C86A
کاتالیزور	CAT25C128	میکروچیپ	93C86
کاتالیزور	CAT25C256	ATMEL	AT93C46A
ST	M35080	ATMEL	AT93C46
XICOR	X5043	ATMEL	AT93C46R
XICOR	X5045	ATMEL	AT93C56
XICOR	X25043	ATMEL	AT93C57
XICOR	X25045	ATMEL	AT93C66
میکروچیپ	93C06	ATMEL	AT93C76
ATMEL	AT93C86	سونی	CXK1011
ملی	NM93CS06	سونی	CXK1012
ملی	NM93CS46	سونی	CXK1013
ملی	NM93CS56	سیکو	S_24H30
ملی	NM93CS66	سیکو	S_24H30_SOP8

نوع تراشه	نام	نوع تراشه	نام
شرارت	FM93CS46T	سیکو	S_24H45
ST	M93C46	سیکو	S_24H45_SOP8
ST	M93C56	سیکو	S_24S30
ST	M93C66	سیکو	S_24S45
ST	M93C76	توشیبا	TC89101
ST	M93C86	توشیبا	TC89102
ST	M93S46	توشیبا	TC89121
ST	M93S56	توشیبا	TC89122
ST	M93S66	زایکور	X24C44
ATMEL	AT59C11	TMC	TMC93LC56
ATMEL	AT59C22	TMC	TMC93LC57
ATMEL	AT59C13	TMC	TMC93LC66
خوب	MSM16911	TMC	TMC93LC86
TMC	TMC93LC46

پوشش transponder MCU / ECU خواندن / نوشتن

نوع تراشه	نام
FREESCALE	MC9S12DG128
FREESCALE	MC9S12DJ64
FREESCALE	MC9S12DG256
FREESCALE	MC9S12DT128
FREESCALE	MC9S12DT256
FREESCALE	MC9S12XDP512
FREESCALE	MC9S12XET512

FREESCALE	MC68HC08AZ60
FREESCALE	MC68HC (9) 08AB16A
FREESCALE	MC68HC908GR16A
FREESCALE	MC68HC (7) 05X32
FREESCALE	MC68HC705E6
FREESCALE	MC68HC11E9
اینفینون	SAK-TC1766
اینفینون	SAK-TC1793
اینفینون	SAK-TC1796
اینفینون	SAK-TC1797

www.obdii365.com
