چگونه BMW FRM3 را با CG100 به صورت خودکار تعمیر کنیم؟

ما نشان خواهیم داد که چگونه می توان ماژول BMW FRM Footwell را با برنامه نویس CG100 / CG100X به طور خودکار تعمیر کرد.

ماژول FRM3 (ماژول Footwell) در موارد زیر استفاده می شود: BMW E81، E82، E84، E87، E89، E90، E91، E92، E93، E70، E71، سری E72 و Mini R55، R56، R57، R58، R59، R60، سری R61.

علائم خرابی ماژول Footwell همه موارد زیر است: کلیدهای چراغ کار نمی کنند ویندوز بالا یا پایین نمی رود چند چراغ مانند چراغ های پارکینگ دائما روشن هستند نشانگرها کار نمی کنند چراغ های داخلی روشن نمی شوند.

ما ماژول را با چندین ابزار تعمیر می کنیم. در اینجا نمونه ای از استفاده از CG100 آورده شده است. CG100X همین کار را می کند.  vvdi prog می خواند و می نویسد اما مانند CG100 تعمیر نمی کند. cg100 برای BMW FRM ها کاملاً درخشان است.

این ماژول خراب است. FRM را باز کنید، برد مدار را بیرون بیاورید.

ماژول FRM را با استفاده از آداپتور مخصوص گیره FRM به CG100 متصل کنید.
CG همچنین دارای آداپتور مخصوص BMW FRM بدون لحیم کاری است . بهتر است از آداپتور خود استفاده کنید یا فقط از سیم های لحیم کاری استفاده کنید.

ما اکنون با آداپتور گیره مخصوص به FRM خود وصل شده ایم.

ما به BCM->BMW->FRM -> E series-> 9S12XEQ384 (3M25J) می رویم

برای خواندن داده ها، اتصال را تأیید کنید و Start را فشار دهید.

باید منبع تغذیه را وصل کنید و مطمئن شوید که ولتاژ باتری کم یا کم نمی شود.

خواندن تراشه Dflash با موفقیت

منبع تغذیه را خاموش کنید.

ذخیره داده ها

CG100  می پرسد که آیا می خواهیم آن را تعمیر کنیم. بله را فشار دهید، سپس ماژول FRM به طور خودکار تعمیر می شود.

تعمیر داده ها در حال انجام است، اتصال را قطع نکنید.

eeprom را بنویسید

تعمیر ماژول FRM3 با موفقیت

تعمیر frm3 انجام شد.

تصحیح مسافت پیموده شده تویوتا پریوس 2014 با CG100

 نحوه تصحیح کیلومترشمار تویوتا پریوس 2014 با پروگرامر CG100 .
داشبورد را جدا کنید، تراشه 93A86 را پیدا کنید.

تراشه eeprom 93A86 و لحیم کاری را به آداپتور eeprom CG100 جدا کنید.

داشبورد->خودروهای آسیایی-> تویوتا->پریوس-> 2012- 93A86 را انتخاب کنید

نمودار سیم کشی را بررسی کنید.





اطلاعات مسافت پیموده شده را بخوانید و ذخیره کنید.



مقدار مسافت پیموده شده مورد نظر خود را وارد کنید

مسافت پیموده شده را بنویسید

تصحیح مسافت پیموده شده CG100 با موفقیت انجام شد.

دسته ابزار را نصب کنید. مسافت پیموده شده جدید را بررسی کنید.

www.obdii365.com

چگونه ابزار تنظیم مجدد کیسه هوای CG100 Prog III را فعال کنیم؟

چگونه نرم افزار ابزار تنظیم مجدد کیسه هوا CG100 Prog III را فعال کنیم؟

1. جدیدترین نرم افزار cg100 را از اینجا دانلود و نصب کنید .
2. ابزار تنظیم مجدد کیسه هوای CG100 را وصل کنید و نرم افزار را اجرا کنید، نرم افزار به شما نشان می دهد که ابزار شما باید آن را فعال کند، روی ok کلیک کنید.

3. اگر قبلاً یک حساب کاربری از CGMB & CGDI & CGPRO دارید، می‌توانید مستقیماً وارد شوید. اگر حساب ندارید، یک حساب کاربری ثبت کنید. روی ok کلیک کنید و «حساب ندارید؟ یکی بساز!".

(1) بهتر است این اطلاعات را در یک فایل متنی تایپ کرده و ذخیره کنید، آنها را کپی کرده و در هنگام ایجاد حساب کاربری در نرم افزار cg100 قرار دهید.
(2) بهتر است از نام کاربری و رمز عبور ساده استفاده کنید، در آینده به راحتی قابل یادآوری است. (به عنوان مثال: نام کاربری حساب کاربری من lisa است، رمز عبور 12345678)
(3) پس از پر کردن تمام اطلاعات، روی دکمه "ارسال" کلیک کنید. و حساب کاربری با موفقیت ایجاد شد.
(4) نام کاربری و رمز عبور خود را کپی کرده و وارد شوید. سپس ابزار با موفقیت فعال خواهد شد.

(5) اگر نمی توانید کد را با شماره تلفن یا آدرس پست دریافت کنید، ناحیه اتصال سرور را یکی یکی تغییر دهید و دوباره امتحان کنید.

CG100 درست هوندا آکورد S6J3001 مسافت پیموده شده

خوشه ابزار جدیدتر هوندا آکورد، فضای پردازنده mcu S6J3001 را ایمن کرده است. یک تراشه RH66 نیز وجود دارد اما اطلاعات کیلومتر در آن ذخیره نمی شود.

CG100 Prog iii ارزان ترین برنامه نویس برای خواندن/نوشتن تراشه S6J3001 است. به طور مستقیم مسافت پیموده شده را محاسبه نمی کند. داده‌های S6j را بخوانید، داده‌ها را به مهندس CG بفرستید تا داده‌ها را اصلاح کند، داده‌های جدید را به S6J بنویسید.

در اینجا دستورالعمل اصلاح مسافت پیموده شده S6J3001 با cg100 است.

عملکرد ابزار -> ماشین های آسیایی-> هوندا-> آکورد-> S6J3001 خواندن/نوشتن را انتخاب کنید

CG100 نمودار سیم کشی را به شما نشان می دهد

CG100 را وصل کنید و با آداپتور BDM4 خوشه بندی کنید، نمودار را دنبال کنید

مسافت پیموده شده اصلی: 80888 کیلومتر

اطلاعات eeprom را بخوانید و ذخیره کنید

برای تغییر داده های مسافت پیموده شده، یعنی 26666 کیلومتر، داده های eeprom را به مهندس CG ارسال کنید.

داده های اصلاح شده را روی تراشه S6J3001 بنویسید.

چگونه هوندا سیویک S6J336A 2022 را با CG100 بخوانیم؟

چه برنامه نویسی می تواند Honda Civic S6J336A MCU 2022 را بخواند و بنویسد؟

SMOK JTAG فقط برای Accord با S6J3000 است. Stool و Mtool هم نمی توانند آن را بخوانند.

CG100 Prog III  این گزینه را دارد.

مسیر منو: کیلومتر شمار->خودروی آسیایی->هوندا->سیویک->2021- S6J336AHTB

CG100 فقط این mcu را می خواند و می نویسد. برای اصلاح داده ها باید با پشتیبانی فنی CG100 تماس بگیرید و سپس داده های اصلاح شده را دوباره در mcu بنویسید.

*اگر MCU رمزگذاری نشده باشد، CG100 آن را بدون مشکل می خواند. اگر رمزگذاری شود، تمام FFF را می خواند.

پین‌آوت را اینجا دنبال کنید.

و ابزار دیگری FF را می خواند. ECU با رمز بسته شده است.

Cluster: 78100-T21-A730-M1
Cluster MFG: NS (Nippon Seiki)
خودرو: Honda Civic 2022 (11gen)
خانواده: S6J336x
نام کامل تراشه: S6J336AHTB

همچنین بخوانید:

تصحیح مسافت پیموده شده کلاستر تویوتا هوندا S6J3001 با CG100

مقایسه CG100، CGPro 9S12 و FC200

CG100 در مقابل CGpro 9s12 در مقابل CG FC-200 کدام را انتخاب کنم؟

سرنخ اینجاست.

اول از همه، مقایسه جدول زیر را بررسی کنید

مورد	CG100	CG Pro 9S12	CG FC200
تصویر
موقعیت یابی محصول	ابزار تنظیم مجدد کیسه هوا و مسافت پیموده شده	برنامه نویس و برنامه نویس کلید EEPROM	برنامه نویس ECU/TCU
تابع	تنظیم مجدد کیسه هوا، تصحیح مسافت پیموده شده، تعمیر موتور/BCM کامپیوتر، کلید BMW CAS1-CAS4 و چند مدل لندروور را بنویسید.	خواندن داده های Immo/ECU/MCU، تصحیح کیلومتر شمار، برنامه نویسی کلیدی، تعمیر کامپیوتر BMW FRM, Audi ELV, Benz W221-LU.	خواندن/نوشتن ECU/BCM/TCU
زبان	فقط انگلیسی	انگلیسی چینی (فرانسوی، اسپانیایی و ترکی نیاز به مجوز زبان دارند )	انگلیسی
سیستم عامل	WinXP، WIN7، WIN8، WIN10	WIN7، WIN8، WIN10	WIN7، WIN8، WIN10
داده های تراشه رمزگذاری شده 9S12** را بخوانید	خیر	بله، بخشی از	خیر
تنظیم مجدد کیسه هوا	بله، تعداد زیادی ماژول ایربگ و پایگاه داده	فقط برخی از ولوو BMW، کیا، بیوک بازنشانی کیسه هوا	خیر
تصحیح مسافت پیموده شده	بله مدل های زیادی	تصحیح مسافت پیموده شده بی ام و بنز و چند برند دیگر، هوندا، ولوو بیوک، کرایسلر	خیر
عملکرد کلید برنامه	کلیدهای BMW CAS1-CAS4+ و لندرور را تولید کنید	پشتیبانی از برنامه نویسی کلیدی برای BMW، Jaguar Land Rover و Porsche.	خیر
ISN خواندن و نوشتن	خیر	خیر	آره
اصلاح VIN	خیر	خیر	آره
تمدید کلید	خیر	بله ، آئودی، ب ام و، بی وای دی، بیوک، شورولت، کرایسلر، جیپ، دوج، گریت وال، هیوندای، کیا، لندرور، مزدا، میتسوبیشی، نیسان، پژو، پورشه، رنو، ولوو	خیر
به روز رسانی	آپدیت آنلاین رایگان به مدت 1 سال. اشتراک نرم افزار 89 دلار در سال است	به روز رسانی آنلاین رایگان مادام العمر	به روز رسانی آنلاین رایگان برای یک سال. هزینه سالانه  250 دلار در سال  پس از سال اول خواهد بود.
قیمت در obdii365	469 دلار	نسخه کامل 459 دلار	نسخه کامل 686 دلار

خلاصه:

FC200 با دو مورد دیگر متفاوت است، FC200 برای خواندن داده های ECU/TCU از طریق OBD، Bench یا بوت ساخته شده است. این کیسه هوا، مسافت پیموده شده و عملکردهای کلیدی مانند CG100/CGPro را انجام نمی دهد.

در اینجا لیست عملکرد FC200 آمده است :

CG Pro 9S12  و CG100:

منوی عملکرد CG100

CG100 برای کیسه هوا و داشبورد مناسب است.

CGPro برای مرسدس بنز، BMW و به عنوان برنامه نویس بهتر از cg100 خوب است.

CG100  دارای گزینه کلید BMW CAS1-CAS4 و لندروور است، اما فقط می تواند برای نوشتن کلید استفاده شود. شما باید داده های CAS/KVM را توسط برنامه نویس دیگر eeprom بخوانید.

اما cgpro کلید را از طریق داده های eeprom نیز تولید می کند.

CGPro کلید BMW EWS1-EWS4 و CAS1-CAS4+ را می سازد (هر دو کلید اضافه می کنند و همه کلیدها گم می شوند). همه نیاز به حذف جعبه IMMO دارند (نمی توان آنها را از طریق OBD انجام داد).

برای مثال، CGPro می‌تواند داده‌های imo CAS4 5M48H را بخواند و کلید بنویسد، به‌صورت مستقل، بدون نیاز به دستگاه دیگری.

توجه داشته باشید. Pro  نمی تواند برنامه نویسی کلید FEM/BDC را انجام دهد  . CGPro همچنین برای Jaguar Land Rover KVM و Porsche BCM کلید خواهد داشت (پوشش را در صفحه وب بررسی کنید).

CG100 و CGPro تراشه های مختلف را می خوانند، cgpro تراشه های رمزگذاری شده 9S12 را می خواند، cg100 نمی تواند. CG100 تراشه S6J3001*** را برای تصحیح مسافت پیموده شده تویوتا/هوندا ژاپنی می خواند ( به عنوان مثال )، cgpro نمی خواند. CG100 باتری 48 ولت مرسدس، باتری ولوو 48 ولت و باتری لیتیومی 12 ولت پورشه را تعمیر می کند، cgpro نمی تواند.

در مجموع، CGPro برای کشیدن داده های eeprom است. CG100 برای تعمیر و اصلاح کیسه هوا و مسافت پیموده شده. FC200 برای خواندن VIN، کشیدن/کلون کردن داده های ECU و گیربکس.

کدام ابزار برای تغییر مسافت پیموده شده تویوتا S6J3001LSJ؟

 تویوتا RAV4/Corolla/Yaris جدید 2018 (هیبریدی و نه هیبریدی) دارای فضای پردازشی mcu S6J3001LSJ است. یک تراشه RH66 نیز وجود دارد اما اطلاعات کیلومتر در آن ذخیره نمی شود.

چه ابزاری به شما امکان می دهد مسافت پیموده شده پنل های Denso را با MCU S6J3001LSJ تنظیم کنید؟

گزینه های زیر را بررسی کنید:

1. ارزان ترین گزینه  برنامه نویس CG100 Prog III خواهد بود  .

Corolla 2020- S6J3001 MCU pinout به cg100 prog

پین اوت RAV4 2019-2021 S6J3001 به cg100

پین اوت یاریس S6J3001LSJ

در صورت نیاز به پین‌آت‌های S6J برای سایر مدل‌های تویوتا،  نرم‌افزار CG100 را باز کرده  و بررسی کنید.

cg100 داده ها را می خواند، تغییر می دهد و می نویسد. اگر نتوانستید داده‌ها را تغییر دهید، داده‌های اصلی mcu را به مهندس CGDI ارسال کنید تا به صورت دستی اصلاح شود (با [e-mail] تماس بگیرید)

روش دقیق را می توان در اینجا یافت

تصحیح مسافت پیموده شده کلاستر تویوتا هوندا S6J3001 با CG100

گزینه 2: iProg pro original

iprog pro original +cardiag script.

این اسکریپت به شما امکان می دهد مسافت پیموده شده پنل های Denso را با MCU S6J3001LSJ در تویوتا کمری V70، RAV4، Corolla، Altis، Lexus LS، Honda Accord، Hyundai Kona، Hyundai Kona Electric (UART) تنظیم کنید.

اسکریپت قسمت WorkFlash را می خواند / می نویسد، ماشین حساب داخلی به طور خودکار مسافت پیموده شده را تعیین می کند.

توجه:  کلون  Iprog s6j mcu را انجام نمی دهد.

RAV4/Corolla S6J3001LSJ pinout به iprog

گزینه 3: DigiProg 4

digiprog4 از اصلاح مسافت پیموده شده S6J mcu پیروی می کند

• TOYOTA CAMRY 2018 DENSO (S6J3001LSJ) – برنامه نویسی – برنامه شماره. 114.
• TOYOTA RAV4 2019  – DENSO (S6J3001LSJ)
• TOYOTA COROLLA 2019  – DENSO (S6J3001LSJ) – برنامه نویسی  از طریق C21  – برنامه  شماره. 152.

گزینه 4: ابزارهای دیگر

Xtool، mtool stool cpt ori.، SMOK jtag، enigma، dashcoder4 و غیره.

Dashcoder4 در حال حاضر به روز رسانی جدید Fusjitsu و گسترش آن فقط 30/40 ثانیه است.

CG100 تعمیر باتری هیبریدی مرسدس 48 ولت

در اینجا آموزش تعمیر باتری هیبریدی ملایم 48 ولت مرسدس بنز آورده شده است.

01: مزایای باتری
48 ولت با استفاده از سیستم الکتریکی 48 ولتی در خودروهای جدید مرسدس بنز، خودرو می تواند به جای استفاده از باتری های پیشرانه، تنها از باتری سیستم الکتریکی تغذیه شود. در واقع، این باتری‌های پیشرانه را می‌توان به‌کلی جدا کرد و به طور کلی خودرو را ایمن‌تر کرد، زیرا مقادیر خطرناکی از برق از خودرو عبور نمی‌کند.

02: دستگاه برای تعمیر

برنامه نویس CG100 Prog III

03: مدل تحت تأثیر قرار گرفت

2015 به بعد مرسدس بنز W167 W205 W213 W222 و غیره

04: علامت

خرابی باتری، خروجی را محدود می کند، ماشین روشن نمی شود

1. پیام خوشه ابزار 48 ولت سیستم الکتریکی روی برد (G1/3) به رنگ زرد یا قرمز
2. خودرو روشن نمی شود

05: کدهای خطای رایج

B183349: یک خطای الکتریکی داخلی وجود دارد.

B183371: محرک قفل است

B183384: سیگنالی زیر حد مجاز وجود دارد

06: علل

تصادفات، تخلیه باتری، اتصال کوتاه الکتریکی و غیره، باعث قفل شدن اطلاعات تراشه در سیستم مدیریت باتری (BMS) می شود.

07: راه حل

باتری را تعویض کنید یا داده های تراشه را تغییر دهید، سپس باتری را تا ولتاژ استاندارد شارژ کنید

08: توجه

بررسی و تأیید کنید که وسیله نقلیه مجهز به کامپیوتر موتور M256 یا M264 است.

موتورهای مختلف رویکردهای متفاوتی برای اصلاح داده ها دارند.

09: راهنمای تعمیر

باتری را جدا کرده و جدا کنید

تراشه آی سی 95M01 را پیدا کنید

وقتی قاب بالایی باتری را باز می کنید، می توانید تراشه آی سی را ببینید. این تراشه عملکرد کل باتری را کنترل می کند.

در نرم افزار CG100 برنامه Programmer-8 foot chip-95M01 را انتخاب کنید

CG100 نمودار سیم کشی را به شما نشان می دهد

تراشه آی سی را به آداپتور BDM4 لحیم کنید و با CG100 وصل کنید

سپس اطلاعات را بخوانید و ذخیره کنید.

داده های اصلی را برای مهندس CG ارسال کنید.

یک فایل bin اصلاح شده دریافت خواهید کرد.

فایل bin جدید را در ماژول باتری بنویسید.

باتری را دوباره روی خودرو نصب کنید و آن را با ولتاژ استاندارد شارژ کنید.

راهنمای قبلی نحوه تعمیر باتری لیتیوم پورشه کاین با CG100 را بررسی کنید

تفاوت این است که CG100 با داده های نوشتن داخلی برای باتری Cayenne ارائه می شود. در مرسدس، باید داده های اصلی را برای مهندس CG ارسال کنید تا داده های اصلاح شده را به دست آورید.

CG100 Benz GL400 X166 FBS4 مسافت پیموده شده را از طریق فیلتر CAN تغییر دهید

مسافت پیموده شده مرسدس W205 W222 W47 FBS4 را می توان از طریق CGDI MB از طریق حالت نیمکت OBD + در 30 دقیقه انجام داد. X166 FBS4 را می توان از طریق CG100 و CAN Filter انجام داد. در اینجا آموزش تصحیح مسافت پیموده شده مرسدس GL400 X166 سال 2014 V6 از طریق CG100 آمده است.

اطلاعات خودرو:

مرسدس GL400 4Matic SUV مدل
موتور ایالات متحده نوع موتور: 276 821
صندلی: 7
تاریخ ساخت 2014/09
6V 3.0L

به چه چیزی نیاز داریم:

 برنامه نویس جهانی CG100 Prog III

آداپتور 35080 eeprom (آداپتور در بسته cg100 موجود است)

MB CAN Filter برای X166

بیایید شروع کنیم.

بارگیری را بنویسید یا از مسافت پیموده شده اصلی عکس بگیرید: 151415 کیلومتر

دسته ابزار A1669007713 را حذف کنید

پارامتر ابزار

خوشه را جدا کنید

تراشه EEPROM IC 95640 را پیدا کنید

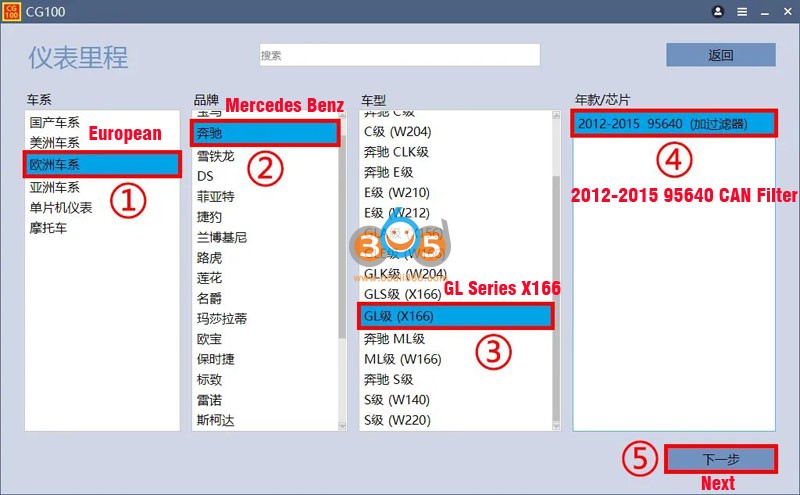

در نرم افزار CG100 ، عملکرد ابزار را انتخاب کنید ماشینهای اروپایی را انتخاب کنید- Benz- GL Series X166- 2012-2015 95640 (CAN Filter)

CG100 نمودار مکان تراشه IC را به شما نشان می دهد

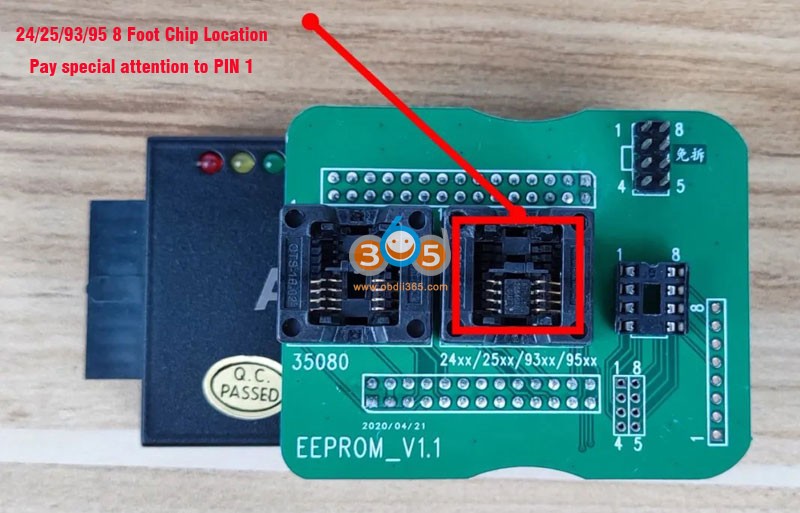

تراشه 95460 را جدا کنید و به آداپتور 35080 EEPROM لحیم کنید ، آداپتور
35080 را با CG100 وصل کنید ، سپس cg را از طریق آداپتور برق 12 ولت و کابل USB با کامپیوتر وصل کنید

Read را فشار دهید

موفقیت داده ها را بخوانید و داده ها را ذخیره کنید

مطبوعات نوشتن

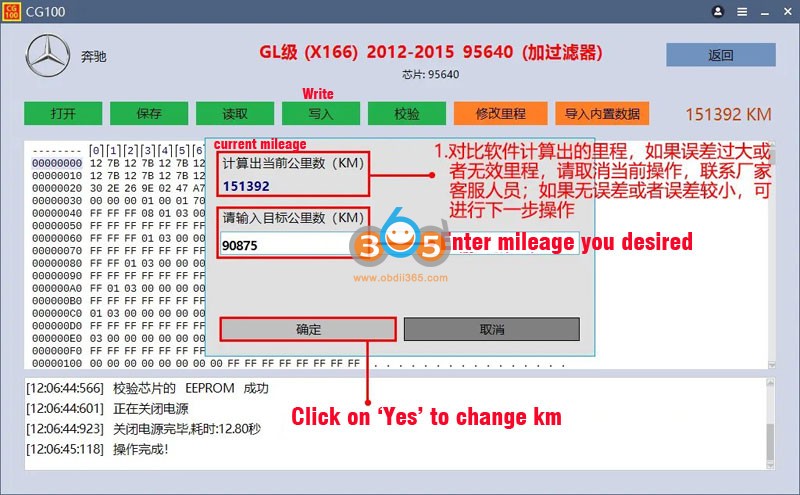

CG100 مسافت پیموده شده فعلی را محاسبه می کند. اگر اطلاعات مسافت پیموده شده معتبر یا نادرست است ، عملیات را ترک کنید. برای بررسی قبل از عمل با تکنسین CG تماس بگیرید.

مسافت پیموده شده اصلی 151415 کیلومتر است ، CG100 نشان دهنده 151392 کیلومتر است. 100٪ مطابقت ندارد. مهم نیست.

مسافت پیموده شده را به صورت دستی وارد کرده و Yes را فشار دهید تا KM را تغییر دهید

نوشتن داده
ها موفقیت داده ها را تأیید کنید ، داده ها را تأیید کنید

موفقیت کیلومتر را تغییر دهید. خوشه را دوباره نصب کنید

فیلتر MB CAN را در دسته ابزار نصب کنید

خوشه ابزار را دوباره به خودرو نصب کنید. اگر کیلومترها راننده ماشین هستید ، DTC را پاک کنید اگر نشانگر کد خطا در خط تیره وجود دارد.

مسافت پیموده شده را پس از اصلاح بررسی کنید.

انجام شده. امیدوارم کمک کند.

www.obdii365.com

نسخه استاندارد CG100 Prog III و نسخه پیشرفته

نسخه استاندارد CG100 Prog III ( مورد # SR22 ) و نسخه کامل (یا نسخه پیشرفته) مقایسه ( مورد # SR23 ).

1. نسخه کامل cg100 پشتیبانی از خواندن داده های رایانه موتور BMW N13 N20 N55 N45 N46 S63 و ISN را می دهد.
2. نسخه کامل از عملکرد ECU تعمیرات Volkswagen و Bentley و عملکرد خواندن اطلاعات ECU پشتیبانی می کند.

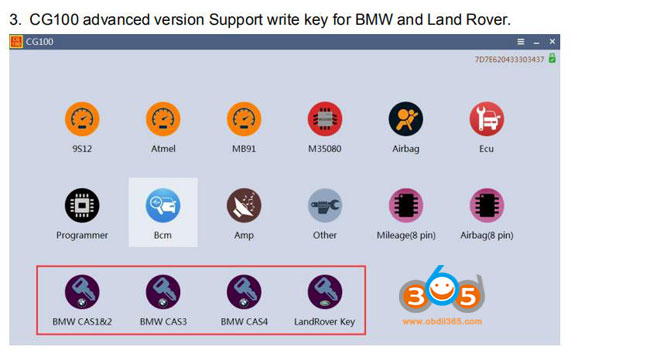

3. نسخه کامل CG100 پشتیبانی از عملکرد نوشتن کلیدی از راننده سرزمین مریخ است.

4. تابع کامل پشتیبانی baojun 730 MB91 متر تنظیم عملکرد.

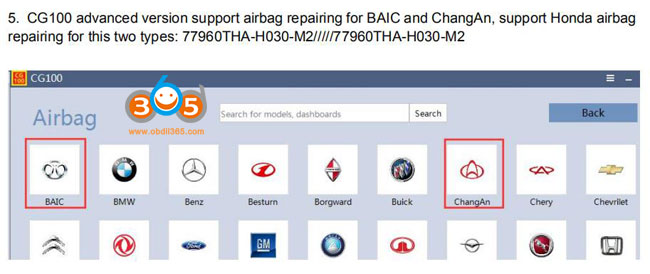

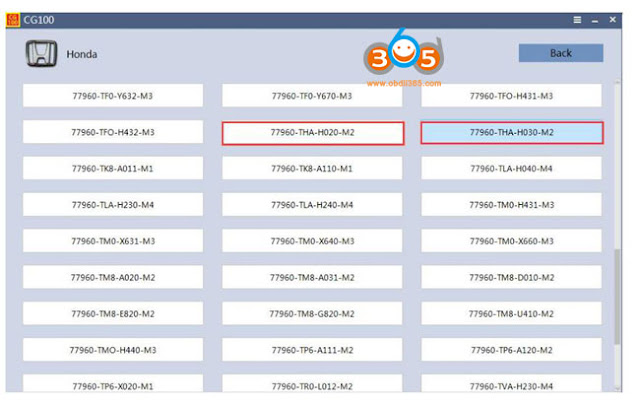

5. پشتیبانی از تعمیر کیسه هوا baic changan، پشتیبانی از تعمیر هوندا 77960tha-h030-m2 / 77960-tha-h020-m2.
6. پشتیبانی از عملکرد خواندن و نوشتن تراشه ژاپنی R7F الکتریکی، و بیش از 70 نوع تراشه پشتیبانی می شود.
7. پشتیبانی از خواندن و نوشتن توابع از تراشه Fujitsu MB91، با 8 نوع تراشه.
8. نسخه کامل CG-100 بعد از ارتقاء سریعتر، پایدار تر و جامع تر می شود.
